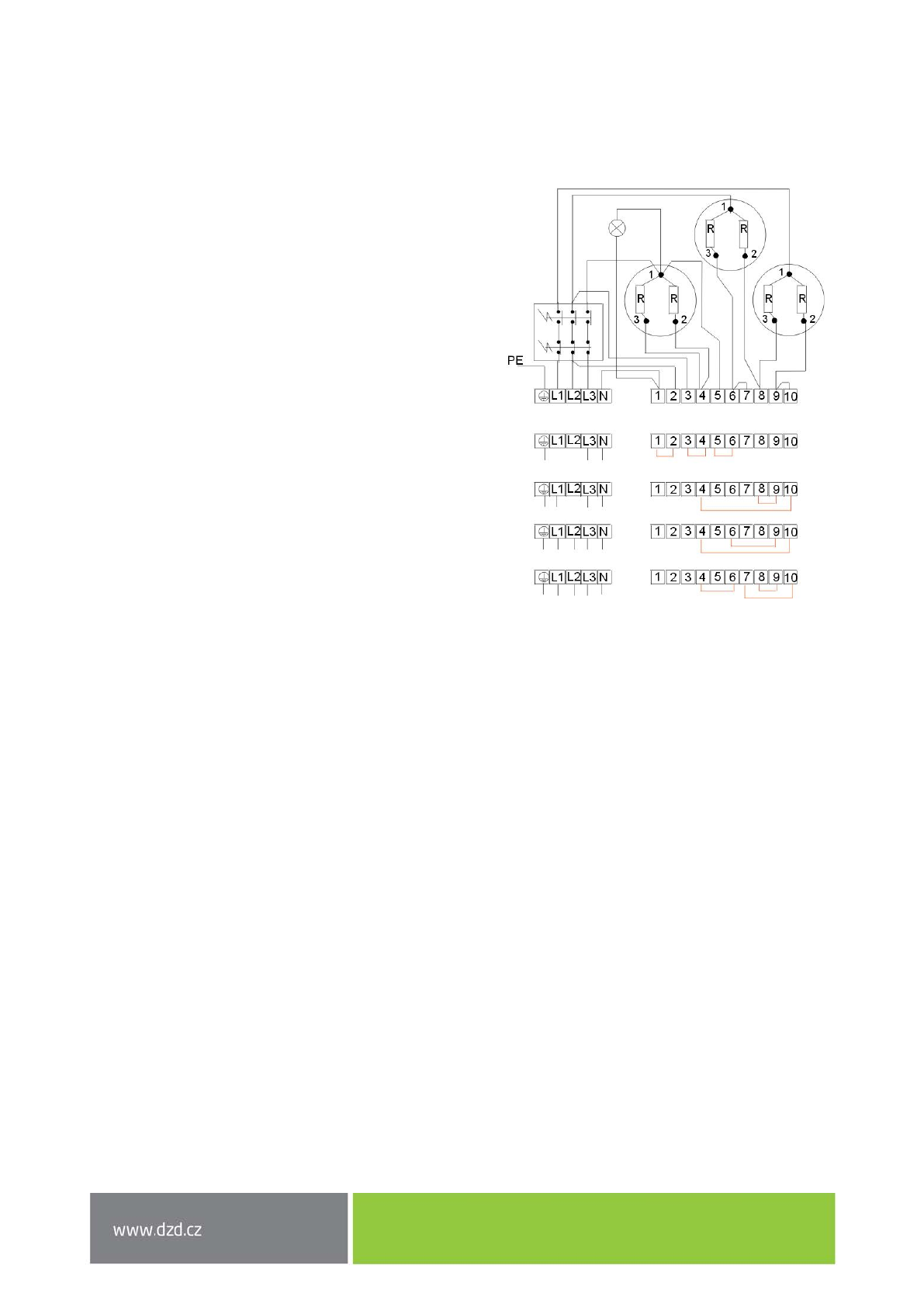

Схема подключения
Нагревательный блок 3
-
6 кВт
Нагревательный блок 3
-
6 кВт позволяет осуществлять 4 универсальных типа подключения
в зависимости от требуемой продолжительности нагрева или возможностей электрической сети
в месте пользования.
TPK 3-6 kW
R ~ 1 кВт
Достижение выбранной мощности отопительного
блока достигается подключением подающего кабеля к
клеммам L1,L2,L3,
N и подключением клемм к клеммной плате 1
-
10
согласно следующим схемам:
3
кВт
1 PE
-
N AC 230 В / 50 Гц
3
кВт
2 PE
-
N AC 400 В / 50 Гц
4
кВт
3 PE
-
N AC 400 В / 50 Гц
6
кВт
3 PE
-
N AC 400 В / 50 Гц
Рисунок
12
Содержание
- 2 ОГЛАВЛЕНИЕ
- 3 Значение использованных в данном документе пиктограмм; ПЕРЕД УСТАНОВКОЙ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ
- 4 ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ; ОПИСАНИЕ ФУНКЦИИ; ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ ТИПОВ:
- 6 КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ; Таблица
- 8 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
- 10 Рисунок
- 18 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОГО НАГРЕВАТЕЛЬНОГО БЛОКА
- 19 Рисунок 8
- 23 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
- 24 ПОТЕРИ ДАВЛЕНИЯ
- 25 ПРИМЕРЫ ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЕЙ
- 29 ПЕРВЫЙ ВВОД В ЭКСПЛУАТАЦИЮ
- 31 ЗАПАСНЫЕ ЧАСТИ; ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ; ПРЕДПИСАНИЯ ПО УСТАНОВКЕ
- 32 УКАЗАНИЯ ДЛЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
