- 13 -
При электрической установке необходимо соблюдать следующие требования.
•
Схема эл. подключения прилагается к водонагревателю на крышке электропроводки
(Рисунок
•
Подключение, ремонт и проверку электрооборудования может осуществлять только
предприятие, которое имеет право на эту деятельность.
•
Специализированное подключение должно подтверждаться на гарантийном листе
или подтверждаться другим документом.
•
Водонагреватель подключается к электрической сети 3x 230 В/50 Гц фиксированным
гибким проводом на котором имеется автомат защиты.
•
У водонагревателя OKC 125/1м
2
после подвешивания на стене и настройки расстояния
от стены настроечным винтом M8x80 присоедините провод внешнего защитного
соединения к настроечному винту.
•
У водонагревателя OKC 160/1м
2
, OKC 200/1м
2
после подвешивания на стене
и присоедините провод внешнего защитного соединения на нижнем подвесе
к заземляющему винту.
•
При установке в ванных, прачечных, моечных
и душах необходимо действовать
в соответствии со стандартом.
•
Степень защиты электрических компонентов водонагревателя
- IP 44.
•
Соблюдать защиту от поражения электрическим током в соответствии
со стандартом.

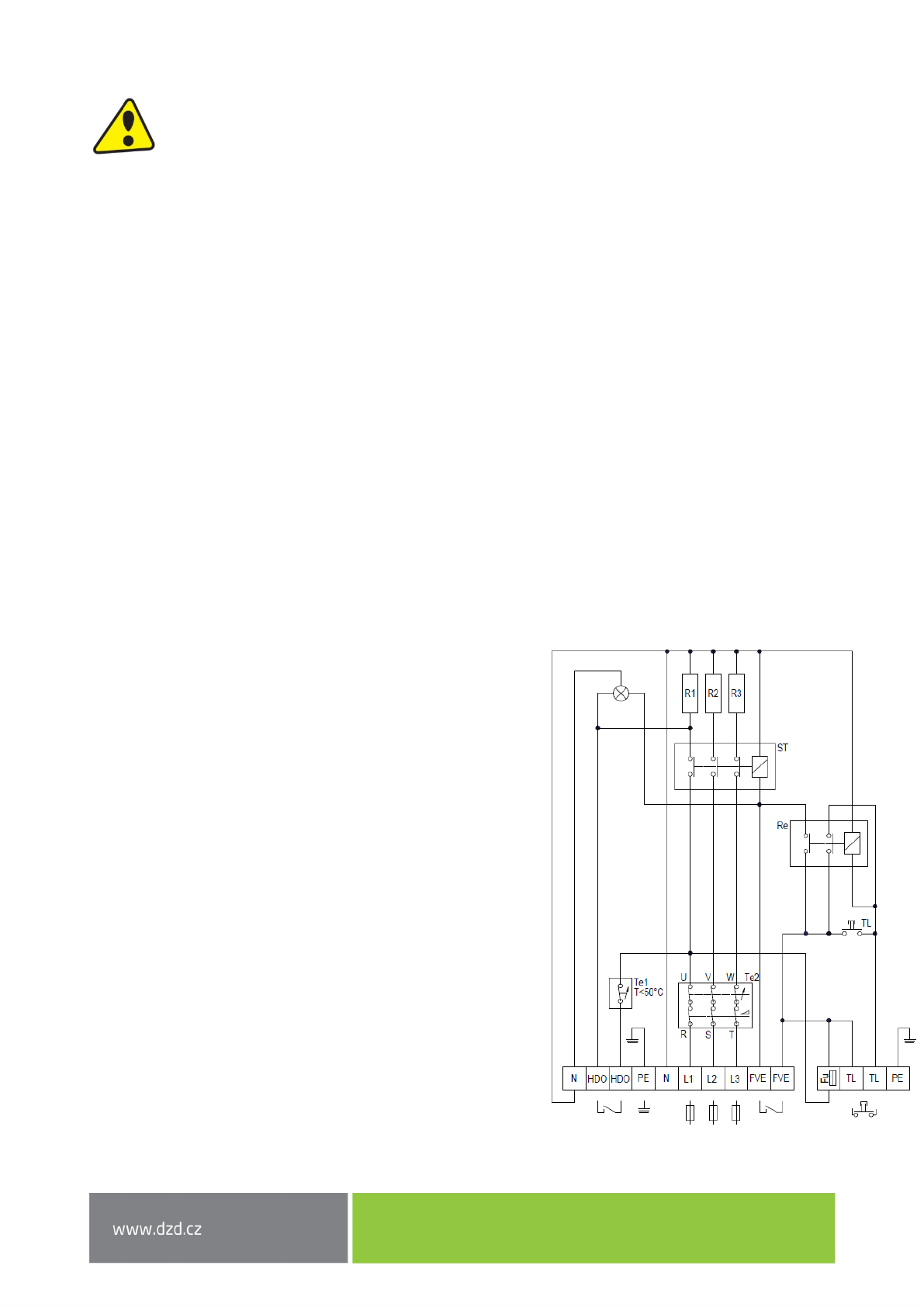

Схема подключения
R1 , R2 , R3
-
нагревательный элемент
-
230 В AC, 2000 Вт, 8
,5 A
1
-
индикатор синего цвета
-
2000 Вт
2
-
индикатор красного цвета
-
быстрый нагрев 6000 Вт
ST
-
силовое реле, катушка 230 В AC
Re
-
управляющее реле, катушка 230 В AC
Fu
-
предохранитель Ø 5 мм x 20 мм, 500 мА
TL
-
кнопка
-
быстрый нагрев, ПУСК
Te1
-
рабочий термостат
-
круглый элемент управления
Te2
-
термостат и тепловой (аварийный) предохранитель
-
внутри блока управления,
под крышкой электрооборудования
PE, N, L1, L2, L3
-
соединительные клеммы, питание
HDO
-
клемма внешнего контакта
-
блокировка / включение тарифным переключателем
HDO
(контакт переключает ток 8
,5 A, 20
00 Вт
)
FVE
-
клемма внешнего контакта
-
предпочитаемый
быстрый нагрев (контакт переключает ток до 0,5 A)
TL
-
клемма внешней переключающей кнопки
(небольшой клеммный блок с предохранитель)
Рисунок 8
