15

-

Необходимые давления:

Таблица

4

Водонагреватели  должны  быть  оборудованы  сливным  клапаном

на  впуске  холодной  воды

в водонагреватель для возможного демонтажа или ремонта.

O –

воздуховыпускной клапан

U –

запорный клапан

P1

–

предохранительный клапан с обратной заслонкой

P2

–

предохранительный  клапан  для  отопительного

контура

М

-

манометр

Z -

пробный клапан

V –

сливной клапан

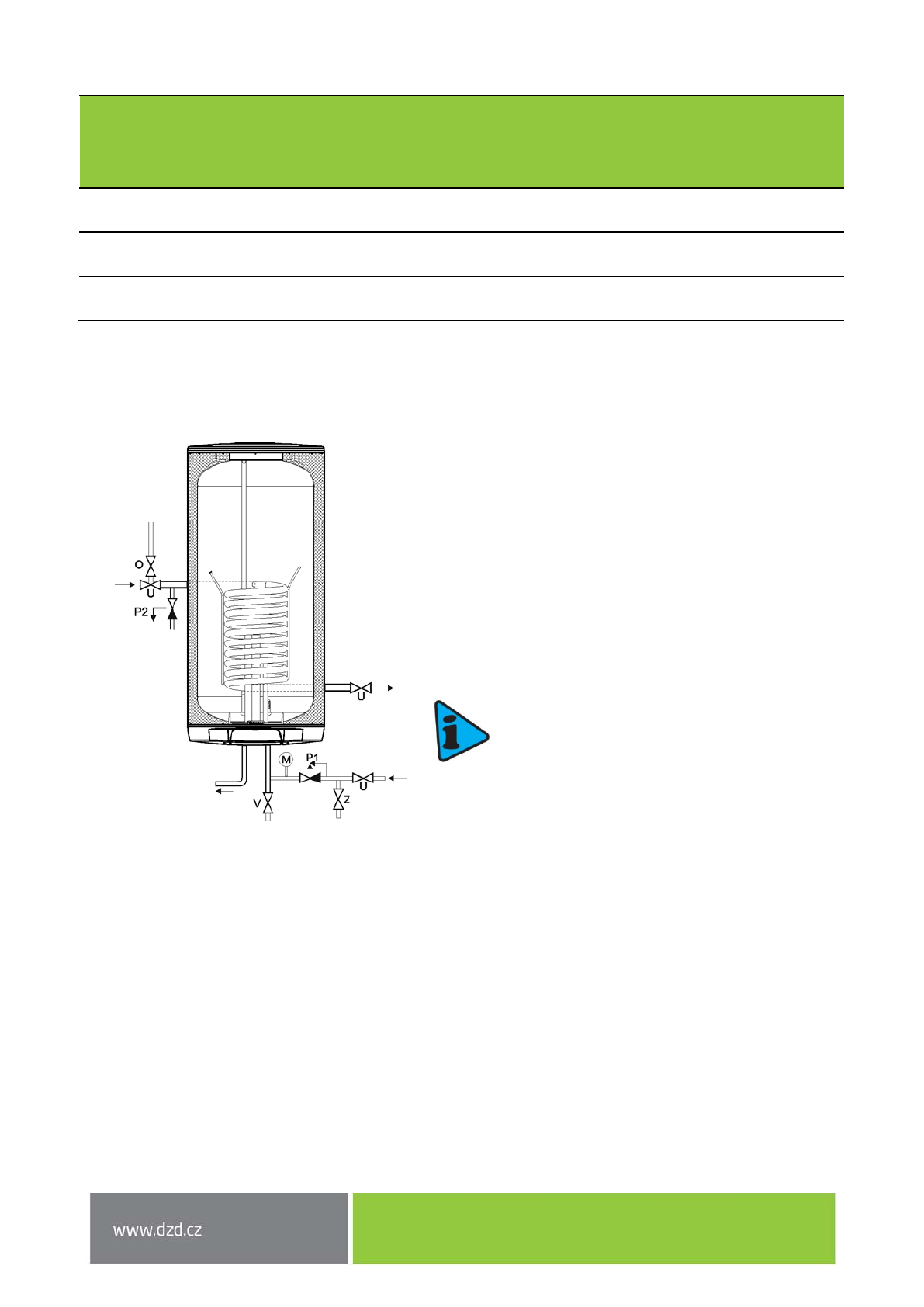

Рисунок

9

Пусковое

давление

предохранительного  клапана
(МПа)

Допустимое

рабочее

давление  водонагревателя
(МПа)

МАКС.  Максимальное  давление
в  трубопроводе  холодной  воды
(МПа)

0,6

0,6

до 0,48

0,7

0,7

до 0,56

1

1

до 0,8

На  входе  и  выходе  отопительной  воды
целесообразно  установить  запорный  клапан
(на  случай  демонтажа  водонагревателя).
Клапаны  должны  располагаться  как  можно
ближе  к  водонагревателю,  чтобы  исключить
значительные тепловые потери.
