УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ



На лицевой панели ЭВН размещены:

     - контрольная лампочка, индицирующая работу ЭВН. Она горит   при нагреве

воды  и  гаснет  при  достижении  температуры,  установленной  на  термо-
регуляторе;

   - ручка регулировки температуры нагрева воды от 20 до 75

º

С.



ЭВН   оснащён трубчатым электронагревателем (ТЭН),   терморегулятором,

термовыключателем без самовозврата и магниевыем анодом.



в

Терморегулятор  позволяет  плавно  устанавливать  и  поддерживать

автономном режиме установленную температуру нагрева воды.



Ручка  регулировки  температуры  нагрева  воды  расположена  на  термо-

регуляторе.  При  п

овороте  ручки    по  часовой  стрелки  температура  увели-

чивается, против часовой стрелке  - уменьшается (

см. рисунок 1).



Термовыключатель  является  устройством  защиты  от  перегрева  с

температурой отключения не выше 95

º

С.



Магниевый  анод  предназначен  для  нейтрализации  воздействия  электро-

химической коррозии на ТЭН и внутренние стенки бака.



Принцип работы ЭВН



При  открытии  смесителя  или  крана  горячей  воды    через  патрубок  подачи
холодной  воды    в  ЭВН  начинает  поступать  холодная  вода.  Холодная  вода
вытесняет  ранее  нагретую  воду    через  патрубок  выхода  горячей  воды.  По
мере  уменьшения  температуры  воды  в  ЭВН  (в  связи  с  подмешиванием
холодной  воды)  включается  ТЭН,  который  подогревает  воду  до  заданной
терморегулятором температуры. Таким образом, температура воды в ЭВН
поддерживается на уровне установки на терморегуляторе.

23

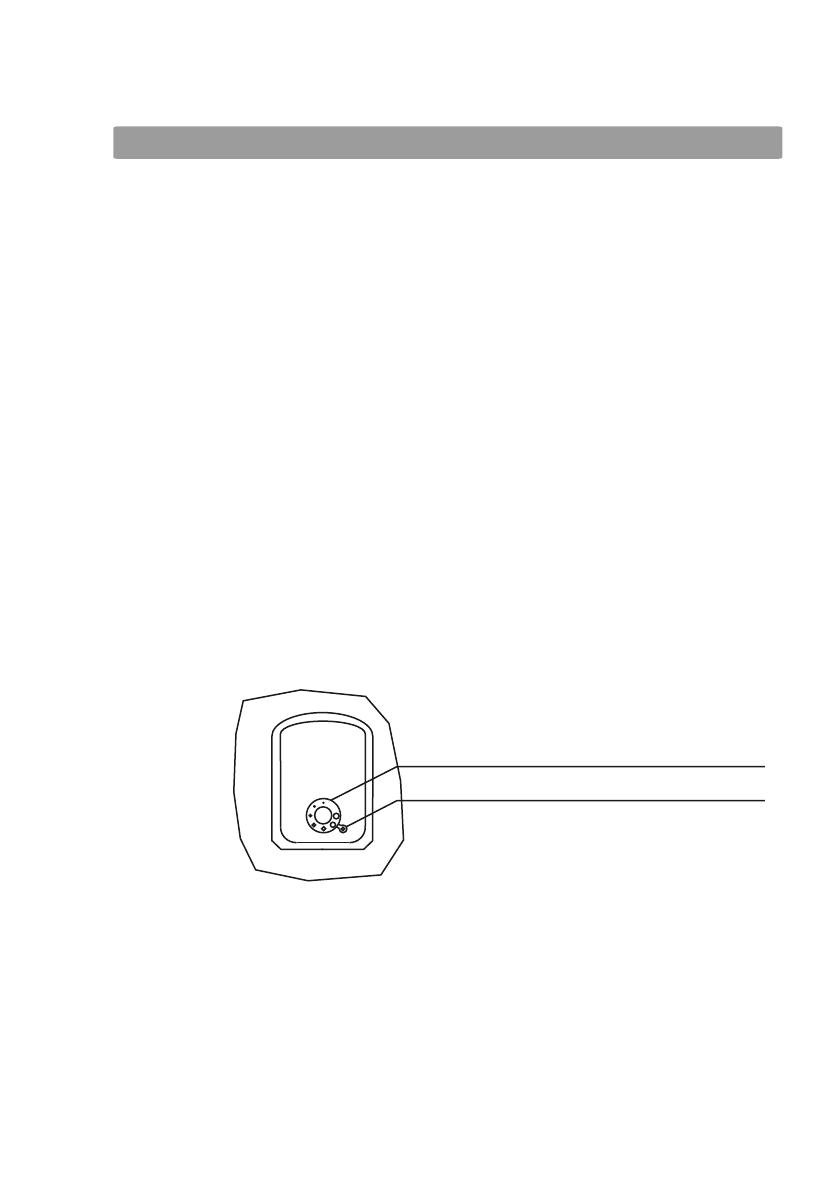

Рисунок 1 - Панель управления ЭВН

Ручка регулировки температуры

Контрольная лампочка включения ЭВН
