17
Реле сброса нагрузки
При подключении дополнительных устройств трехфазного тока к фазовому про-
воду L2 можно подключить реле сброса нагрузки для проточных водонагревате-
лей с электронным управлением (CLAGE артикул 82250).
Чтобы изменить режим работы, выполните электрическое подключение, вклю-
чите водонагреватель и откройте меню настройки. Затем перейдите в пункт меню
”Сброс нагрузки”.
Нажав кнопку ”
OK
”, перейдите в режим настройки. Нажмите и удерживайте
или в течение двух секунд, чтобы установить значение 0, 1 или 2.
Затем включите функцию блокировки (см. Главу 7 ”Ввод в эксплуатацию”, Раздел
”Функция блокировки”).
Значение Описание
0
Эксплуатация без реле сброса нагрузки, заводская настройка
1
Эксплуатация с обычным реле сброса нагрузки
2
Эксплуатация с чувствительным реле сброса нагрузки
Сначала необходимо выбрать режим работы ”1” и проверить функцию реле сбро-
са нагрузки при малой мощности водонагревателя (заданное значение 35 °C и
незначительный объем воды). Если реле сброса давления работает нестабильно,
то необходимо выбрать режим работы ”2”.
Выполняется специалистом!
Пожалуйста, соблюдайте:
• Например VDE 0100
• Монтаж должен выполняться в соответствии с нормативами и стандартами,
действующими в стране эксплуатации прибора, и требованиями местного
предприятия энергоснабжения
• Паспортные данные и технические характеристики
• Прибор должен быть заземлен.
6. Электрическое подключение

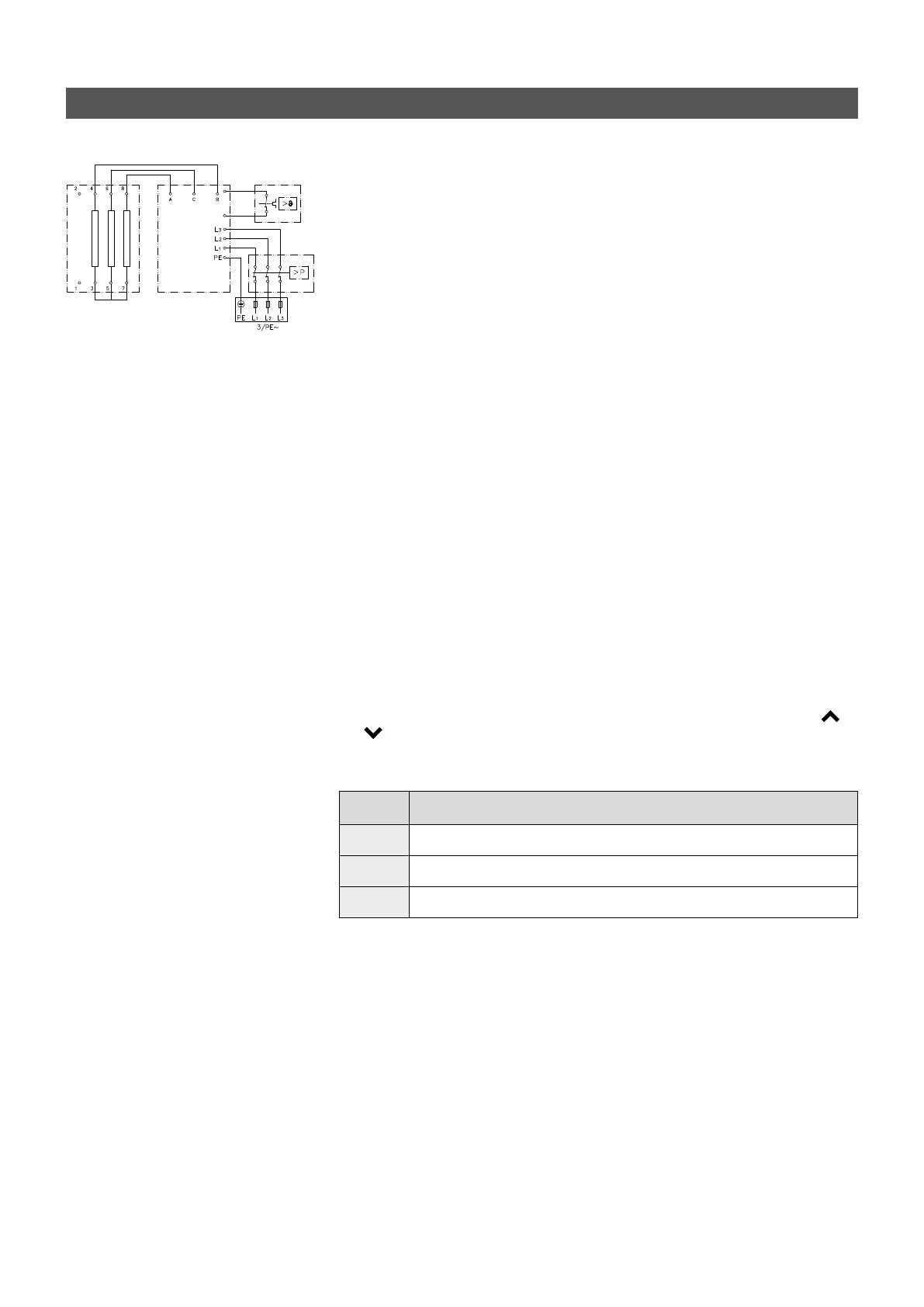

Схема подключений
1. Электронная схема
2. Нагревательный элемент
3. Предохранительное реле давления
4. Контактная колодка
5. Термопредохранитель
1
2
5
3
4
Конструктивные требования
• Водонагреватель должен быть подсоединен к стационарно проложенным про-
водам. Прибор должен быть заземлен.
• Электрические провода не должны иметь повреждений. После завершения
электромонтажа не должно быть прямого доступа к электропроводке.
• Электрическое подключение выполняется с использованием многополюсного
разъединителя с минимальным размыканием контактов 3 мм на каждый полюс
(например, за счет предохранителей)
• Для защиты водонагревателя должен быть установлен предохранительный
элемент с током переключения, подходящим для номинального тока прибора.
