18
Перед подключением водонагревателя к электрической сети убедитесь, что
водонагреватель обесточен!
1. Сделайте стандартное отверстие под кабель в намеченном месте (S) в верхней
части прибора, надавив с усилием тупым инструментом (например, отверткой).
Если электрический кабель проложен открытым способом, вырежьте допол-
нительное отверстие справа в нижней части корпуса.
2. Сделайте отверстие в брызгозащитном рукаве по сечению соответствующего
кабеля. При этом диаметр отверстие должен быть чуть меньше сечения кабе-
ля, чтобы обеспечить оптимальную защиту от воды. Вставьте брызгозащитный
рукав в отверстие.
Обязательно используйте брызгозащитный рукав!
3. Зачистите конец соединительного кабеля так, чтобы оболочка оставалась
на кабеле на протяжении всей длины рукава до входа в водонагреватель.
Возьмите устройство одной рукой, а другой рукой заведите кабель в брызгоза-
щитный рукав.
4. Установите устройство на настенном кронштейне так, чтобы резьбовой стер-
жень кронштейна зашел в предусмотренное для этого отверстие на оборудо-
вании. Зафиксируйте водонагреватель.
5. Откиньте панель управления вправо.
6. Ослабьте винт крепления для соединительной клеммы. Переместите соедини-
тельную клемму на верхнюю ножку и закрепите ее там.
7. Зачистите изоляцию с отдельных жил соединительного кабеля и подсоеди-
ните их к клемме в соответствии со схемой подключения.
Водонагреватель
должен быть заземлен
.
8. Откиньте складной держатель в исходное положение и защелкните его.
9. Установите на место лицевую панель и затяните крепежный винт. Затем
наденьте заглушку снизу до упора.
Примечание: Чтобы обеспечить класс защиты от брызг воды IP25, в нижней
части устройства должен находиться брызгозащитный рукав.

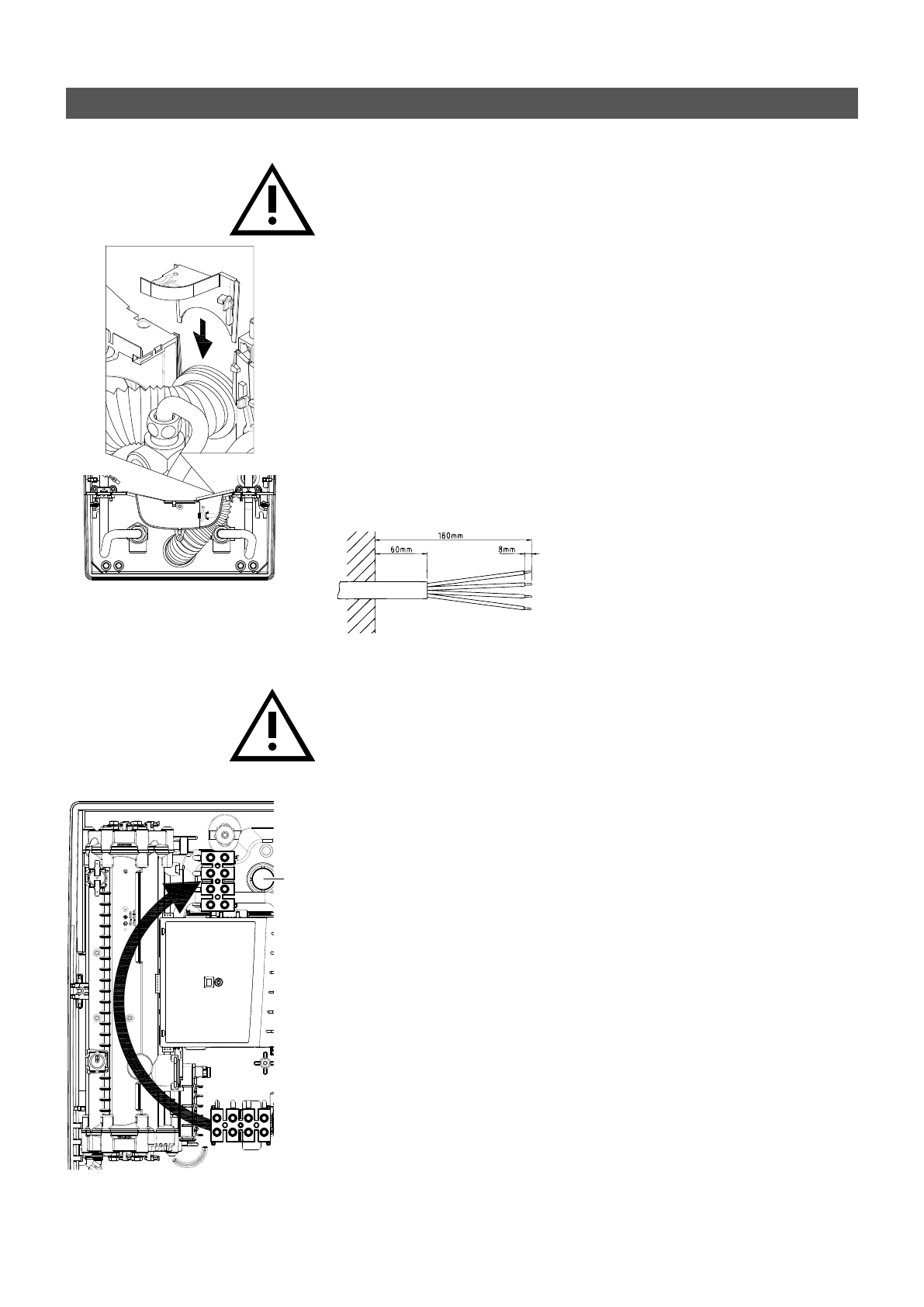

6. Электрическое подключение
Электрическое подключение сверху
A
S
Примечание: при необходимости, клеммную колодку можно перенести в верх-
нюю часть прибора. Для этого следуйте инструкциям, изложенным в следующем
разделе.
Перед подключением водонагревателя к электрической сети убедитесь, что
водонагреватель обесточен!
1. Удалите с кабеля оболочку провода приблизительно в 6 см над местом его
выхода из стены. Наденьте на кабель брызгозащитный рукав с небольшим
отверстием впереди так, чтобы рукав доходил до стены. Это предотвратит
попадание воды на электрические провода. Рукав не должен быть поврежден!
Обязательно используйте брызгозащитный рукав!
2. Откиньте панель управления вправо.
3. Зачистите изоляцию с отдельных проводов и подсоедините их к клеммам в
соответствии со схемой подключения.
Водонагреватель должен быть зазем-
лен
.
4. Протяните защитный рукав по соединительному кабелю так, чтобы рукав плот-
но сел в углубление в промежуточной панели. Наденьте фиксатор рукава (А),
откиньте панель в исходное положение и защелкните ее.
5. Установите на место лицевую панель и затяните крепежный винт. Затем
наденьте заглушку снизу до упора.
Электрическое подключение снизу
