CLAGE
RU
14
Перед подключением водонагревателя к электрической сети убедитесь, что
водонагреватель обесточен!
1. Сделайте стандартное отверстие под кабель в намеченном месте (S) в верхней
части прибора, надавив с усилием тупым инструментом (например, отверткой).
Если электрический кабель проложен открытым способом, вырежьте допол-
нительное отверстие справа в нижней части корпуса.
2. Сделайте отверстие в брызгозащитном рукаве по сечению соответствующего
кабеля. При этом диаметр отверстие должен быть чуть меньше сечения кабе-
ля, чтобы обеспечить оптимальную защиту от воды. Вставьте брызгозащитный
рукав в отверстие.
Обязательно используйте брызгозащитный рукав!
3. Зачистите конец соединительного кабеля так, чтобы оболочка оставалась
на кабеле на протяжении всей длины рукава до входа в водонагреватель.
Возьмите устройство одной рукой, а другой рукой заведите кабель в брызгоза-
щитный рукав.
4. Установите устройство на настенном кронштейне так, чтобы резьбовой стер-
жень кронштейна зашел в предусмотренное для этого отверстие на оборудо-
вании. Зафиксируйте водонагреватель.
5. Ослабьте винт крепления для соединительной клеммы. Переместите соедини-
тельную клемму на верхнюю ножку и закрепите ее там.
6. Зачистите изоляцию с отдельных жил соединительного кабеля и подсоеди-
ните их к клемме в соответствии со схемой подключения.
Водонагреватель
должен быть заземлен
.
7. Установите на место лицевую панель и затяните крепежный винт. Затем
наденьте заглушку снизу до упора.
Примечание: Чтобы обеспечить класс защиты от брызг воды IP25, в нижней
части устройства должен находиться брызгозащитный рукав.
A

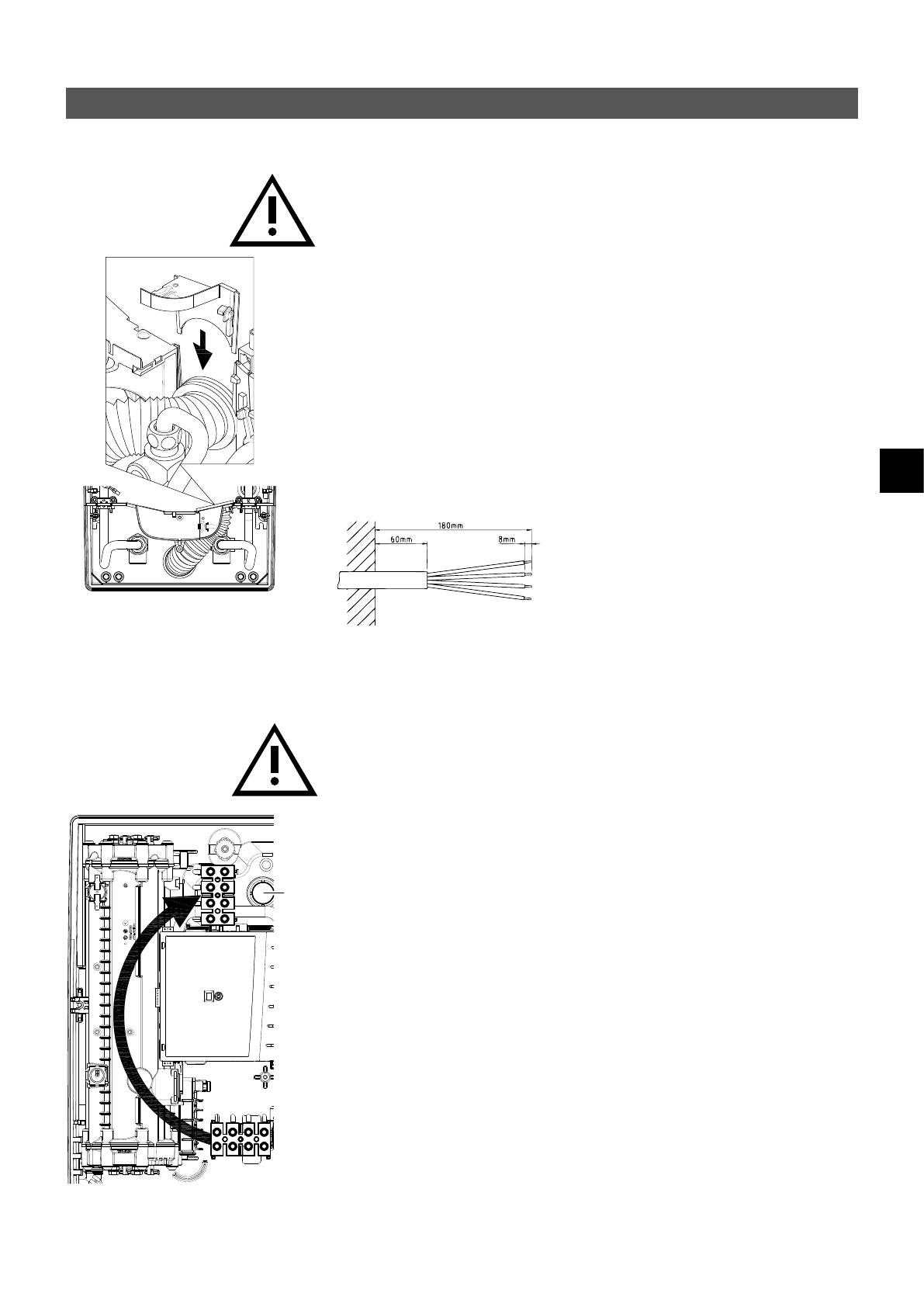

6. Электрическое подключение
Примечание: при необходимости, клеммную колодку можно перенести в верх-
нюю часть прибора. Для этого следуйте инструкциям, изложенным в следующем
разделе.
Перед подключением водонагревателя к электрической сети убедитесь, что
водонагреватель обесточен!
1. Удалите с кабеля оболочку провода приблизительно в 6 см над местом его
выхода из стены. Наденьте на кабель брызгозащитный рукав с небольшим
отверстием впереди так, чтобы рукав доходил до стены. Это предотвратит
попадание воды на электрические провода. Рукав не должен быть поврежден!
Обязательно используйте брызгозащитный рукав!
2. Зачистите изоляцию с отдельных проводов и подсоедините их к клеммам в
соответствии со схемой подключения.
Водонагреватель должен быть зазем-
лен
.
3. Протяните защитный рукав по соединительному кабелю так, чтобы рукав плот-
но сел в углубление в промежуточной панели. Наденьте фиксатор рукава (А),
откиньте панель в исходное положение и защелкните ее.
4. Установите на место лицевую панель и затяните крепежный винт. Затем
наденьте заглушку снизу до упора.
Электрическое подключение снизу
Электрическое подключение сверху
S
