CLAGE
RU
10
Примечание: Если данный водонагреватель устанавливается вместо традицион-
ного проточного водонагревателя, сверлить отверстия для стенного кронштейна
не потребуется, поэтому шаг 2 нужно пропустить.
Тщательно промойте трубы перед их монтажом для удаления из них загрязне-
ний.

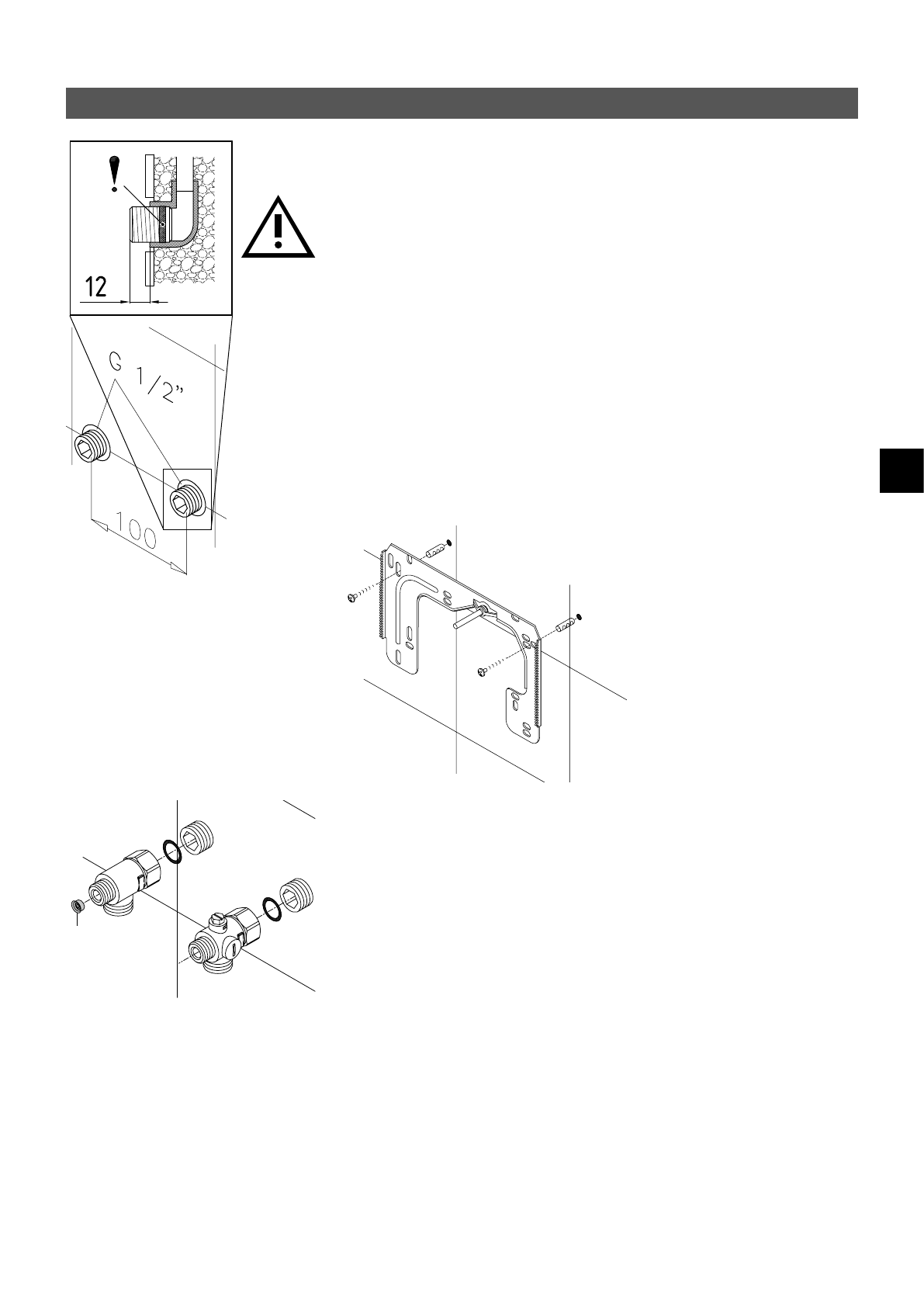

1. Торцовым ключом для внутреннего шестигранника 12 мм вкрутите соеди-
нительные ниппели в выводы в стене. Прокладки должны быть полностью
накручены на резьбу. Полностью закрученный ниппель должен выступать над
поверхностью стены как минимум на 12 – 14 мм.
2. Приложите разметочный шаблон из комплекта поставки к стене и выровняйте
его таким образом, чтобы отверстия в шаблоне совпадали с соединениями.
Отметьте точки для сверления отверстий с помощью шаблона. Просверлите
отверстия сверлом 6 мм. Вставьте дюбели из комплекта поставки.
3. Откройте корпус нагревателя. Для этого стяните заглушку вниз и ослабьте
центральный винт панели.
4. Ослабьте гайку с накаткой на настенном кронштейне, затем снимите и при-
крутите его к стене. Смещение или неровность плитки до 30 мм можно ком-
пенсировать распорными втулками из комплекта поставки. Распорные втулки
устанавливаются между стеной и стенным кронштейном.
4. Монтаж
холодный
тёплый
• Вставьте регулятор расхода воды ”
D
” в соединительный тройник ГВС. При
этом должно быть видно уплотнительное кольцо круглого сечения.
D
Монтаж настенных кронштейнов
Установка соединительных тройников
Примечание: Закручивайте накидные гайки с осторожностью, чтобы не повре-
дить фитинги и трубы.
• Как показано на рисунке, установите тройник с накидной гайкой и прокладкой
½ дюйма на вывод линии ХВС.
• Установите тройник с накидной гайкой и прокладкой ½ дюйма на вывод линии
ГВС.
