Монтаж
Logalux LTN/LF -
Оставляем за собой право на изменения!
19
B

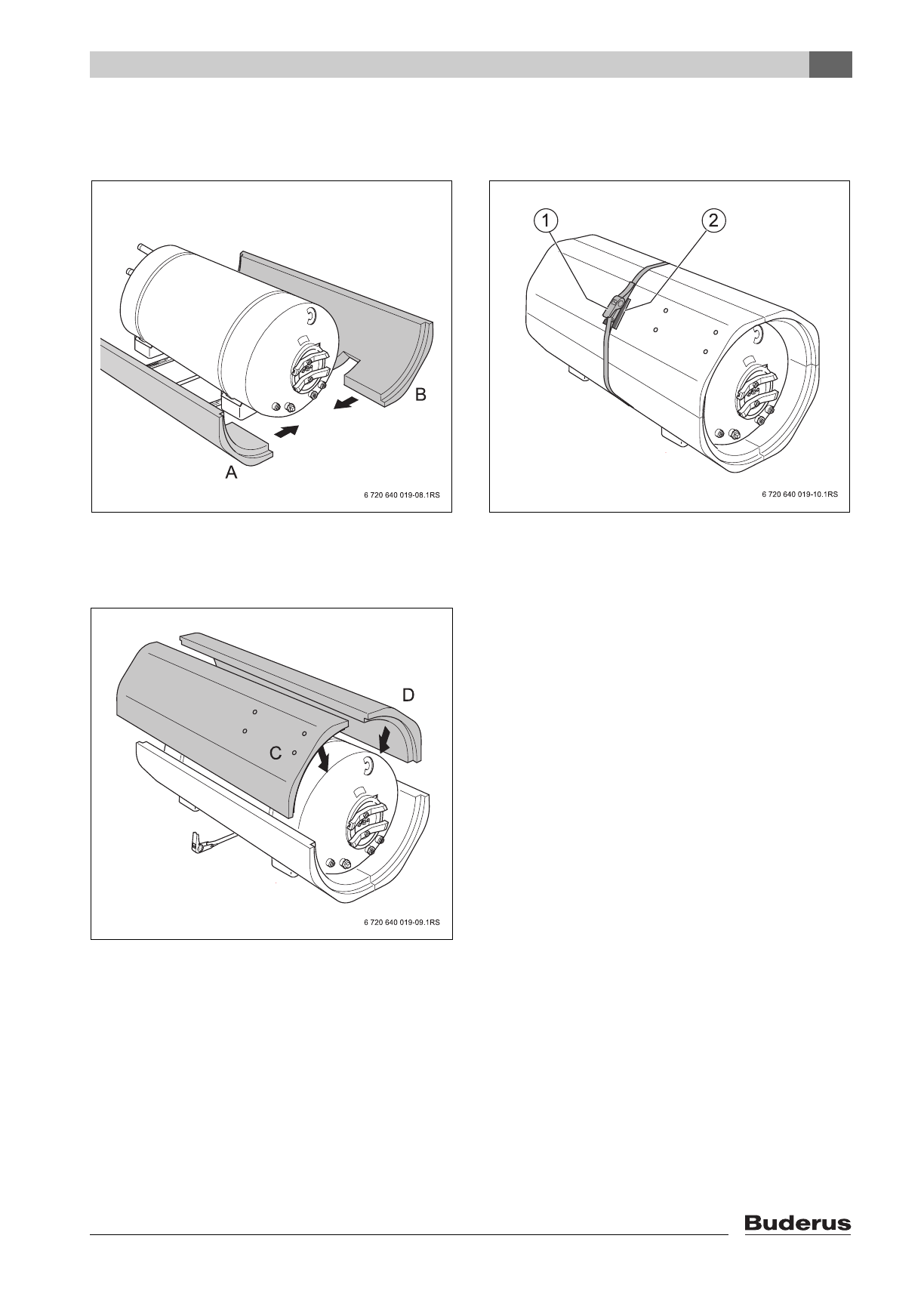

Положите нижние теплоизоляционные
сегменты А и В на рейки, наденьте вырезы на
опоры и задвиньте сегменты под бак.
Рис. 10 Монтаж теплоизоляционных сегментов
А и В
B
Установите верхние теплоизоляционные
сегменты на нижние и выровняйте их.
Рис. 11 Монтаж теплоизоляционных сегментов С
и D
B
Положите стяжную ленту вокруг четырёх
сегментов и затяните её натяжным устройством
(
Æ
рис. 12, стр. 19 и рис. 13, стр. 20).
400 л:
после установки стенок наденьте с
торцов угловые стяжные ленты и затяните их.
B
Подложите пластмассовую пластину под
натяжное устройство, чтобы не повредить
теплоизоляцию.
Рис. 12 Стягивание лентой
1
Пластмассовая пластина
2
Натяжное устройство
