5

Монтаж

Logalux LTN/LF -

Оставляем за собой право на изменения!

23

B

Расположите теплоизоляционные сегменты
передней стенки так, чтобы их стык
располагался вертикально.

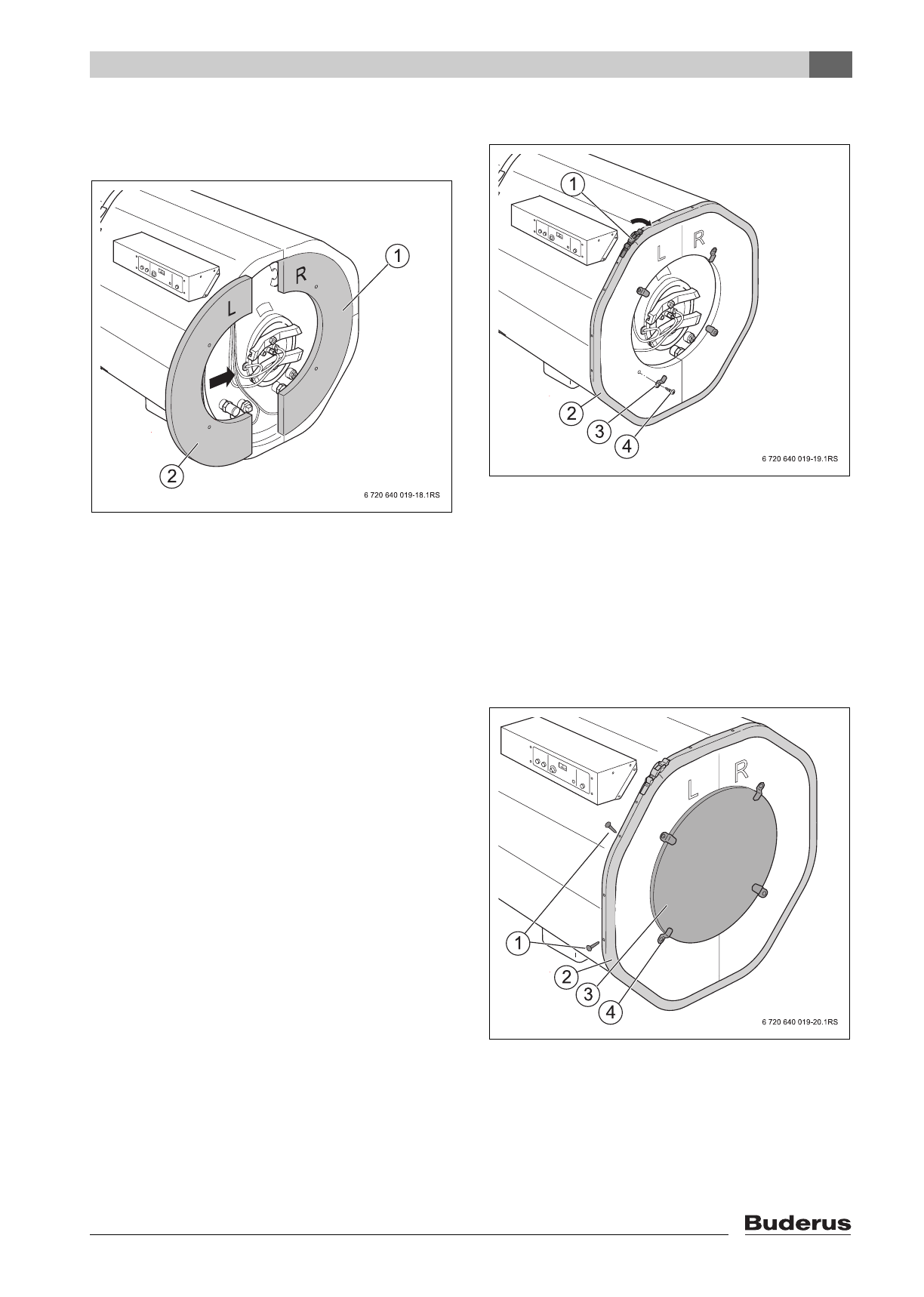

Рис. 21 Монтаж теплоизоляционных элементов

передней стенки

1

Теплоизоляционный сегмент передней стенки «R»
(правый)

2

Теплоизоляционный сегмент передней стенки «L»
(левый)

B

Уложите угловую стяжную ленту по переднему
краю теплоизоляционных сегментов таким
образом, чтобы стяжной замок расположился
над радиусом сегмента.

B

Затяните ленту сначала вручную, затем
натяжным рычагом.

B

Ещё раз затяните среднюю стяжную ленту и
угловые ленты на передней и задней стенке.

B

Закрепите саморезами 4 зажима.

Рис. 22 Установка стяжных лент

1

Стяжной замок

2

Угловая стяжная лента

3

Зажим

4

Саморез

B

Прижмите угловую стяжную ленту [2] к краям
теплоизоляционных сегментов.

B

Забейте по 6 штифтов на окружности передней
и задней угловой стяжной ленты.

B

Закрепите крышку передней стенки [3],
повернув 4 зажима.

Рис. 23 Монтаж крышки передней стенки

1

Штифты

2

Угловая стяжная лента

3

Крышка передней стенки

4

Зажим
