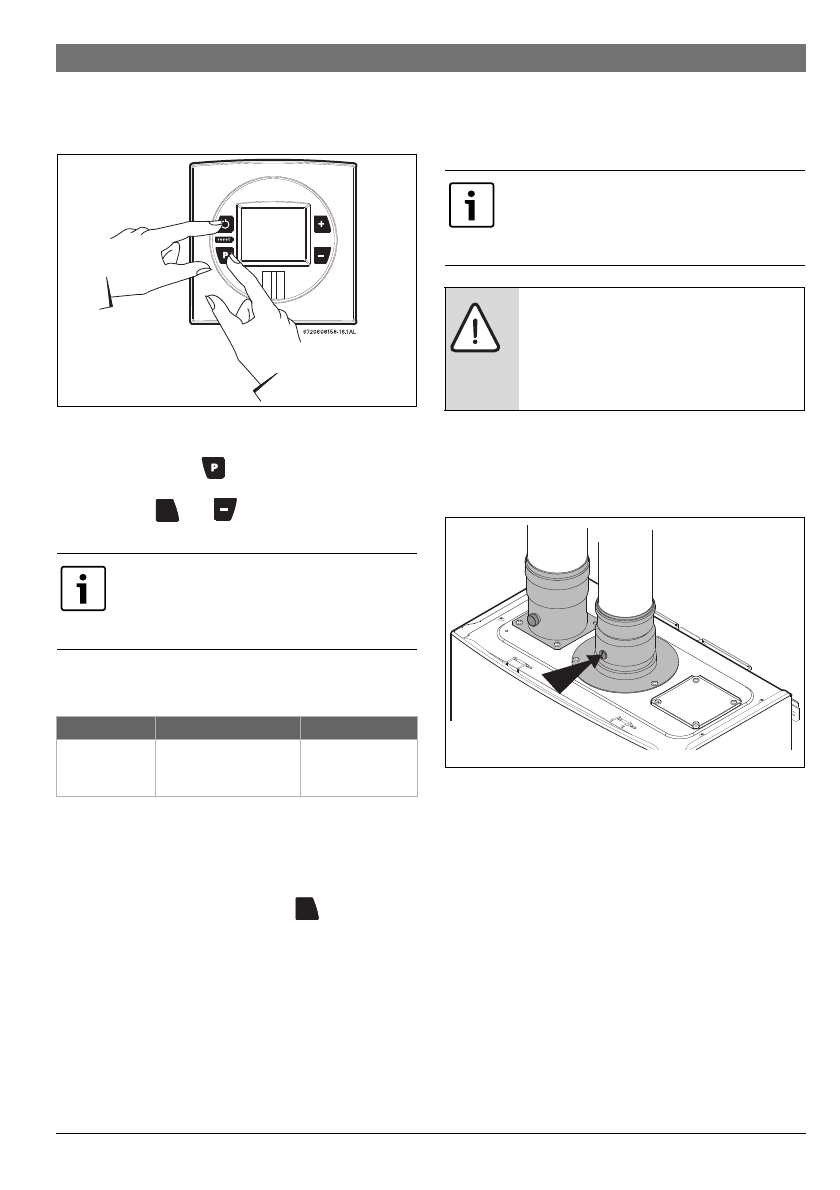

6 720 646 305 (2016/10)
Therm 6000S
Инструкция по монтажу | 27
▶ Нажмите и удерживайте кнопку программирования и
нажмите кнопку «Вкл./выкл.» для включения прибора
(Рис. 41 ).
Рис. 41
Режим настройки подачи газа
▶ Как только на дисплее появится «188», отпустите
кнопку программы
, и на дисплее появится
индикация «P2»
▶ Нажимайте
или
пока не появится индикация
«P1».
ДДля регулировки входного давления газа см. значения в
таб. 7:
▶ Откройте горячую воду на большой расход (мин. 15 л/
м), и горелка загорится. Если на дисплее
водонагревателя снова появляется индикация «P2»,
еще больше откройте кран горячей воды для получения
достаточного расхода. Нажимайте
, пока на
дисплее не появится индикация «P1».
▶ Включите все остальные газовые приборы на той же
газовой сети на максимальную мощность.
▶ Запишите минимальное показание рабочего давления
газа в таб. 6.
Давление газа ниже 20 мбар для природного газа или
27–30/37 мбар для сжиженного газа приведет к
недостаточной степени нагрева используемой горячей
воды, снижению объема выхода горячей воды и
возможным ошибкам, что должно быть устранено.
8.3
Регулировка CO
2
(двуокись углерода)
Если давление газа правильное:
▶ нажмите кнопку «Вкл./выкл.» для отключения прибора.
▶ отпустите латунный винт с плоской головкой на манжете
дымохода, как показано на Рис. 42 .
Рис. 42
Отверстие для измерения
▶ Вставьте датчик анализатора CO
2
в отверстие для
измерения. Наконечник датчика должен быть
посередине дымовой трубы (вставлен примерно на 40
мм). Избегайте воздушных зазоров между датчиком и
отверстием для измерения, так как они могут изменить
показания
ПРИМЕЧАНИЕ. В этом режиме прибор
будет постоянно работать на
максимальной мощности и обеспечивать
максимальный расход воды.
Тип газа
Природный газ
Пропан
мбар
20
30
Таб. 7
+
+
СО
2
может отрегулировать только
квалифицированный специалист по газу с
помощью калиброванного анализатора
содержания СО
2
.
BHИMAHИE:
Неправильное давление газа!
Может повлиять на уровень CO
2
.
▶ Проверьте и отрегулируйте давление
газа, см. гл.8.2.
6720608920-18.1AL
