6 720 807 695 (2014/12)
WTD 10/13/16 KG 23/31
Монтаж (только для специалистов) | 15
Отвод дымовых газов
• Газовый водонагреватель должен через патрубок
герметично соединяться с трубой отвода дымовых газов
необходимого диаметра.
• Старайтесь устанавливать трубы без поворотов.
• Отвод дымовых газов должен удовлетворять
следующим требованиям:
– вертикальное направление (избегайте
горизонтальных труб, если возможно)
– теплоизоляция
– выходное отверстие должно находиться выше самой
высокой точки крыши. Если это невозможно, то
нужно обеспечить выполнение условия: расстояние
от наиболее высокой точки трубы отвода дымовых
газов до крыши должно составлять не менее 40 см.
• Дымовая труба должна вставляться в патрубок
водонагревателя для отвода дымовых газов. Сведения о
диаметре труб приведены в таблице размеров
водонагревателя (таб. 5).
• На конце трубы отвода дымовых газов может быть
установлен зонт для защиты от дождя и ветра.
Если эти условия не выполняются, то нужно выбрать другое
помещение для подачи воздуха для горения и отвода
дымовых газов.
Температура поверхности
Максимальная температура поверхности водонагревателя
ниже 85 °C, кроме области возле отвода дымовых газов.
Предпринимать дополнительные защитные меры по
защите горючих строительных материалов и встраиваемой
мебели не требуется.
Вход воздуха
Предусмотренное для монтажа место должно иметь
указанную в таблице площадь для подачи воздуха согласно
типу водонагревателя.
Данные в таблице являются минимальными требованиями.
Дополнительно следует соблюдать особые национальные
требования.

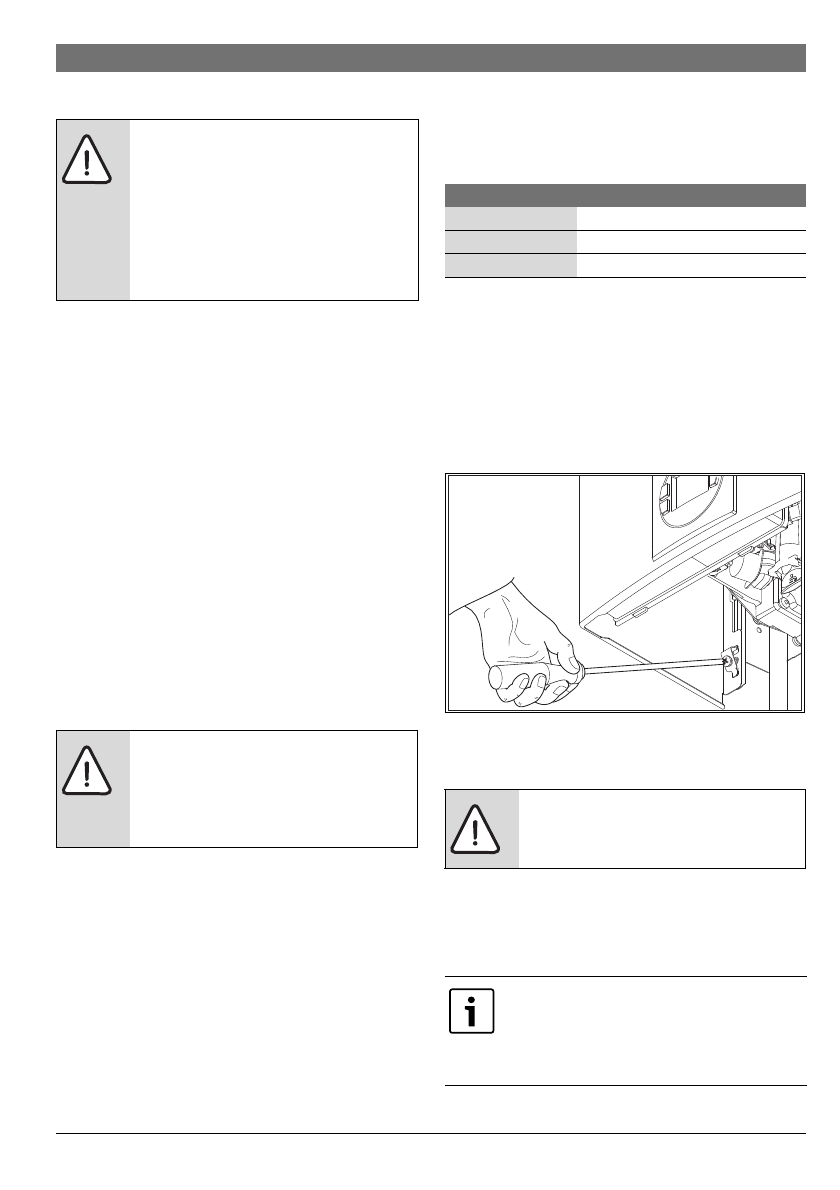

5.3 Монтаж водонагревателя
Для снятия облицовки
▶ Выверните крепёжные винты облицовки.
Рис. 20 Снятие облицовки
▶ Одновременно тяните облицовку вперёд и вверх и
отсоедините от крепления.
▶ Закрепите водонагреватель входящими в комплект
поставки винтами с дюбелями вертикально на стене.
5.4 Подключение воды
OПACHO:
опасно для жизни из-за утечки
дымовых газов!
Через неплотные места в системе отвода
дымовых газов дым может проникать в
помещение, что может привести к смерти
или тяжёлым травмам.
▶ После монтажа проверьте отсутствие
утечек в системе отвода дымовых газов.
BHИMAHИE:
Обеспечьте, чтобы конечный участок
трубы отвода дымовых газов находился
между обкладкой дымовой трубы и
патрубком дымовых газов.
Котёл
Минимальная полезная площадь
WTD10G
60 см
2
WTD13G
90 см
2
WTD16G
120 см
2
Таб. 7
Минимальные площади для подачи воздуха
BHИMAHИE:
▶ Никогда не опирайте водонагреватель
на штуцеры подключения газа и воды.
Для предотвращения неисправностей,
вызванных внезапными колебаниями
давления в водопроводной сети,
рекомендуется перед водонагревателем
установить обратный клапан.
6720680196-21.2V
