6 |
Данные о приборе
RU
6 720 608 984 (2010/10)
2.7

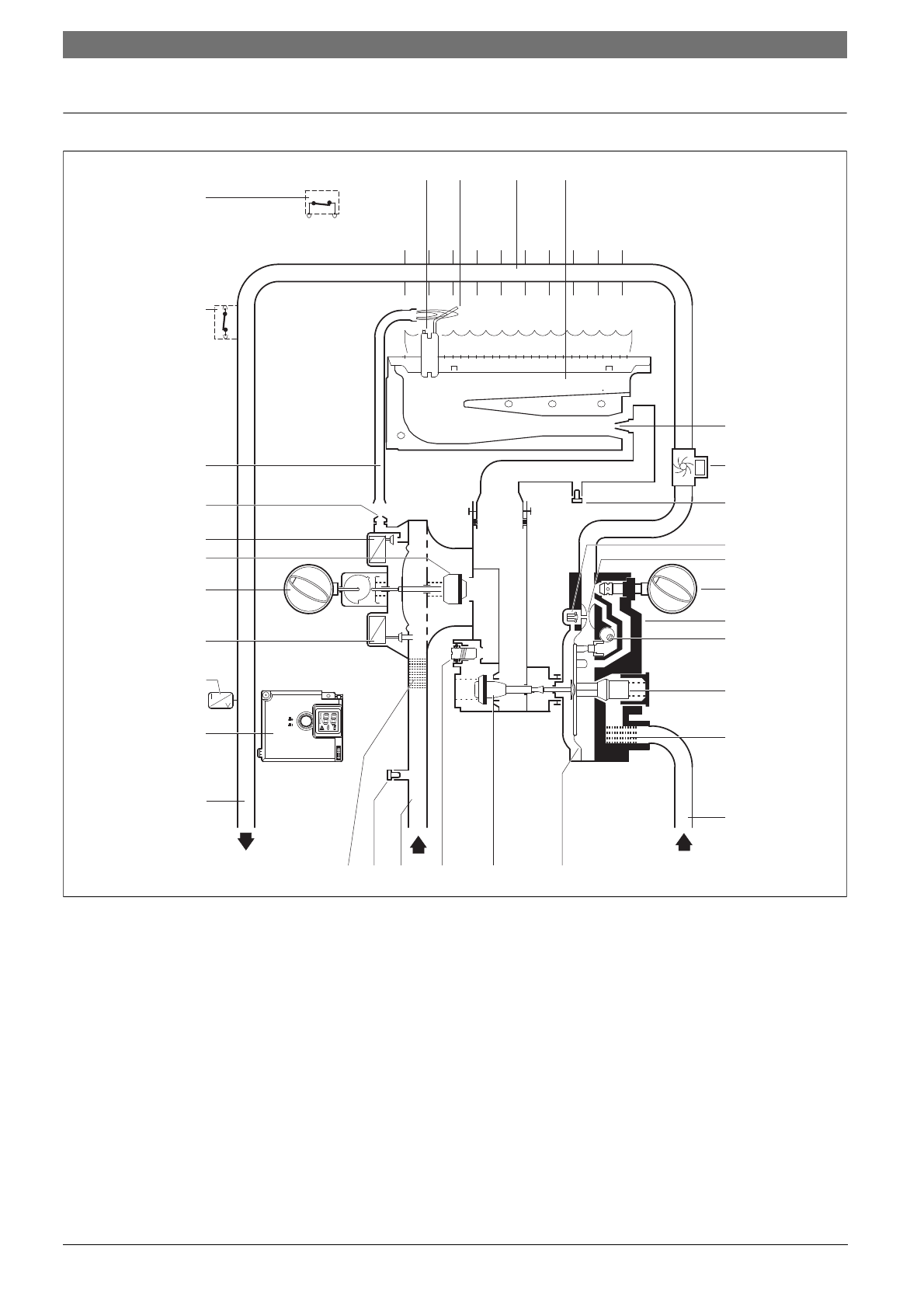

Функциональная схема
Рис 2
Функциональная схема
3
Переключатель объема воды
4
Регулятор мощности
8
Газ
11
Теплообменник
12
Основная горелка
14
Распределительная коробка
15
Форсунка
16
Гидрогенератор
17
Патрубок для измерения (давления перед форсункой)
18
Узел инерции розжига
19
Трубка Вентури
20
Водяная арматура
21
Регулировочный конический затвор
22
Регулятор объема воды
23
Водяной фильтр
24
Холодная вода
25
Диффузор
26
Основной газовый вентиль
27
Винт регулировки макс. расхода газа
28
Патрубок для измерения (давления подаваемого газа)
29
Газовый фильтр
30
Горячая вода
31
Датчик температуры горячей воды
32
Клапан с сервоприводом
33
Регулирующий клапан
34
Клапан запальника
35
Запальная форсунка
36
Трубка подачи газа для розжига
37
Ограничитель температуры
38
Контроль тяги
39
Запальный электрод
40
Ионизационный контроль пламени
39 40
11
12
15
18
19
3
16
17
20
21
22
23
24
25
26
27
8
28
29
14
30
32
31
4
33
34
35
36
37
38
6720608984-02.1av
Содержание
- 2 Содержание; Регулировка давления перед форсункой 15
- 3 Знак
- 4 Данные о приборе; Категория, тип и допуск; Модель
- 5 Габаритные; Габаритные размеры
- 6 Функциональная схема
- 7 Электросхема; Принцип действия
- 8 Технические характеристики; Символ
- 9 Эксплуатация; Цифровой индикатор; Перед вводом в эксплуатацию; Включение; Объем потока воды
- 10 Регулировка мощности; Рис 11 Опорожнение прибора
- 11 Предписания; Следует соблюдать все местные законодательные
- 12 Монтаж (только для авторизированных фирмой Бош специалистов); Важные указания; Требования к помещению для монтажа
- 13 Дымоход; Монтаж прибора; Прибор; Площадь поперечного сечения для подачи
- 14 Подключение подачи воды; Рис 13 Подключение подачи воды; Принцип действия гидрогенератора; AC; Подключение подачи газа
- 15 Заводская настройка; Точка измерения давления перед форсункой
- 16 Использовать только оригинальные комплекты для; Переоборудование может производить только; Давление перед форсункой
- 19 Устранение неисправностей; Неисправность
- 21 ГАРАНТИЙНЫЙ ТАЛОН
