Данные о приборе

|

5

RU

6 720 608 980 (2010/10)

2.6

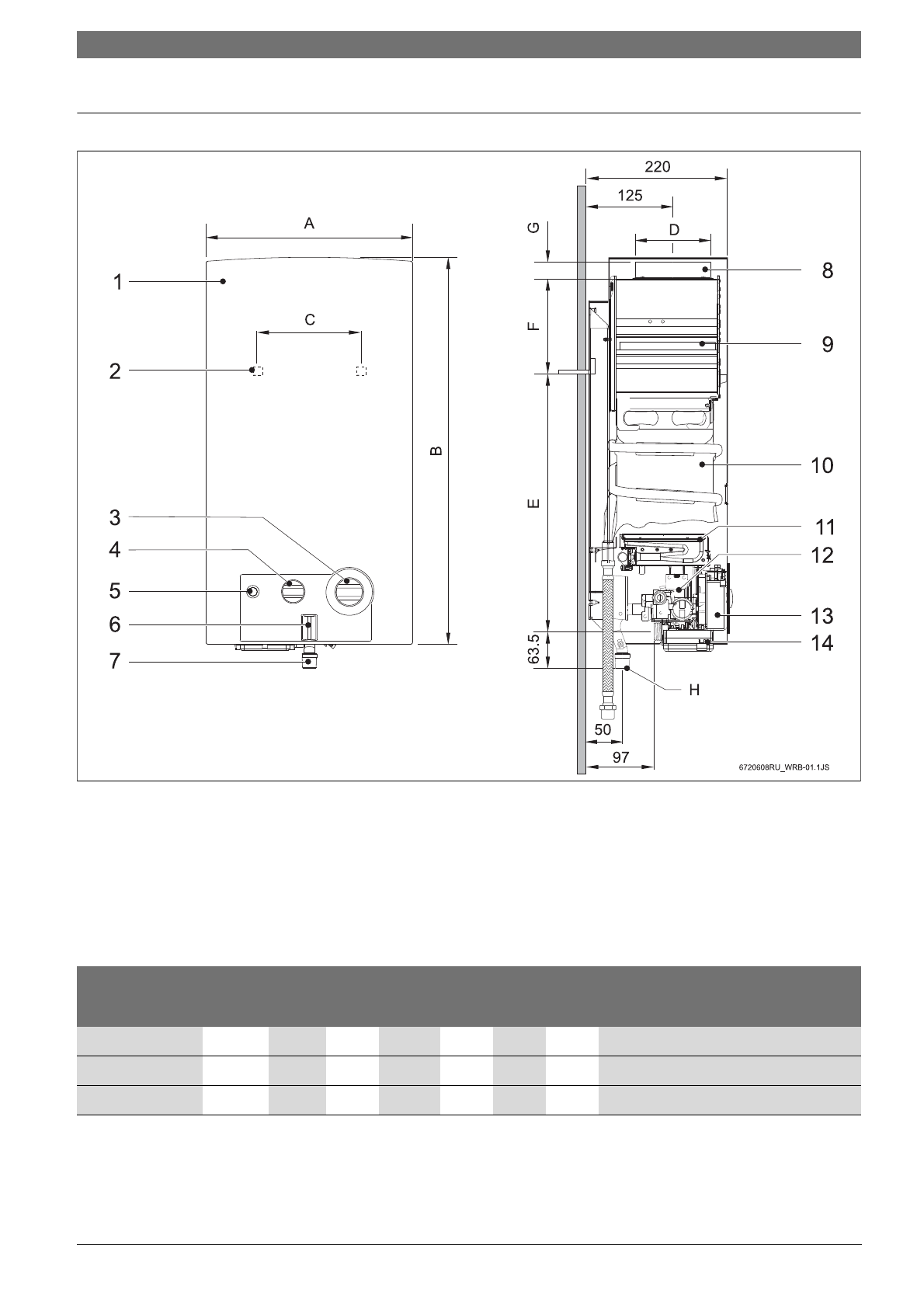

Габаритные размеры

Рис 1

1

Кожух

2

Петли для навески

3

Регулятор температуры/потока

4

Регулятор мощности

5

Выключатель/контрольный светодиод состояния
батареек

6

Контрольный светодиод горелки

7

Патрубок для подключения газопровода

8

Патрубок для подключения к отводу дымовых газов

9

Защитный коллектор дымовых газов с контролем тяги

10

Камера сгорания

11

Горелка

12

Блок газовой арматуры

13

Розжиг

14

Блок для батареек

Размеры (мм)

A

B

C

D

E

F

G

H (

Ø

)

Природный газ

Сжиженный газ

WR 10...

310

580

228

112,5

463

60

25

3/4”

WR 13...

350

655

228

132,5

510

95

30

3/4”

WR 15...

425

655

334

132,5

540

65

30

3/4”

Таб. 4

Размеры
