6 720 608 980 (2016/10)
Therm 4000 O
Данные о приборе | 7
2.8

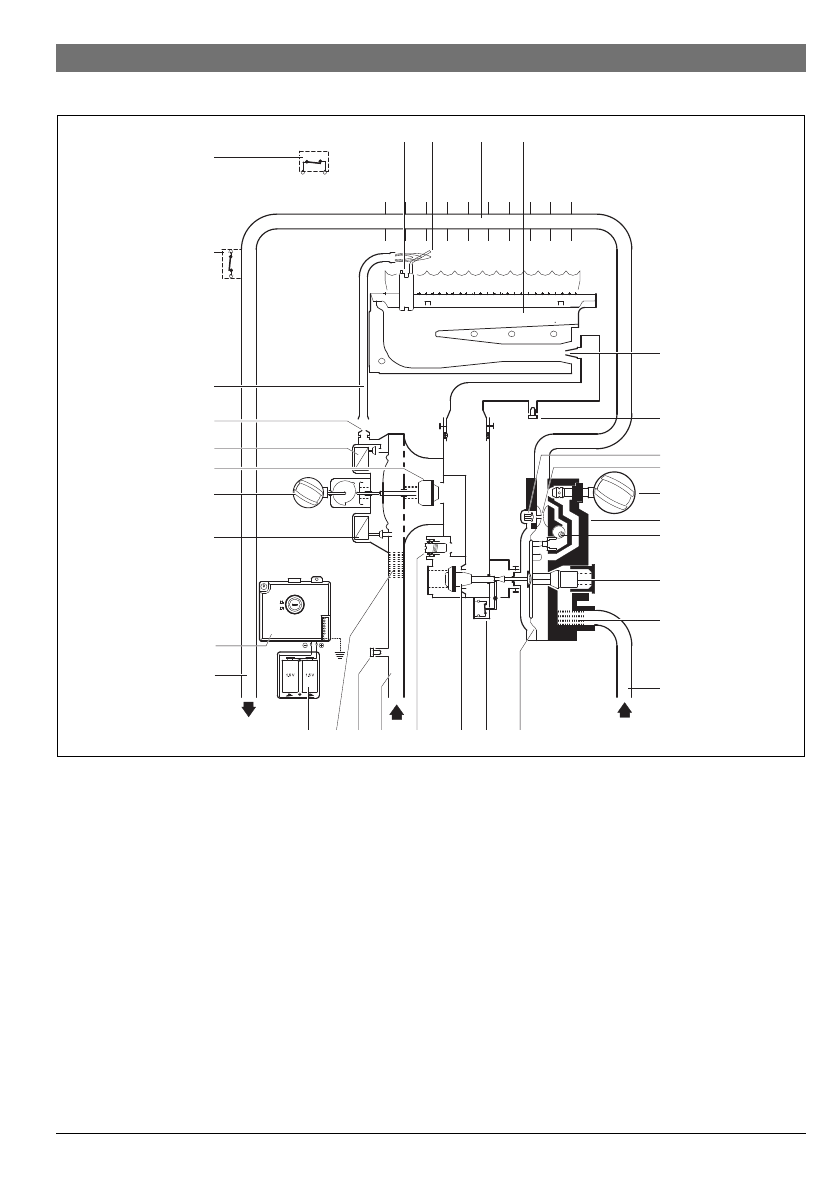

Функциональная схема прибора
Рис. 2
Функциональная схема
[3] Регулятор температуры/потока
[4] Регулятор мощности
[7] Входная труба подачи газа
[10] Камера сгорания
[11] Основная горелка
[13] Блок розжига
[14] Блок для батареек
[15] Форсунка
[16] Патрубок для измерения давления перед форсункой
[17] Узел инерции розжига
[18] Трубка Вентури
[19] Блок водяной арматуры
[20] Регулировочный конический затвор
[21] Регулятор потока воды
[22] Водяной фильтр
[23] Труба холодной воды
[24] Диффузор
[25] Микровыключатель
[26] Основной газовый вентиль
[27] Винт регулировки максимальной подачи газа
[28] Патрубок для измерения давления на входе
[29] Газовый фильтр
[30] Труба горячей воды
[31] Клапан с сервоприводом
[32] Газовый вентиль
[33] Клапан запальника
[34] Форсунка запальника
[35] Трубка подачи газа для розжига
[36] Ограничитель температуры
[37] Контроль тяги
[38] Запальный электрод
[39] Ионизационный контроль пламени
38 39
10
11
15
17
18
3
16
19
20
21
22
23
24
25
26
27
7
28
29
14
13
30
31
4
33
32
34
35
37
36
6720608WRB_Russia-02.1JS
