6 720 800 668 (2012/09)
Therm 2000
8 |
Основные сведения о приборе

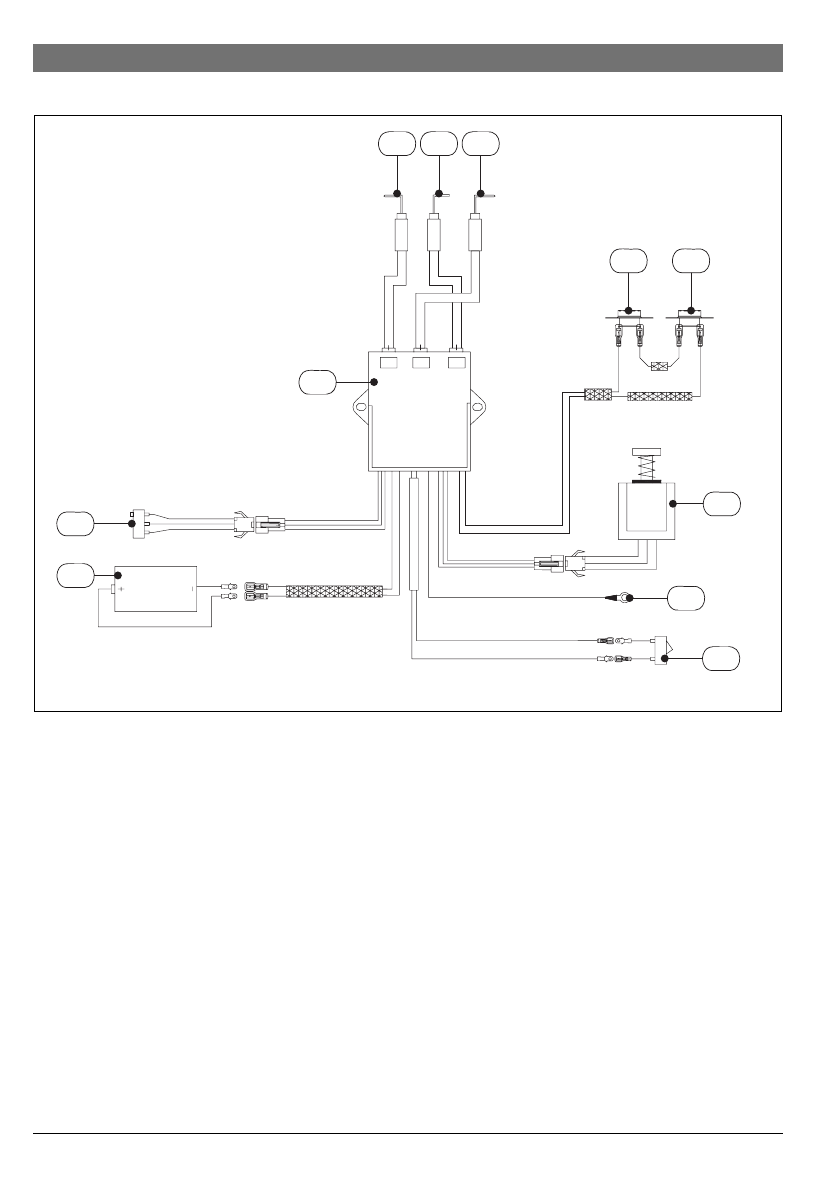

2.10 Электросхема
Рис. 3
[1]
Электрод розжига
[2]
Ионизационный электрод
[3]
Свеча зажигания
[4]
Ограничитель максимальной температуры
[5]
Датчик контроля дымовых газов
[6]
Соленоид
[7]
Масса (заземление)
[8]
Кнопка ВКЛ/ВЫКЛ
[9]
Для Батарейка
[10] Микровыключатель
[11] Блок управления
1
6720800450-13.1V
C
NO
NC
2
3
11
10
9
4
5
6
7
8
Содержание
- 2 Содержание
- 3 Пояснение обозначений и указания по технике безопасности; Расшифровка символов; Закрыть газовый клапан.; Знак; Действие
- 4 Основные сведения о приборе; Назначение и использование прибора; Модль
- 5 Описание прибора; Предохранительные устройства:
- 6 Природн; Размеры
- 7 Устройство прибора
- 9 Технические параметры
- 10 Инструкции по эксплуатации; Батарейки; Установка батареек; Отсек для батареек; Продукты горения газа
- 11 Перед пуском прибора в эксплуатацию; Включить; Нажать выключатель в позицию ON.; Выключить; Нажать выключатель в позицию Off.; Регулирование мощности; Для выбора мощности прибора:
- 12 Регулятор расхода/температуры воды; В приборе не происходит зажигание.; Очистка передней панели; Ослабить винт слива воды на приборе (
- 13 Рис. 11 Винт слива воды; Технические нормы; Важная информация
- 14 Монтаж (только квалифицированными специалистами); Выбор места установки; Указания по выбору места установки; что тот не превышает 2м; Дымовые газы; Избегать изменения направления.
- 15 Крепление аппарата; Для снятия передней панели; Открутить передние крепежные винты.; Подключение к водопроводу; Установите аксессуар для подключения воды (; Прибор; Полезные площади подачи воздуха
- 16 Рис. 14 Подключение к водопроводу; Подключение к сети газоснабжения
- 17 Проверить чистоту газопроводной трубы.; Монтаж с подключением к газовой сети; Включение аппарата; Включить выключатель прибора (; Наладка (только квалифицированными специалистами); Наладка прибора; Приборы подготовлены к работе при
- 18 Техническое обслуживание (только квалифицированными; Регулирование давления на форсунках; Подключение манометра; Рис. 15 Точки измерения давления; Перенастройка на другой вид газа; Инструкции по обслуживанию прибора; Регулярное техобслуживание; Проверка рабочего состояния прибора; Давление перед форсункой
- 19 Датчик контроля тяги
- 20 Устранение неполадок; Проблема
- 21 Охрана окружающей среды/утилизация
- 22 ГАРАНТИЙНЫЙ ТАЛОН
