Установка бойлера
|
9
RU
6 720 641 157 (2009/09)

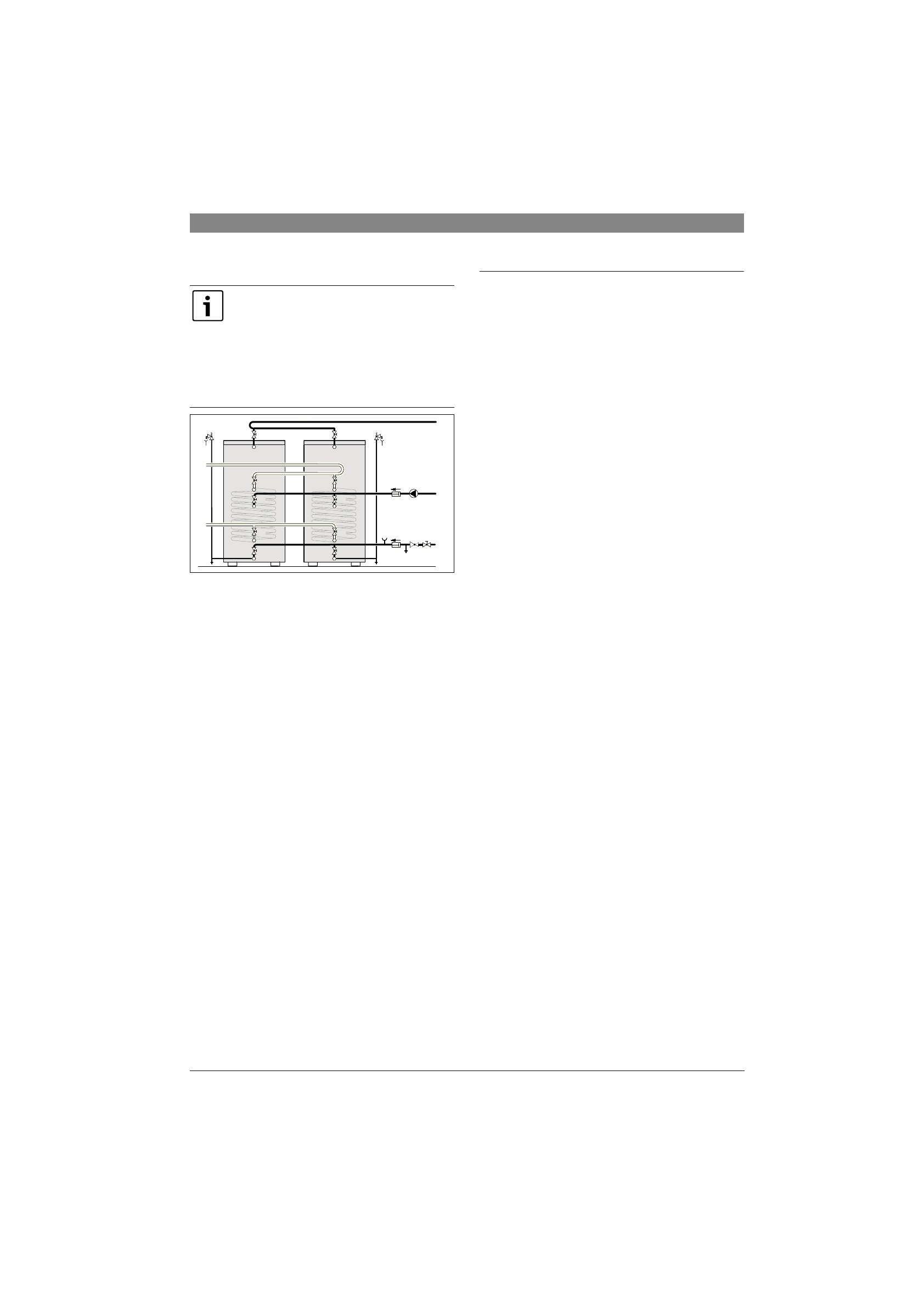

3.5.2
Параллельное подключение
Рис 5
E
Опорожнение
KW
Ввод холодной воды
R
SP
Обратная линия бойлера
V
SP
Подающая линия бойлера
WW
подключение горячей воды
ZL
Подключение циркуляции
10
Предохранительный клапан
14
Сток
15.1
Контрольный клапан
15.2
Обратный клапан
15.3
Патрубок для манометра
16
Вентиль
20
Циркуляционный насос на месте монтажа
21
Запорный вентиль (на месте монтажа)
22
Pедукционный клапан (при необходимости, опция)
3.6
Монтаж
Для уменьшения естественных (гравитационных)
циркуляционных потерь тепла:
B
Вмонтировать во все контуры бойлера обратные
клапаны.
-ИЛИ-
B
Конструкция подсоединяемых к бойлеру
водопроводов должна исключать естественную
циркуляцию.
B
Смонтировать без натяжений соединительные
трубопроводы.
3.6.1
Подключение нагревающего контура
B
Нагревательный змеевик должен подключаться в
направлении расхода. Это означает, что соединения
подающей и обратной линий не должны быть
перепутаны.
Тем самым обеспечивается равномерный нагрев в
верхней части бойлера.
B
Линии контура нагрева бойлера должны быть как
можно более короткими и хорошо
изолированными.
При таком условии исключаются неоправданные
потери давления и остывание бойлера из-за
циркуляции по трубам и т. п.
B
Во избежание возникновения неполадок из-за
присутствия воздуха в системе, в самой высокой
точке между бойлером и котлом следует
предусмотреть
эффективное устройство удаления
воздуха
(например, воздушник).
B
Установите сливной кран в загрузочную линию.
Кран нужно установить так, чтобы через него можно
было сливать воду из змеевика.
Параллельное подключение:
B
Подключайте бойлеры к греющему
контуру и контуру ГВС по диагонали как
показано на рисунке.
Благодаря этому выравниваются
различные потери давления.
B
Подключайте только один датчик
температуры бойлера.
16
16
V
Sp
R
Sp
16
16
16
6 720 604 132-15.3O
WW
15.3
22
10
14
E
16
15.2
20
16
15.2
15.1
21
KW
ZL
16
16
16
10
14
E
