Установка бойлера

|

11

RU

6 720 641 155 (2009/09)

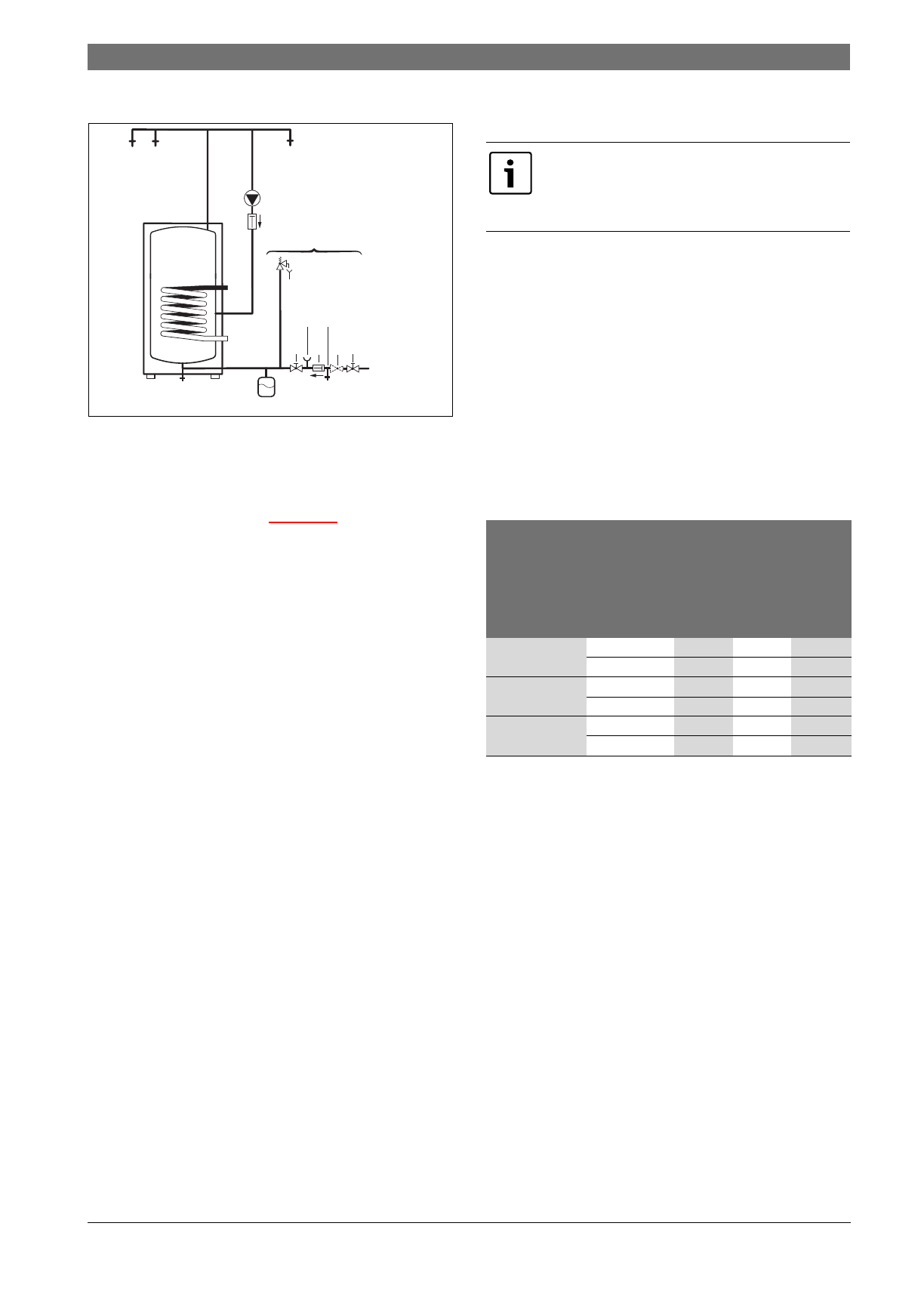

Рис 7

Схема подключения контура ГВС

BWAG

Pасширительный бак (рекомендация)

E

Опорожнение

KW

Ввод холодной воды

R

SP

Обратная линия бойлера

SG

Группа безопасности по DIN 1988

V

SP

Подающая линия бойлера

WW

подключение горячей воды

ZL

Подключение циркуляции

10

Предохранительный клапан

14

Сток

15.1

Контрольный клапан

15.2

Обратный клапан

15.3

Патрубок для манометра

15.4

Запорный вентиль

20

Циркуляционный насос на месте монтажа

21

Запорный вентиль (на месте монтажа)

22

Pедукционный клапан (при необходимости, опция)

3.6.4

Расширительный бак ГВС

B

Установить расширительный бак в линию питания

холодной водой между бойлером и группой

безопасности. При этом вода должна протекать

через расширительный бак при каждом заборе

воды.

При этом через расширительный бак у каждой

колонки должна протекать санитарная вода.

Приведенная ниже таблица содержит

ориентировочные данные для выбора размеров

расширительного бака. Их параметры могут

различаться из-за различного полезного объема

бойлеров. Данные относятся к температуре в воды в

бойлере 60

°C

.

SP

SP

KW

WW

ZL

V

R

10

14

15.2

20

SG

E

BWAG

6720604132-16.3O

21

22

15.1

15.2

15.3

15.4

Для исключения потерь воды через

предохранительный клапан, может быть

установлен расширительный бак,

пригодный для работы с питьевой водой.

Тип бойлера

(исполнение

10 бар)

Давление

на входе в

бак=

давление

холодной

воды

Емкость бака в литрах,

соответствующая

давлению срабатывания

предохранительного

клапана

6 бар

8 бар

10 бар

SK 120-4 ZB

3 бар

8

8

-

4 бар

12

8

8

SK 160-4 ZB

3 бар

8

8

-

4 бар

12

8

8

SK 200-4 ZB

3 бар

12

8

-

4 бар

18

12

12

Таб. 5
