6 720 811 015 (2015/08)
Tronic
Предписания | 9
2.8

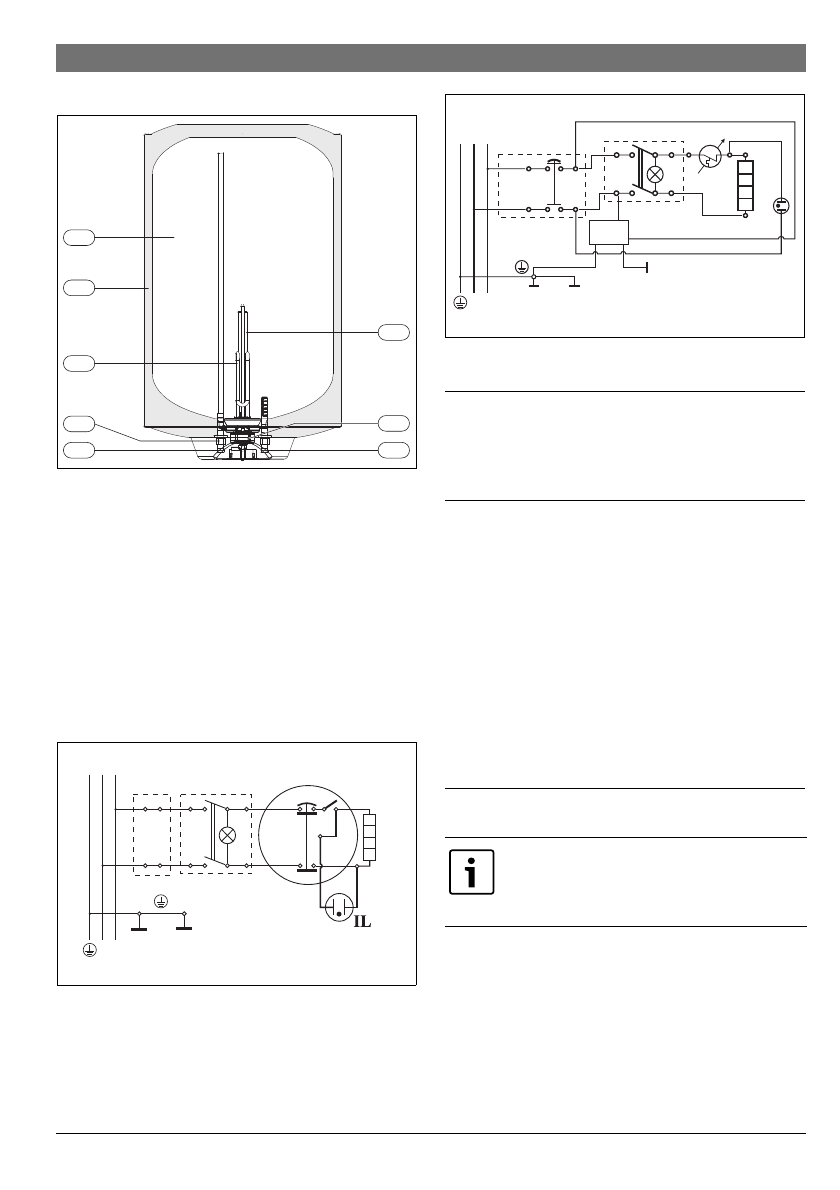

Конструкция изделия
Рис. 3
Конструкция бойлера (здесь: Tronic 2000T)
[1] Бак
[2] Изоляция из полиуретана, не содержащего
фторхлоруглеводороды
[3] Нагревательный элемент
[4] Выход горячей воды ½ "
[5] Вход холодной воды ½ "
[6] Магниевый анод
[7] Предохранительный ограничитель температуры и
регулятор
[8] Изолированное резьбовое соединение
2.9
Электрическая схема
Рис. 4
Схема соединений Tronic 1000T/2000T
Рис. 5
Схема соединений Tronic 4000T
3
Предписания
Соблюдайте действующие нормы по монтажу и обращению
с электрическими бойлерами.
4
Транспортировка
▶ Не допускайте падения бойлера.
▶ Транспортируйте оборудование в оригинальной
упаковке, используйте подходящие транспортные
средства.
4.1
Транспортировка, хранение и утилизация
•
Храните оборудование в сухом, защищённом от холода
месте.
•
Насколько применимо, следует соблюдать директиву
EU 2002/96/EG по утилизации электрических и
электронных приборов.
5
Установка котла
6
4
1
2
3
5
6720643873-03.2V
7
8
TR+TS
S
KL
L
N
N(B)
L(A)
R
F
M.S.
NL
6720810470-05.1V
Установку, подключение электропитания и
пуск в эксплуатацию должно выполнять
только специализированное
предприятие.
TS
A1(L1)
B1(N1)
AT
AP
IL
R
S
TR
N
F
M.S.
L
6720810522-03.1V
