Смена типа газа; - Настройка предохранительного газового клапана - Baxi SAG3 300 T - Инструкция по эксплуатации - Страница 11

11

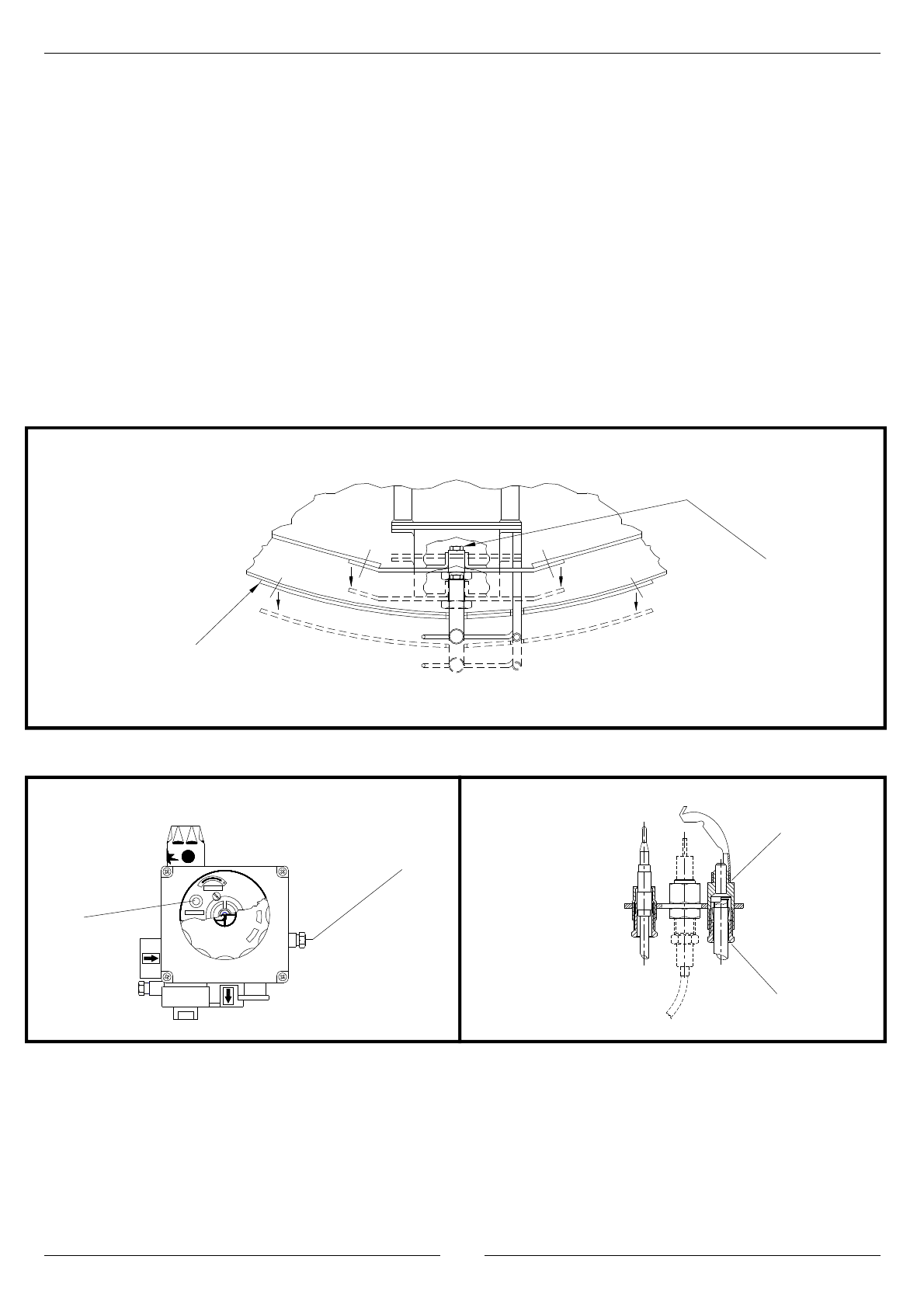

Рисунок 8

Удаление защитной крышки горелки

Защитная крышка горелки

Форсунка

Рисунок 9

Предохранительный газовый клапан

Рисунок 10

Пилотная горелка

B

A

Смена типа газа

Для  перехода  на  другой  тип  газа,  например,  с  природного  на  LPG  или  наоборот,  необходимо  поменять

форсунки главной и пилотной горелок. Переход на другой тип газа подразумевает перенастройку клапана.

Все форсунки, используемые для различных типов газа, приведены в таблице форсунок (см. стр.3).

Примечание:

После  каждой  смены  типа  газа  оборудование  должно  быть  подвергнуто  функциональной

проверке,  при  этом  необходимо  обновить  дополнительную  табличку  соответственно  выполненному

изменению.

- Замена форсунок

Для  замены  форсунок  ослабьте  и  извлеките  термопару,  трубки  подачи  газа  пилотной  и  основной  горелок

отсоедините  от  газового  клапана;  снимите  защитную  крышку  горелки  и  полностью  извлеките

горелку.(рис.8);  после  того,  как  вы  ослабили  и завинтили  газовый  вентиль: 1)  термопара, 2)  трубка  подачи

газа пилотной горелки, 3) трубка подачи газа основной горелки.

При помощи соответствующего ключа отсоедините форсунку основной горелки и замените на подходящую.

Установить необходимое давление,согласно инструкции (страница 3).

- Настройка предохранительного газового клапана

Снимите  пластиковую  крышку  и  рукоятку  газового  клапана.  Отвинтите  красную  защитную  крышку  (рис.9  –

поз.А)    Настройте  винт,  который  можно  увидеть  после  удаления  защитной  крышки.  Для  перехода  с

природного  газа  на  LPG  завинтите  винт  по  часовой  стрелке  до  полного  закрытия;  для  перехода  с  LPG  на

природный газ развинтите винт против часовой стрелке на семь или восемь оборотов. Измерьте давление

в форсунках через точку отбора давления (см. рис.9 – поз.В).

Примечание:

 После смены типа газа снова запломбируйте предохранительный газовый клапан

.

A

B

3

4

it

5

P.R.ADJ.

-

LPG

No PR.

E
