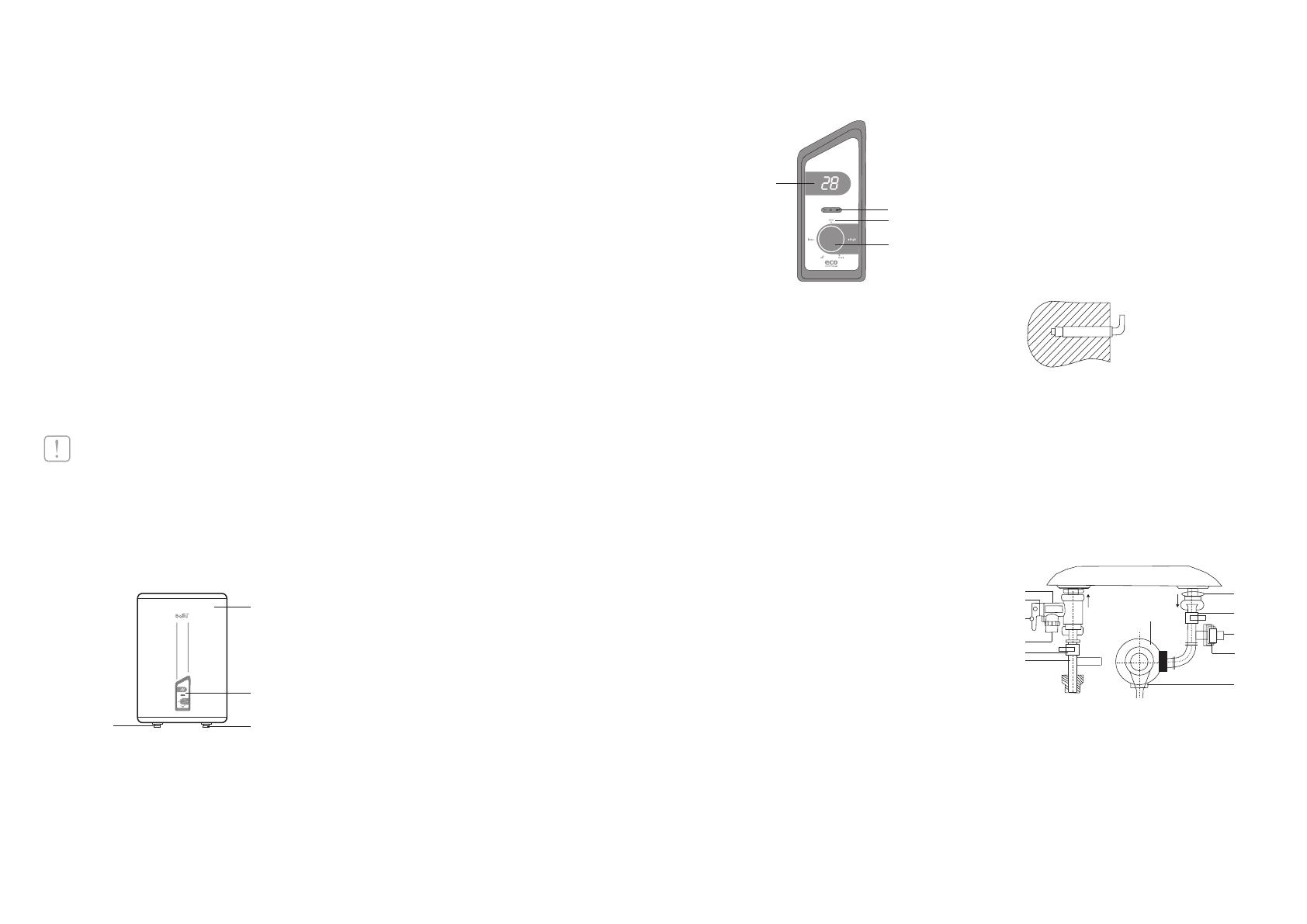

Панель управления

1

2

3

4

1  Дисплей
2  Кнопка переключения мощности.
  Положения:
  I — 1300 Вт
  II — 2000 Вт
  0 — Выключение
3  Указатель настройки экономичного режима
4  Ручка регулировки температур

Монтаж водонагревателя

ПРИ МЕ ЧА НИЕ:

  Удостоверьтесь,  что  для  установки  электри­

чес кого  водонагревателя  используются  ори­
гинальные  детали,  предоставленные  произ­
водителем,  ко то рые  мо гут  вы дер жать  вес
на пол нен но го  во дой  во до на гре ва те ля.  Не
устанавливайте  водонагреватель  на  крепле­
ние,  пока  не  убедитесь,  что  крепление  уста­
новлено надежно. В противном случае, элек­
трический  водонагреватель  может  упасть  со
стены,  что  приведет  к  его  повреждению  или
может стать причиной серьезных травм. При
выборе  мест  под  отверстия  для  крепежных
болтов удостоверьтесь, что с обеих сторон от
стен ванной комнаты или другого помещения
до  корпуса  водонагревателя  имеется  зазор
не  менее  0,2  м,  а  со  стороны  подключения
труб не менее 0,5 м, для облегчения доступа
при  проведении  технического  обслуживания
в случае необходимости.

В  случае,  если  в  водонагреватель  посту­
пает  вода  напрямую  из  скважин,  колодцев
или  водонапорных  башен,  для  эксплуатации
водонагревателя  обязательно  нужно  исполь­
зовать  фильтр  грубой  очистки  для  поступаю­
щей в водонагреватель холодной воды.
Фильтр  грубой  очистки  можно  приобрести  в
специализированных магазинах.

Назначение

Электрический водонагреватель накопительного
типа предназначен для нагрева поступающей из
водопровода  холодной  воды.  Он  применяется  в
бытовых целях.
Ус та нов ка  и  пер вый  за пуск  во до на гре ва те ля
долж ны  про из во дить ся  ква ли фи ци ро ван ным
спе ци а ли с том, ко то рый мо жет не сти от вет ствен­
ность за пра виль ность ус та нов ки и дать ре ко мен­
да ции по ис поль зо ва нию во до на гре ва те ля.
При  под клю че нии  долж ны  быть  со блю де ны  дей­
ству ю щие стан дар ты и пра ви ла.
Перед  установкой  водонагревателя  удостоверь­
тесь,  что  заземляющий  электрод  розетки  долж­
ным  образом  заземлен.  В  случае  отсутствия
заземляющего  электрода  в  розетке  необходимо
заземлить  водонагреватель  отдельным  заземля­
ющим  проводом  к  выводу  заземления  на  крепе­
же  фланца  нагревательного  элемента.  В  случае
отсутствия  заземления  запрещается  осущест­
влять установку и эксплуатацию изделия.

ВНИМАНИЕ!

Запрещается  применять  переносные  розет­
ки.  Неправильная  установка  и  эксплуатация
электрического  водонагревателя  может  при­
вести к несчастным случаям или имуществен­
ному ущербу.

Устройство прибора

Рис. 2

1  Корпус
2  Панель управления
3  Выход горячей воды
4  Вход холодной воды

Автоматический контроль температуры воды:
При  открытии  крана  с  горячей  водой  на  сме­

Если  фильтр  грубой  очистки  не  установлен,
гарантия на изделие не распространяется.
Электрический  водонагреватель  следует
устанавливать  на  твердую  вертикальную
поверхность (стену).
После  выбора  места  монтажа  определите
места  под  два  крепежных  болта  с  крюками
(в зависимости от спецификаций выбранного
изделия).  Проделайте  в  стене  два  отвер­
стия  необходимой  глубины,  соответствую­
щие  размеру  крепежных  болтов,  вставьте
винты, поверните крюк вверх, плотно затяни­
те гайки, а затем установите на него электри­
ческий водонагреватель (

см. рис. 3

).

Крепежный анкер для монтажа

Рис. 3

Если  ванная  комната  слишком  мала  для
установки  водонагревателя,  он  может  быть
установлен  в  любом  другом  помещении,
защищенном  от  попадания  прямых  солнеч­
ных  лучей  и  дождя.  Однако  для  сокращения
тепловых  потерь  в  трубопроводе  водона­
греватель  следует  устанавливать  как  можно
ближе к месту использования воды.

Под клю че ние к во до про во ду

Рис. 4

1  Сливной предохранительный клапан
2  Ручка слива
3  Винт фиксации ручки слива
4  Отверстие для сброса давления воды

(подключения дренажной трубки)

5  Кран на входе холодной воды
6  Тройник подсоединения холодной воды в

бак и смесительный узел

7  Подключение душа и/или смесителей
8  Тройник горячей воды (для подключения

следующей точки водоразбора)

сителе  на  выходе  водонагревателя,  на  вход
начинает  поступать  холодная  вода,  заполняя
внутренний  бак.  Вода  в  баке  смешивается  и
ее  температура  понижается.  Датчик  термо­
стата  реагирует  на  понижение  температуры
воды,  автоматически  включается  нагрева­
тельный  элемент  (ТЭН)  и  подогревает  воду
до заданной температуры. Когда температура
достигнет заданной величины, ТЭН автомати­
чески отключается.
Три уровня защиты водонагревателя:
•  защита от перегрева;
•  защита  от  превышающего  норму  гидрав­

лического давления;

•  УЗО (устройство защитного отключения).
Внутренние  резервуары  изготовлены  из
высококачественной  медицинской  нержаве­
ющей стали.
В  качестве  дополнительной  защиты  вну­
треннего  бака  от  коррозии  водонагреватель
оснащен  магниевым  анодом.  Не  забывайте
проводить  регулярное,  не  реже  1­го  раза  в
год, техническое обслуживание и при необхо­
димости замену магниевого анода*.
Тепловой  нагревательный  элемент  (ТЭН),  наде­
жен  и  безопасен  в  эксплуатации,  имеет  долгий
срок службы при правильной эксплуатации.
Экономичный  режим  (Eco)  на  панели  управ­
ления обеспечивает:
•  нагрев  воды  в  водонагревателе  только  до

температуры около 55 °С;

•  снижает вероятность образования накипи;
•  влияет  на  повышение  рабочего  ресурса

водонагревателя.

Внутренняя  утолщенная  пенополиуретановая
теплоизоляция позволяет эффективно сохра­
нять  температуру  нагретой  воды,  сводит  к
минимуму  теплопотери  и  снижает  энергопо­
требление водонагревателя.
Встроенный  температурный  регулятор:  обе­
спечивает  постоянный  и  надежный  контроль
температуры воды в водонагревателе.
Перед  нагревом  воды  цифровой  дисплей
будет  показывать  температуру  холодной
воды,  поступающей  в  водонагреватель.  С
помощью ручки регулировки Вы можете уста­
навливать  температуру  нагрева  до  75  °C.
Шкала регулировки отмечена диапазоном:
low — низкая температура нагрева (30°C);
ECO — экономичный режим — 50–55 °С;
high — высокая температура нагрева (75 °C).
Простая  и  удобная  эксплуатация  и  обслужи­
вание водонагревателя.

* Только для моделей, оснащенных магниевым анодом.

Назначение

Монтаж водонагревателя

1

3

4

2

Водонагреватель

1

Холодная

вода

G1/2”

2

3

4

6

5

Горячая
вода

G1/2”

11

9

10

8

7

12
