5

В  случае  если  в  водонагреватель  поступа­
ет  вода  напрямую  из  скважин,  колодцев  или
водонапорных башен, для эксплуатации водо­
нагревателя обязательно нужно использовать
фильтр  грубой  очистки,  для  поступающей  в
водонагреватель, холодной воды.
Фильтр  грубой  очистки  можно  приобрести  в
специализированных магазинах.
Если  фильтр  грубой  очистки  не  установлен,
гарантия на изделие не распространяется.
Электрический водонагреватель следует уста­
навливать  на  твердую  вертикальную  поверх­
ность (стену).
После выбора места монтажа определите места
под  два  крепежных  болта  с  крюками*  (в  зависи­
мости  от  спецификаций  выбранного  изделия).
Проделайте  в  стене  два  отверстия  необходимой
глубины,  соответствующие  размеру  крепежных
болтов,  вставьте  винты,  поверните  крюк  вверх,
плотно  затяните  гайки,  а  затем  установите  на
него электрический водонагреватель (см. рис. 2).

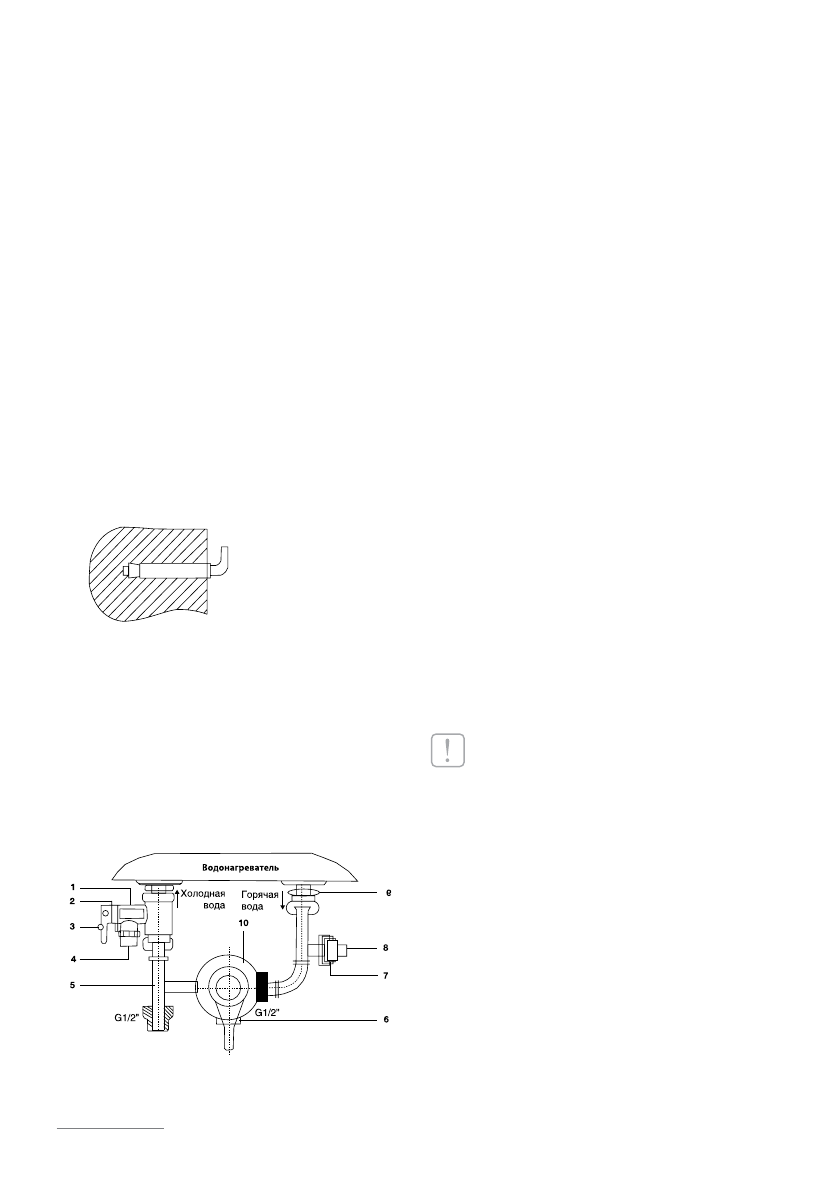

Крепежный анкер для монтажа

Рис. 2

Если ванная комната слишком мала для установ­
ки водонагревателя, он может быть установлен в
любом другом помещении, защищенном от попа­
дания прямых солнечных лучей и дождя. Однако
для  сокращения  тепловых  потерь  в  трубопрово­
де  водонагреватель  следует  устанавливать  как
можно ближе к месту использования воды.

Под клю че ние к во до про во ду

Рис. 3

1.­ Сливной­предохранительный­клапан.
2.­ Ручка­слива.
3.­ Винт­фиксации­ручки­слива.
4.­ Отверстие­ для­ сброса­ давления­ воды­

(подключения­дренажной­трубки).­

5.­ Тройник­ подсоединения­ холодной­ воды­ в­

бак­и­смесительный­узел.

6.­ Подключение­душа­и/или­смесителей.
7.­ Тройник­ горячей­ воды­ (для­ подключения­

следующей­точки­водоразбора).

8.­ Заглушка­трубы**.
9.­ Патрубок­вывода­горячей­воды.
10.­ Смеситель/душ.

**  При  отсутствии  необходимости  подключе­

ния  водонагре    вателя  к  последующей  точке
водоразбора устанавливается заглушка.

Установка  водонагревателей  серии  Rodon
существенно облегчается возможностью уста­
новить их как вертикально, так и горизонталь­
но  в  любом  месте  вашего  дома,  в  отаплива­
емом  (!)  помещении.  Желательно  установить
водонагреватель  как  можно  ближе  к  месту
использования  горячей  воды,  поскольку  чем
меньше длина труб, тем меньше потери тепла.
Как  показано  на  рис.  4а,  при  горизонтальной
установке  водонагревателя,  трубы  подводки
должны быть расположены справа.

ВНИМАНИЕ!

При горизонтальной установке прибора, трубы
подвода воды должны находиться справа, раз­
мещение труб подвода слева недопустимо!

При установке водонагревателя рядом со сте­
ной,  оставьте  рекомендованное  свободное
пространство  для  технического  обслужива­
ния.  Не  устанавливайте  водонагреватель  на
горизонтальной  поверхности  и  вплотную  к
полу.  Для  подключения  водонагревателя  к
водопроводу  применяются  трубы  диаметром
G1/2.
Подключение  обратного  предохранительно­
го  клапана:  клапан  следует  устанавливать  в
месте  входа  холодной  воды  (удостоверьтесь,
что  гибкая  сливная  трубка  установлена,  на
отверстие  спуска  давления  и  слива  воды  и
направлена  вниз  в  специальный  дренаж  для
удаления воды).

Подключение к водопроводу

* В комплекте с водонагревателем не поставляется.
