Назначение

Электрический­ водонагреватель­ накопитель­
ного­ типа­ предназначен­ для­ нагрева­ посту­
пающей­ из­ водопровода­ холодной­ воды.­ Он­
применяется­в­бытовых­целях.­
Установка­ и­ первый­ запуск­ водонагревателя­
должны­ производиться­ квалифицированным­
специалистом,­который­может­нести­ответствен­
ность­ за­ правильность­ установки­ и­ дать­ реко­
мендации­по­использованию­водонагревателя.
При­ подключении­ должны­ быть­ соблюдены­
действующие­стандарты­и­правила.
Перед­ установкой­ водонагревателя­ удосто­
верьтесь,­ что­ заземляющий­ электрод­ розет­
ки­ должным­ образом­ заземлен.­ В­ случае­
отсутствия­заземляющего­электрода­в­розет­
ке­ необходимо­ заземлить­ водонагреватель­
отдельным­ заземляющим­ проводом­ к­ выводу­
заземления­на­крепеже­фланца­нагреватель­
ного­ элемента.­ В­ случае­ отсутствия­ заземле­
ния­ запрещается­ осуществлять­ установку­ и­
эксплуатацию­изделия.

ВНИМАНИЕ!

Запрещается­ применять­ переносные­ розет­
ки.Неправильная­ установка­ и­ эксплуатация­
электрического­ водонагревателя­ может­ при­
вести­к­несчастным­случаям­или­имуществен­
ному­ущербу.

Краткое описание
водонагревателя

1

2

3

4

5

Power

ECO

MIN

MAX

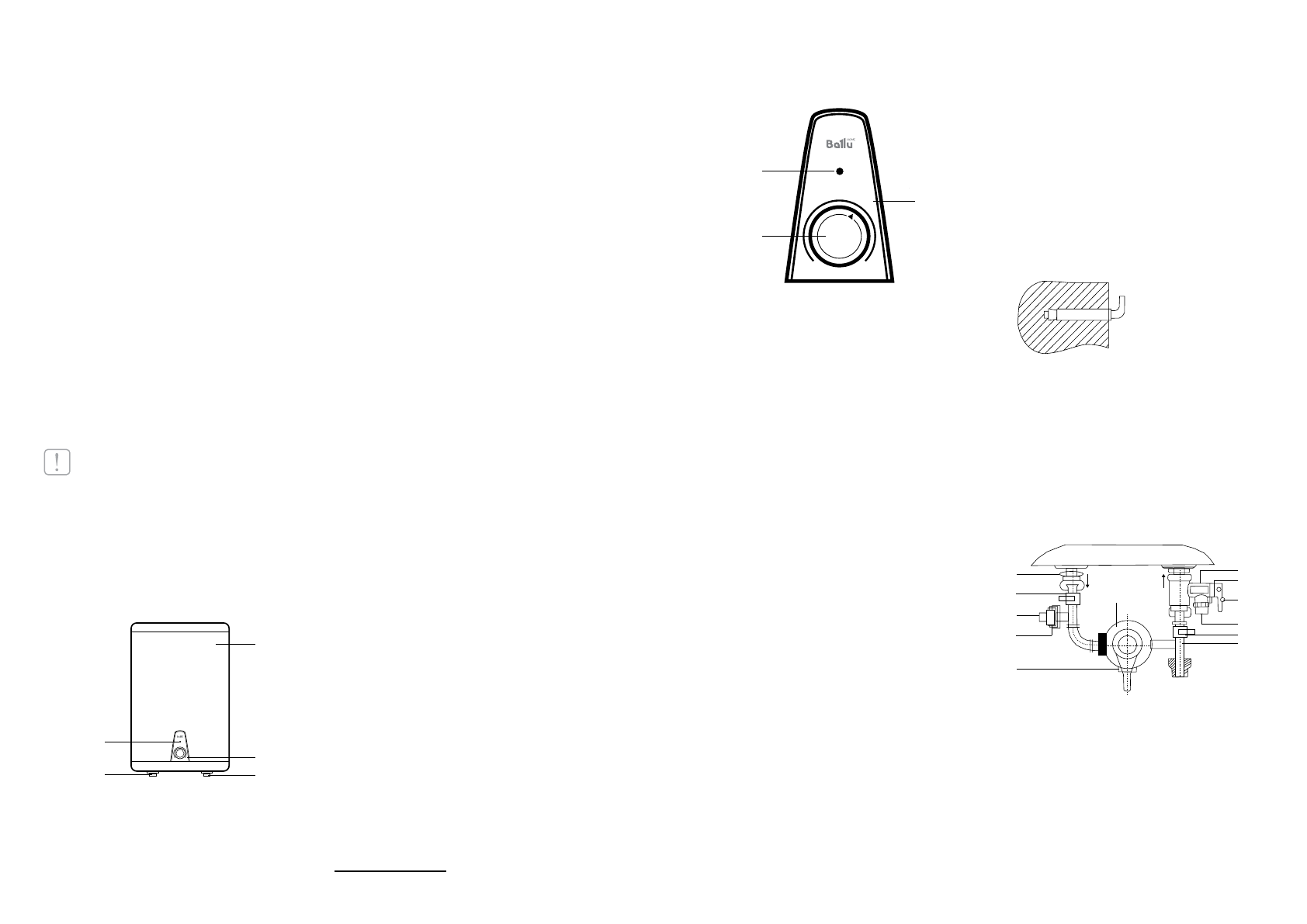

Рис.­2

1­ Корпус
2­ Панель­управления
3­ Вход­холодной­воды
4­ Выход­горячей­воды

Панель управления

Power

ECO

MIN

MAX

1

3

2

1.­Индикатор­подключения­к­электросети
2.­Указатель­настройки­экономичного­режима
3.­Ручка­регулировки­температур

Индикатор­Power­горит­всегда,­когда­водо­
нагреватель­подключен­к­электросети.

Монтаж водонагревателя

ПРИ МЕ ЧА НИЕ:

­

­ Удостоверьтесь,­ что­ для­ установки­ электри­

ческого­водонагревателя­используются­ори­
гинальные­ детали,­ предоставленные­ про­
изводителем,­ которые­ могут­ выдержать­ вес­
наполненного­ водой­ водонагревателя.­ Не­
устанавливайте­ водонагреватель­ на­ крепле­
ние,­ пока­ не­ убедитесь,­ что­ крепление­ уста­
новлено­надежно.­В­противном­случае,­элек­
трический­ водонагреватель­ может­ упасть­
со­ стены,­ что­ приведет­ к­ его­ повреждению­
или­может­стать­причиной­серьезных­травм.­
При­ выборе­ мест­ под­ отверстия­ для­ кре­
пежных­ болтов­ удостоверьтесь,­ что­ с­ обеих­
сторон­ от­ стен­ ванной­ комнаты­ или­ друго­
го­ помещения­ до­ корпуса­ водонагревателя­
имеется­ зазор­ не­ менее­ 0,2­ м,­ а­ со­ стороны­
подключения­ труб­ не­ менее­ 0,5м,­ для­ облег­
чения­доступа­при­проведении­технического­
обслуживания­в­случае­необходимости.

В­ случае­ если­ в­ водонагреватель­ поступает­
вода­ напрямую­ из­ скважин,­ колодцев­ или­
водонапорных­ башен,­ для­ эксплуатации­
водонагревателя­ обязательно­ нужно­ исполь­
зовать­фильтр­грубой­очистки,­для­поступаю­
щей­в­водонагреватель,­холодной­воды.­
Фильтр­ грубой­ очистки­ можно­ приобрести­ в­
специализированных­магазинах.­
Если­ фильтр­ грубой­ очистки­ не­ установлен,­
гарантия­на­изделие­не­распространяется.

5­ Индикатор­подключения­к­сети

Автоматический­контроль­температуры­воды:­
Открыв­ кран­ с­ горячей­ водой­ на­ смесителе­
на­ выходе­ водонагревателя,­ на­ вход­ начина­
ет­ поступать­ холодная­ вода,­ заполняя­ вну­
тренний­ бак.­ Вода­ в­ баке­ смешивается­ и­ ее­
температура­ понижается.­ Датчик­ термостата­
реагирует­ на­ понижение­ температуры­ воды,­
автоматически­ включается­ нагревательный­
элемент­ (ТЭН)­ и­ подогревает­ воду­ до­ задан­
ной­ температуры.­ Когда­ температура­ достиг­
нет­ заданной­ величины,­ ТЭН­ автоматически­
отключается.­
Три­уровня­защиты­водонагревателя:­
•­ защита­от­перегрева;
•­ защита­ от­ превышающего­ норму­ гидрав­

лического­давления;

•­ УЗО­(устройство­защитного­отключения).
Внутренние­ резервуары­ изготовлены­ из­
высококачественной­ медицинской­ нержаве­
ющей­ стали.­ Не­ забывайте­ проводить­ регу­
лярное,­не­реже­1­го­раза­в­год,­техническое­
обслуживание­ и­ при­ необходимости­ замену­
магниевого­анода

*

.

Тепловой­ нагревательный­ элемент­ (ТЭН),­
надежен­ и­ безопасен­ в­ эксплуатации,­ имеет­
долгий­ срок­ службы­ при­ правильной­ экс­
плуатации.
Экономичный­ режим­ (Eco)­ на­ панели­ управ­
ления­обеспечивает:­
•­ нагрев­ воды­ в­ водонагревателе­ только­ до­

температуры­55°С;

•­ снижает­вероятность­образования­накипи;
•­ влияет­ на­ повышение­ рабочего­ ресурса­

водонагревателя.

Внутренняя­ утолщенная­ пенополиуретановая­
теплоизоляция­позволяет­эффективно­сохра­
нять­ температуру­ нагретой­ воды,­ сводит­ к­
минимуму­ теплопотери­ и­ снижает­ энергопо­
требление­водонагревателя.
Встроенный­ температурный­ регулятор:­ обе­
спечивает­ постоянный­ и­ надежный­ кон­
троль­ температуры­ воды­ в­ водонагревателе.­
С­ помощью­ ручки­ регулировки­ Вы­ можете­
устанавливать­ температуру­ нагрева­ до­ 75°C.­
Шкала­регулировки­отмечена­диапазоном:
MIN­–­низкая­температура­нагрева­(30°C);
Eco­–­экономичный­режим­–­50­55°С;
MAX­–­высокая­температура­нагрева­(75°C).
Простая­ и­ удобная­ эксплуатация­ и­ обслужи­
вание­водонагревателя.

*­Только­для­моделей,­оснащенных­магниевым­анодом.

Электрический­ водонагреватель­ следует­
устанавливать­ на­ твердую­ вертикальную­
поверхность­(стену).­
После­ выбора­ места­ монтажа­ определите­
места­ под­ два­ крепежных­ болта­ с­ крюками­
(в­зависимости­от­спецификаций­выбранного­
изделия).­ Проделайте­ в­ стене­ два­ отвер­
стия­ необходимой­ глубины,­ соответствую­
щие­ размеру­ крепежных­ болтов,­ вставьте­
винты,­поверните­крюк­вверх,­плотно­затяни­
те­гайки,­а­затем­установите­на­него­электри­
ческий­водонагреватель­(см.­рис.­3).

Крепежный анкер для монтажа

Рис.­3

Если­ванная­комната­слишком­мала­для­установ­
ки­водонагревателя,­он­может­быть­установлен­в­
любом­другом­помещении,­защищенном­от­попа­
дания­прямых­солнечных­лучей­и­дождя.­Однако­
для­сокращения­тепловых­потерь­в­трубопрово­
де­ водонагреватель­ следует­ устанавливать­ как­
можно­ближе­к­месту­использования­воды.

Подключение к водопроводу

Водонагреватель

1

Горячая
вода

Холодная

вода

G1/2”

G1/2”

2

3

4

6

5

11

9

10

8

7

12

Рис.­4

1­ Сливной­предохранительный­клапан.
2­ Ручка­слива.
3­ Винт­фиксации­ручки­слива.
4­ Отверстие­для­сброса­давления­воды­

(подключения­дренажной­трубки).­

5­ Кран­на­входе­холодной­воды.
6­ Тройник­подсоединения­холодной­воды­в­

бак­и­смесительный­узел.

7­ Подключение­душа­и/или­смесителей.
8­ Тройник­горячей­воды­(для­подключения­

следующей­точки­водоразбора).
