RU

4

Gabarit de pose

45 cm

minimum

(Sur carton d'emballage)

Gabarit de pose

45 cm

minimum

(Sur carton d'emballage)

Примерная масса

полного

водонагревателя

Объем

Форма

корпуса

Масса

25 L

45 kg

40 L

70 kg

65 L

Плоский

Квадратный

100 kg

80 L 120 kg
75 L 105 kg

100 L 135 kg
150 L 200 kg

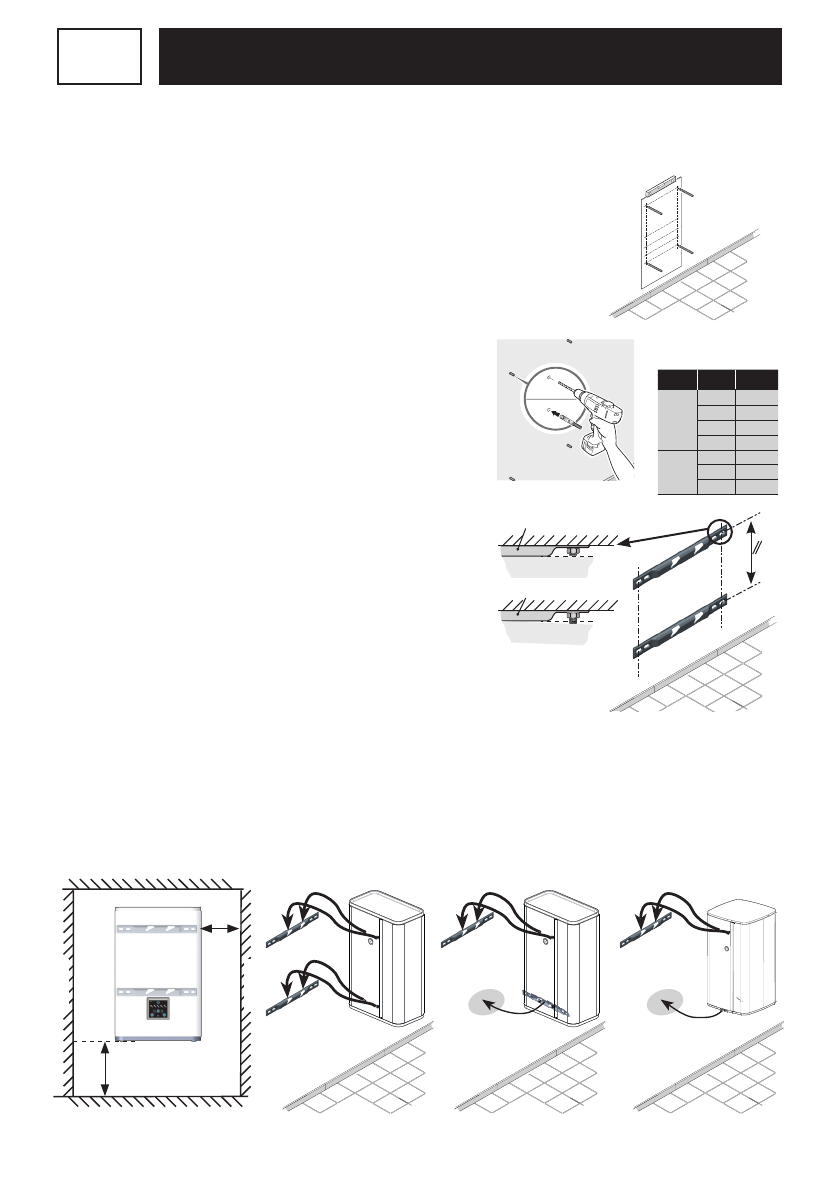

Руководство по установке: Основная схема установки

2. Как установить водонагреватель?

2.1 Настенный вертикальный водонагреватель:

в плоском или квадратном корпусе

u

  Найдите отпечатанный на упаковке шаблон для сверления,

приложите  его  к  стене  и  промаркируйте  место  установки
настенных  монтажных  планок  в  соответствии  с  моделью
водонагревателя,  сохранив  необходимое  минимальное
расстояние вокруг водонагревателя (см. схему А).

v

  Просверлите  отверстия  в  стене  и  вбейте  в  них  дюбели

диаметром  10  мм,  соответствующие  типу  стены

(гипсокартон, бетон, кирпич).

  Внимание! Стена должна выдерживать вес наполненного

  водонагревателя.

w

Надежно закрепите монтажные планки (для водонагревателей

объемом  25/40/65/80  л)  или  одну  монтажную  планку  (для

водонагревателей  объемом  75/100/150  л)  на  стене,  с

помощью  метра  проверьте  межосевое  расстояние  планок.

Использованный для этой цели крепеж не должен выступать

за поверхность контакта водонагревателя.

  ПРИМЕЧАНИЕ:  Для  моделей  объемом  25/40/65/80  л,  если

прочность  стены  позволяет,  возможно  крепление  только

с  помощью  одной  верхней  планки.  Для  обеспечения

надёжной фиксации водонагревателя закрепите нижнюю

планку на крепежные винты водонагревателя отверстиями

вниз.  Нижняя  планка  станет  опорой  водонагревателю,

прижимаясь к стене без крепления к ней (схема C или D).

x

  Поднимите  и  наденьте  водонагреватель  на  планку(-и),  устанавливая  крепежные  винты

сверху планок.

y

   Потяните вниз водонагреватель, чтобы поддерживающие ролики встали в пазы.

Как  только  крепежные  винты  встали  в  пазы,  водонагреватель  невозможно  будет  передвинуть  из

стороны в сторону,  не прикладывая при этом больших усилий.

Gabarit de pose

45 cm

minimum

(Sur carton d'emballage)

Gabarit de pose

45 cm

minimum

(Sur carton d'emballage)

Masse indicative

du chauffe-eau

rempli

Capacité

Masse

25 L

50 kg

40 L

70 kg

65 L

100 kg

80 L

120 kg

on

Планка

Стена

Стена

Планка

Водонагреватель

Водонагреватель

ДА

НЕТ

on

20 мм

минимум

400 мм

ПОЛ

ПОТОЛОК

È

È

Выход горячей воды должен находиться с левой стороны
водонагревателя.

СТЕНА

СТЕНА

Схема B

on

Схема C

on

Поверхность

контакта

Схема D

on

Поверхность

контакта

Схема A
