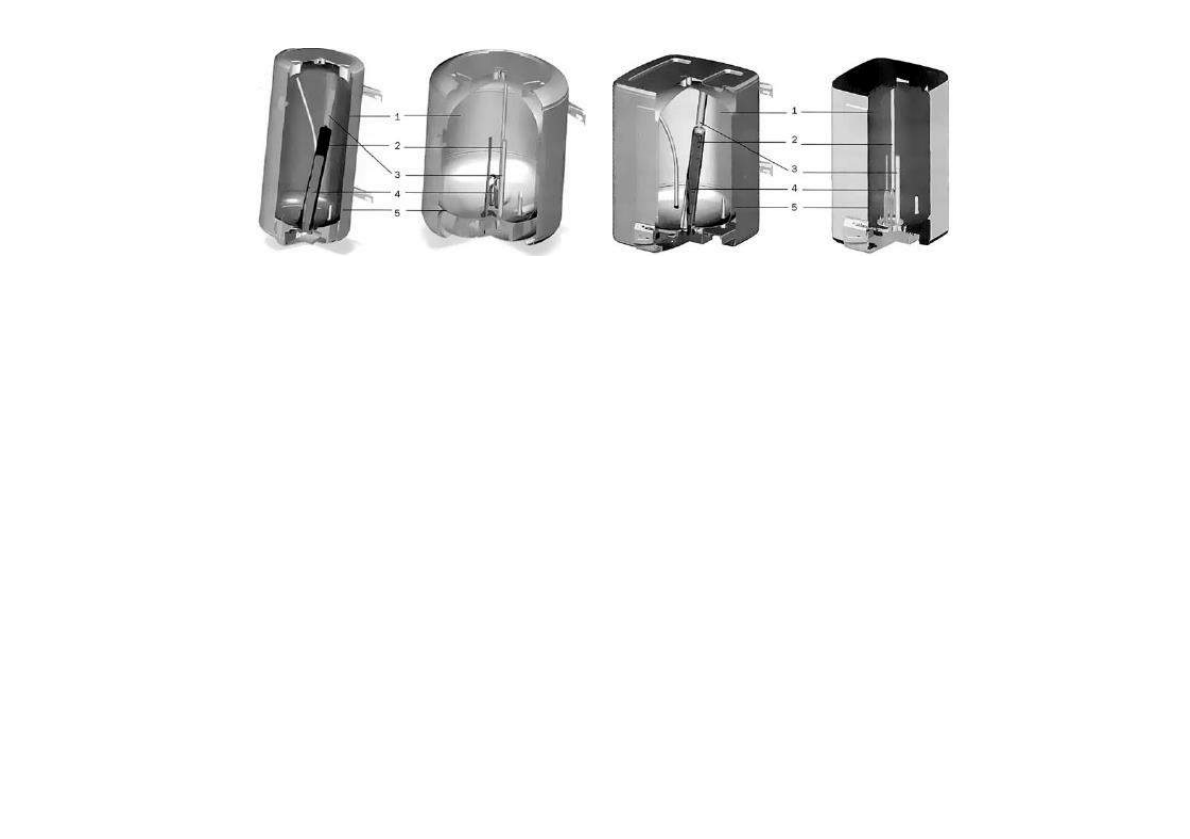

Рис.1.

ЭВН

Atlantic в

разрезе и

его составные части

1.

Внутренний бак

с эмалевым покрытием

 2.

Трубка

ТЭНа

 /

фланца

для датчика

температуры 3

.

Магниевый анод

 4.

Нагревательный элемент

5. Шар

пенополиуретана

–

атмосферное давление от 78 до 106 кПа.

5. Наличие магниевого анода внутри рабочего бака ЭВН, установленного в предусмотренном производителем месте.

4. Комплектация поставки

:

–

ЭВН

–

1 шт.

;

–

предохранительный клапан –

1 шт.;

–

диэлектрическая муфта –

1 шт. (кроме моделей Е

-series, EGO);

–

руководство по эксплуатации –

1 шт.

;

–

упаковка –

1 шт.


5

. Строение и принцип действия

ЭВН

состоит из двух стальных баков (рис

.

1): внутреннего (рабочего) и внешнего. Между ними находится теплоизоляционный слой из пенополиуретана, который

придает

ЭВН

свойства термоса. Для защиты от коррозии внутренняя поверхность рабочего бака покрыта стекло

-

эмалью. Электрический блок моделей состоит из

ТЭНа (медного трубчатого нагревательного элемента в моделях E

-

series, O'Pro, EGO и O'Pro + или керамического –

модель Steatite), терморегулятора (штыревого

типа в моделях E

-series, O'Pro,

EGO и O'Pro + или капиллярного

–

модель Steatite и O'Pro Square),

переключатель мощности (полная мощность –

кнопку нажать

,

половина

–

кнопку отжать)

,

на моделях Steatite square универсальный и магниевый анод

.

Терморегулятор задает температуру нагрева воды, автоматически включая

и выключая ТЭН. Терморегулятор состоит из чувствительного элемента и блока

автоматики, который регулирует температуру нагрева воды, автоматически поддерживает заданную температуру и защищает от закипания.

Температура нагрева воды задается вручную поворотом регулятора. Увеличение температуры нагрева

–

поворотом регулятора против часовой стрелки, уменьшение

температуры –

по часовой стрелке (на моделях

Steatite

–

наоборот)

.

Индикатор нагрева показывает условный уровень температуры воды в середине рабочего бака (кроме модели Slim). Градуировка индикатора

для

условного

и

точного измерения температуры воды в баке не предназначена

.

Магниевый анод (рис.1) обеспечивает дополнительную защиту внутреннего бака от коррозии, а также в значительной степени предотвращает возникновение
накипи на ТЭНе. Взаимодействие катионов магния с солями, растворенные в воде, приводит к образованию рыхлой накипи, которая

оседает на дно и легко

устраняется при чистке бака.

Предохранительный клапан (рис. 2) конструктивно объединяет в себе обратный и стравливающий

клапан. Обратный клапан исключает вытекания воды из бака в
