Подключение к электросети - ATLANTIC OPROP 100 861336 - Инструкция по эксплуатации - Страница 8

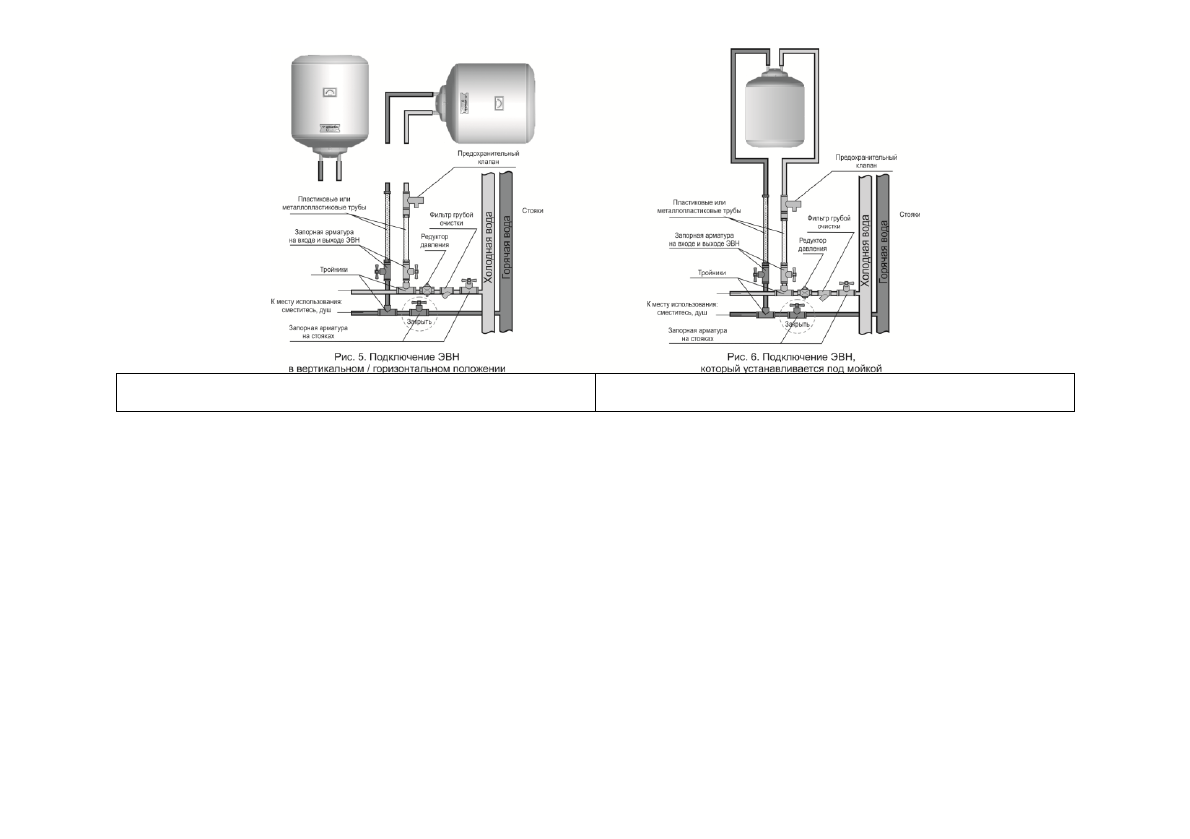

Рис. 5. Подключение ЭВН в вертикальном / горизонтальном
положении

Рис. 6. Подключение ЭВН, который устанавливается под мойкой


– на трубопровод холодного водоснабжения установите фильтр грубой очистки (в комплект поставки не входит), для предотвращения попадания механических
примесей в предохранительный клапан;
– измерьте давление в стояке холодного водоснабжения воды, при давлении более 4 бар установите редуктор давления для снижения давления;
– на патрубок подачи холодной воды ЭВН установите предохранительный клапан, входящий в комплект поставки, закрутив его не более чем на 3-4 оборота;
– на сливное отверстие предохранительного клапана необходимо установить дренажную трубку (в комплект поставки не входит), для отвода воды в случае
автоматического сброса избыточного давления в рабочем баке.


ВНИМАНИЕ! Подключение к системе водоснабжения ЭВН моделей O'Pro PC 10SB, PC 15S должно выполняться строго в соответствии со схемой,
приведенной на рис. 6. Предохранительный клапан крепится на трубопроводе в стороне от ЭВН. При установке моделей Steatite в горизонтальном
положении патрубок подачи холодной воды (обозначен синим кольцом) должен быть расположен внизу, а патрубок горячей воды (обозначен красным
кольцом) – сверху (рис. 5). Между предохранительным клапаном и патрубком холодной воды не должно быть никаких запорных устройств. Сливное
отверстие должно быть направленно четко вниз. При использовании клапана, что не входит в комплект поставки, ЭВН не подлежит гарантийному
обслуживанию.

6.3.

Подключение к электросети

Корпус ЭВН должен быть заземлен! Убедитесь, что шнур питания не поврежден. Если шнур питания поврежден, его необходимо заменить на специальный
шнур, который находится у производителя или его сервисного агента.
