Руководство по эксплуатации бойлера
6
Технические характеристики циркуляционных насосов должны соответствовать техническим
характеристикам бойлера,
указанным в таблице 1, и системе отопления в здании.
1.
Стальной бак с эмалированным покрытием
2.
Телообменник, толщина стали 3 мм
3.
Теплоизоляция высокой плотности
4.
ТЭН
5.
Трехклеммный термостат управления
6.
Магниевый анод

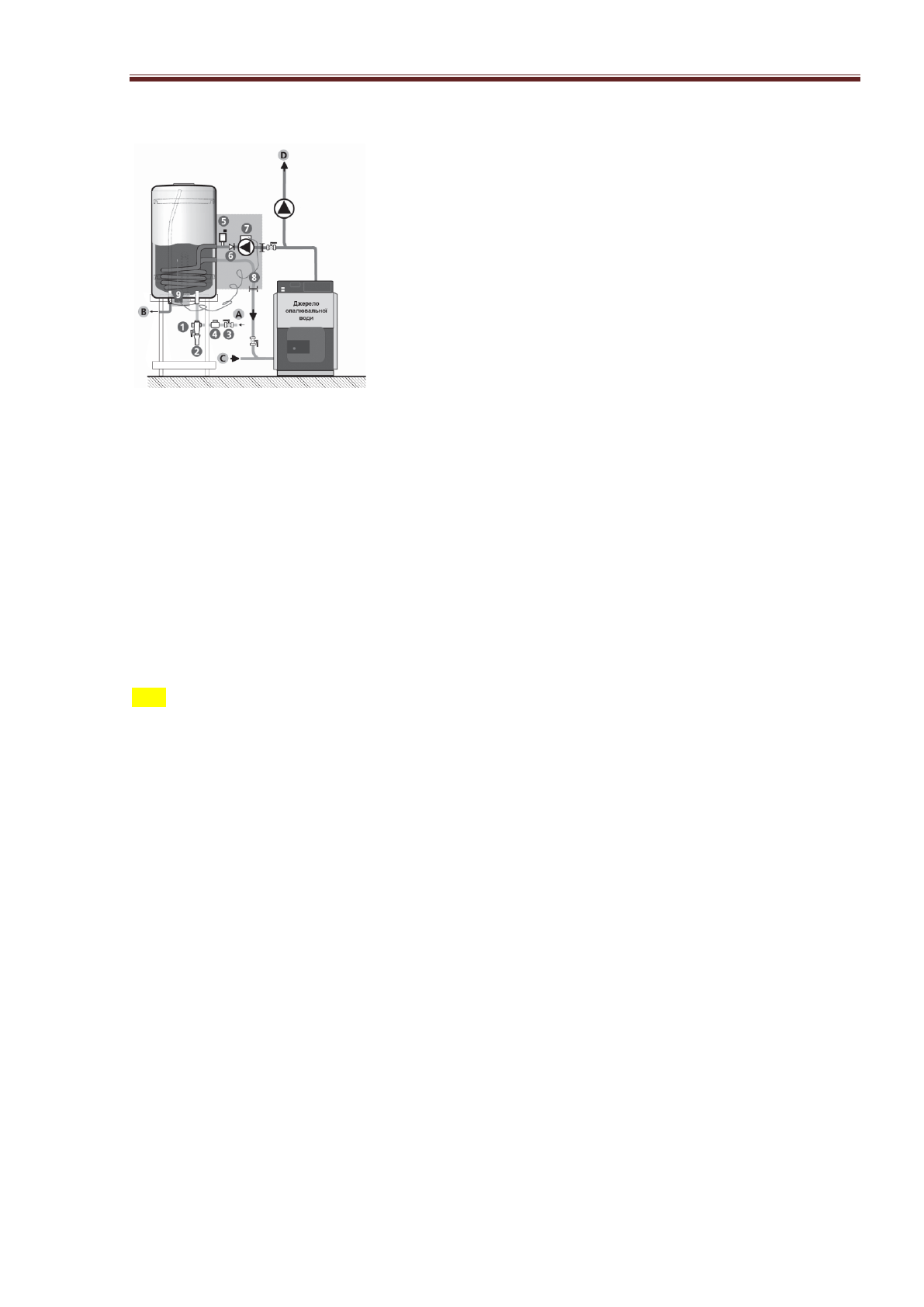

А. Подача холодной воды в бойлер
B. Выход горячей воды из бойлера
С. Подача теплоносителя из котла
D. Возврат теплоносителя в котел
Е. Автоматика управления циркуляционным насосом
Рис.5 Подключение бойлера
6.4.
Подключение к электросети
Корпус бойлера должен быть заземлен. Подключение бойлера к электросети 220 В должен
проводиться трехжильным медным кабелем (фаза, нуль, заземление). Кабель подключается к
щитку электропитания квартиры, чтобы не перегружать существующую проводку.
Сечение кабеля 1,5 мм. В цепь электропитания необходимо установить автоматический
выключатель с током отсечения равным 10А.
Для защиты электрооборудования от перенапряжения в условиях категории перенапряжения III
способы отключения должны быть вмонтированы в стационарную проводку согласно ДСТУ ІЕС-
60335-1:2004.
В случае повреждения шнура электропитания, его необходимо заменить специальным шнуром,
предоставленным производителем или сервисной службой.
Внимание! Перед началом эксплуатации убедитесь, что между корпусом бойлера (клемма
……) и нулевым проводом на клемме терморегулятора отсутствует переменный ток.
Наличие между ними напряжения может привести к поломке внутреннего бака бойлера. В
этом случае бойлер не подлежит гарантийному ремонту.
Схема подключения приведена на рис.6
Цепь «S» – подключение питания насоса теплообменника
Цепь «С» – переключение питания на насос системы отопления по достижении установленной
температуры в бойлере
Int – кнопка переключения «Зима / Лето»
