4
3. Монтаж

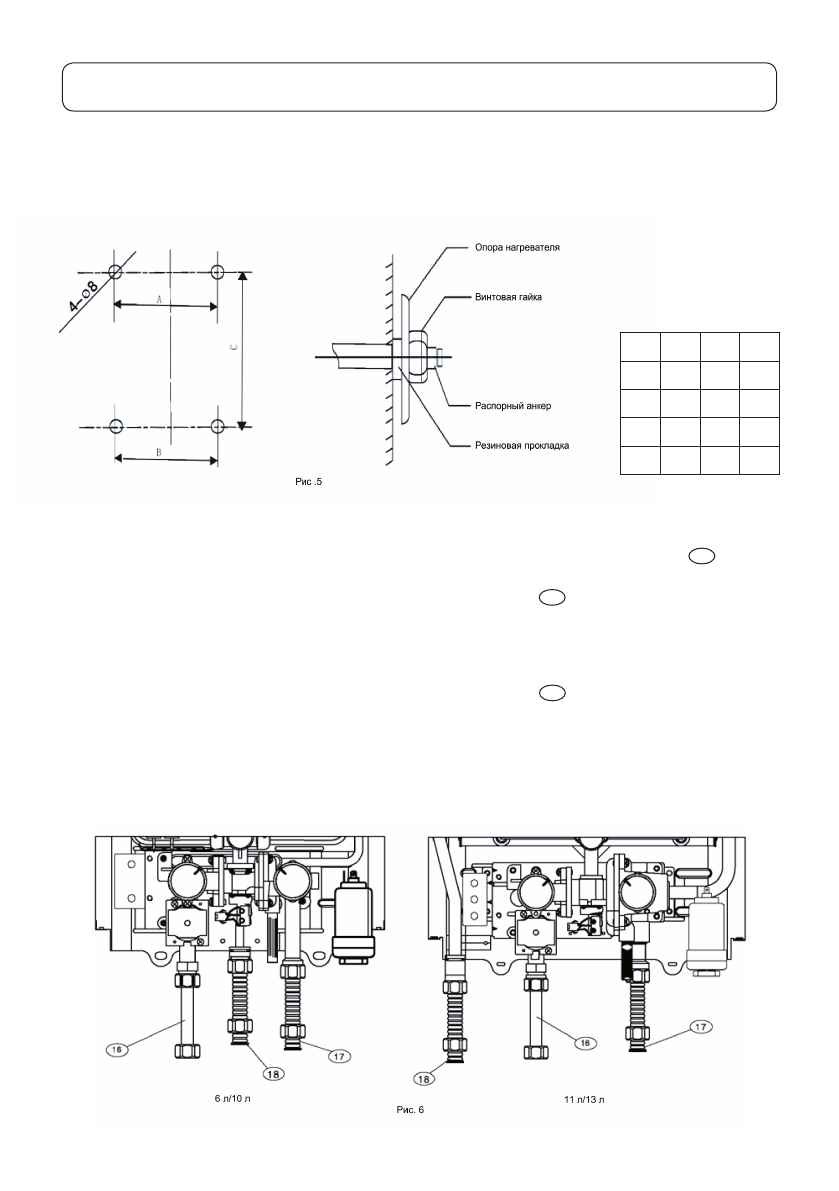

a) Произведите разметку отверстий на стене как показано на рис. 5. Затем просверлите 4 отверстия Ø 8 мм.
забейте в них по одному распорному анкеру Ø 6 мм (размеры следует подбирать в соответствии с табли-
цей монтажных размеров).
b) Повесьте водонагреватель, привинтите распорные анкеры, закрепите прибор.
Таблица монтажных
размеров (мм):
А
В
С
6 л
160
160
450
10 л
170
160
560
11 л
190
190
640
13 л
220
220
660
Присоединение трубопроводов и газохода к прибору
Соединение для подачи природного газа (рис. 6):
Изогнутая трубка для присоединения пайкой Ø 14 х 0,75 с гайкой и резиновыми прокладками. 16
Соединение для подачи бутана/пропана:
Изогнутая трубка для присоединения пайкой с соединением Ø 1,27 см. 18
Внимание: Для подвода газа к прибору вам понадобится редукционный клапан с соответствующей мощностью
потока газа (минимум 2,6 кг/ч) Длина трубы между газовым вентилем и прибором должна быть не более двух
метров В случае если прибор работает на бутане, Вам понадобится два параллельно подключенных баллона.
Соединение для подачи холодной воды:
Изогнутая трубка для присоединения пайкой с соединением Ø 1,27 см 17
Присоединение к дымоходу
Этот прибор может быть присоединен только к дымоходу с естественной тягой, без принудительного отвода
продуктов сгорания. Труба дымохода вставляется в патрубок выходного отверстия стабилизатора тяги (диа-
метр трубы указан в таблице размеров). Необходимо предусмотреть возможность для отвода конденсата,
который может образоваться на стенках дымохода, во избежание попадания конденсата внутри прибора
при помощи Т-образного патрубка газохода..
Внимание!
Перед присоединением прибора тщательно прочистите водяные и газовые трубы устройства
