УСТАНОВКА

Подсоединение дымохода

Прибор должен быть подключен к системе
выпуска дымовых газов, которая соответствует
действующим нормам и инструкциям,
предоставленным производителем.

Приборы B11bs-типа - версии открытой камеры сгорания
разработаны, для эксплуатации с дымоходами имеющими
естественную тягу;воздух для сгорания берется
непосредственно из помещения, в которой установлен
водонагреватель.
Датчик тяги выключает прибор в случае не нормального
удаления продуктов сгорания.

Этот тип прибора не может быть установлен
в комнате не отвечающей соответствующим
требованиям вентиляции.
При установке системы дымоудаления
обратите внимание на соединения, чтобы
избежать проникновения дыма в воздушный
контур.

Требования  к  установке  газового  проточного

водонагревателя

Материал  трубы  для  продуктов  сгорания  должен

быть    выполнен  из    коррозионностойких  негорючих

материалов  и  выдерживать  длительную  работу

при  300  градусов  нержавеющая,  оцинкованная  или

эмалированная  сталь,  алюминий,  медь  с  толщиной

стенки не менее 0,5мм.

Высота потолка не менее 2м. Наличие окна не менее

0,4 м2 и нормально действующей приточно-вытяжной

вентиляции. Подвод воды и газа должен выполняться

трубами  диаметрами  не  менее  присоединительных

на  выходных  патрубках  прибора.  Прибор  нельзя

монтировать на стене из горючего материала.

Параметры оборудования

Время срабатывания датчика

тяги не более

2 минут

(Продукт на максимальной мощности при полной

блокировке дымохода

 - ГОСТ 51847-2009

)

Диаметр выходного

патрубка колонки

113

ВНИМАНИЕ!!!
НИКОГДА НЕ ОТКЛЮЧАЙТЕ И НЕ
БЛОКИРУЙТЕ ДАТЧИК ПРОДУКТОВ
СГОРАНИЯ. ЭТО МОЖЕТ ПРИВЕСТИ К
ВЫХОДУ ИЗ СТРОЯ ПРИБОРА.
ПЛОХИЕ УСЛОВИЯ УДАЛЕНИЯ
ПРОДУКТОВ СГОРАНИЯ МОГЛУТ
ВЫЗВАТЬПОСТУПЛЕНИЕ ПРОДУКТОВ
СГОРАНИЯ В ПОМЕЩЕНИЕ, ЧТО МОЖЕТ
ВЫЗВАТЬ ОПАСНОСТЬ ОТРАВЛЕНИЯ
УГАРНЫМ ГАЗОМ.

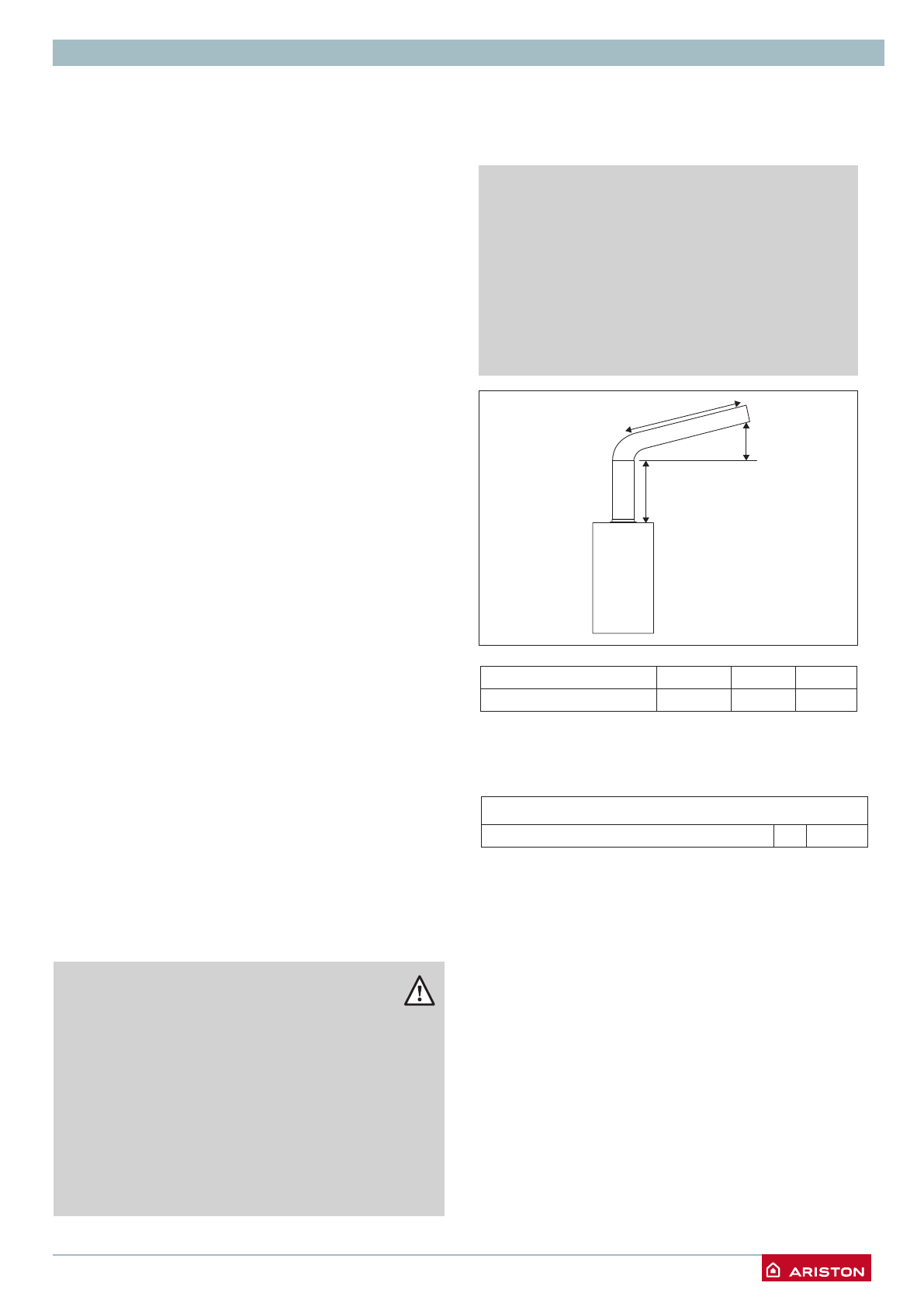

Вертикальное сечение дымохода составляет не
менее 500 мм (50 см).
Горизонтальный разрез требования к дымоходу,
как показано на рисунке ниже:

ВАЖНО!

  Убедитесь,  что  минимальная  тяга  в

вытяжном канале составляет ≥ значения, указанного

в следующей таблице:

ПРИМЕЧАНИЕ.
ЕСЛИ ВЫ НЕ МОЖЕТЕ УСТАНОВИТЬ
ДЫМОХОД С УКАЗАННЫМ РАЗМЕРАМИ
СЕКЦИЙ (ВЕРТИКАЛЬНАЯ -
ГОРИЗОНТАЛЬНАЯ - ВЕРТИКАЛЬНАЯ),
ВАМ НЕОБХОДИМО ОБРАТИТЬСЯ В НАШУ
СЛУЖБУ  ПОДДЕРЖКИ КЛИЕНТОВ И МЫ
СООБЩИМ ВАМ ОБ КАК ОРГАНИЗОВАТЬ
ДЫМОХОД ДЛЯ ВАШЕГО ДОМА.

1a

1b

1c

FAST 10 L RU

≥ 50 cm

100 cm

6 cm

FAST 10 L RU

Минимальная осадка

Pa

8

1a

1c

1b
