Внимание!
Перед присоединением аппарата тщательно прочистить газовые и водяные коммуникации.
3. Монтаж аппарата
Крепление аппарата
3 Расположить разметочное отверстие “А”
крепёжной пластины на высоте 597,5 мм над
осью трубы подачи холодной воды.
3 Проверить ориентацию пластины по отвесу,
накернить и просверлить 2 отверстия “В” для
монтажа крепёжной пластины.
3 Закрепить пластину на стене.
3 Надеть уплотнительные трубки “С” на два
опорных выступа пластины.
3 Вытащить, потянув на себя ручку регулятора
газа поз. 9 (рис. 2).
3 Отвинтить 4 винта поз. “V” (рис. 8)
крепления кожуха.
3 Снять кожух.
3 Посадить верхние отверстия каркаса на
опорные выступы крепёжной пластины (рис. 5).
Присоединение к коммуникациям
Аппарат поставляется в полностью собранном
виде, готовым к монтажу. Пакет с
принадлежностями содержит следующие детали.
Соединение для подачи природного газа (рис. 6):
3 1 кран,
∅
3/4” внутренняя /
∅
1/2” наружная поз.
14 (для моделей с расходом 10 и 13 л/мин) или 1
кран
∅
3/4” внутренняя /
∅
3/4” наружная поз. 14
(для модели с расходом 16 л/мин).
3 изогнутая втулка для присоединения пайкой
∅
14 x 0,75 поз. 15 с накидной гайкой и резиновой
прокладкой.
Оси трубы подачи
холодной воды.

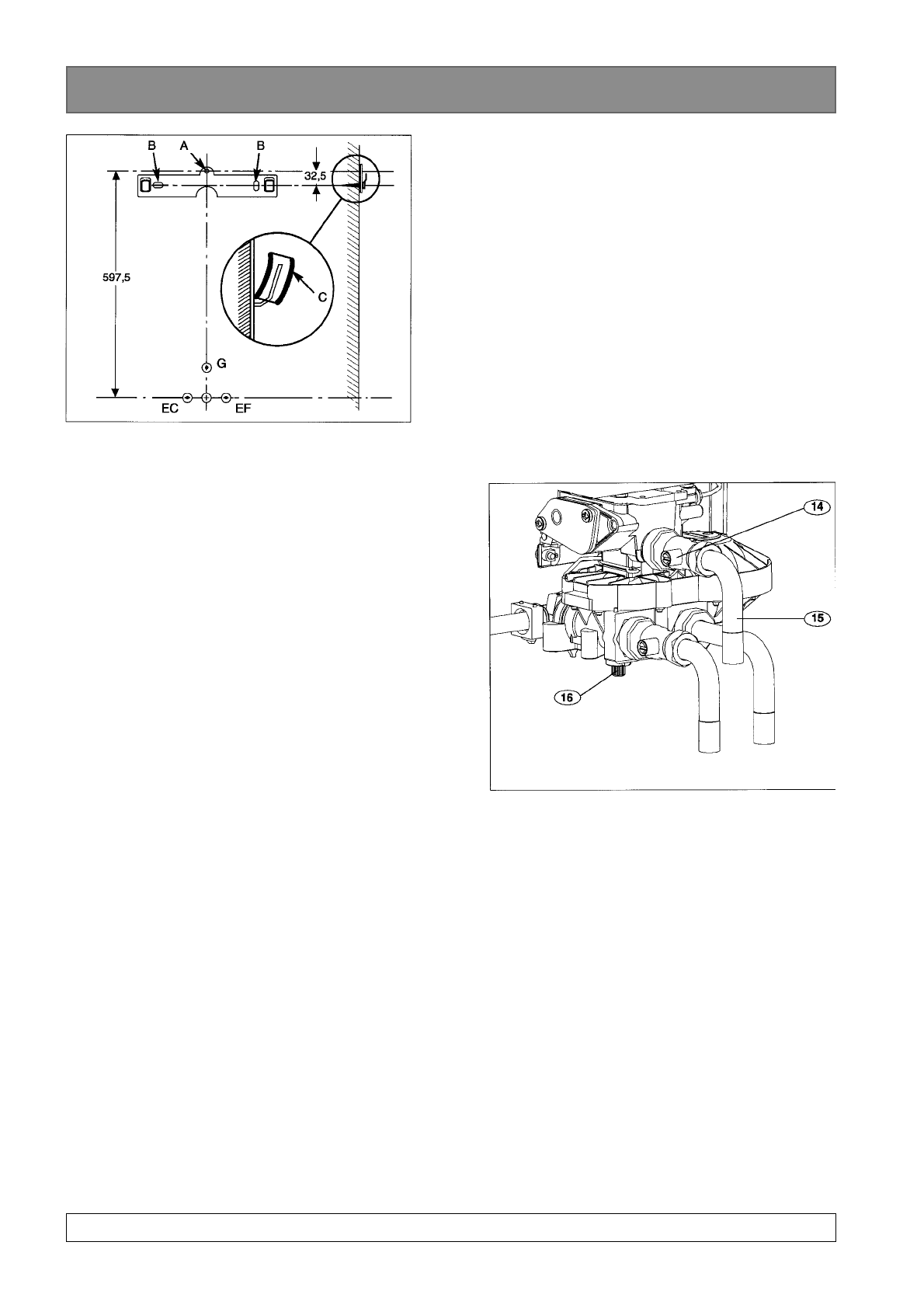

Рис. 5
Рис. 6
Присоединение к дымоходу (рис. 3)
Этот аппарат может быть присоединен только к дымоходу с естественной тягой, без нагнетания.
Труба дымохода вставляется в патрубок выходного отверстия тягопрерывателя (диаметр трубы
указан в таблице размеров на стр. 2).
Предусмотреть сосуд для отвода конденсата, который может образоваться на дымоходе, чтобы этот
конденсат не попал внутрь аппарата.
Монтаж должен выполняться с соблюдением требований СНиП 2.04.08–87*
