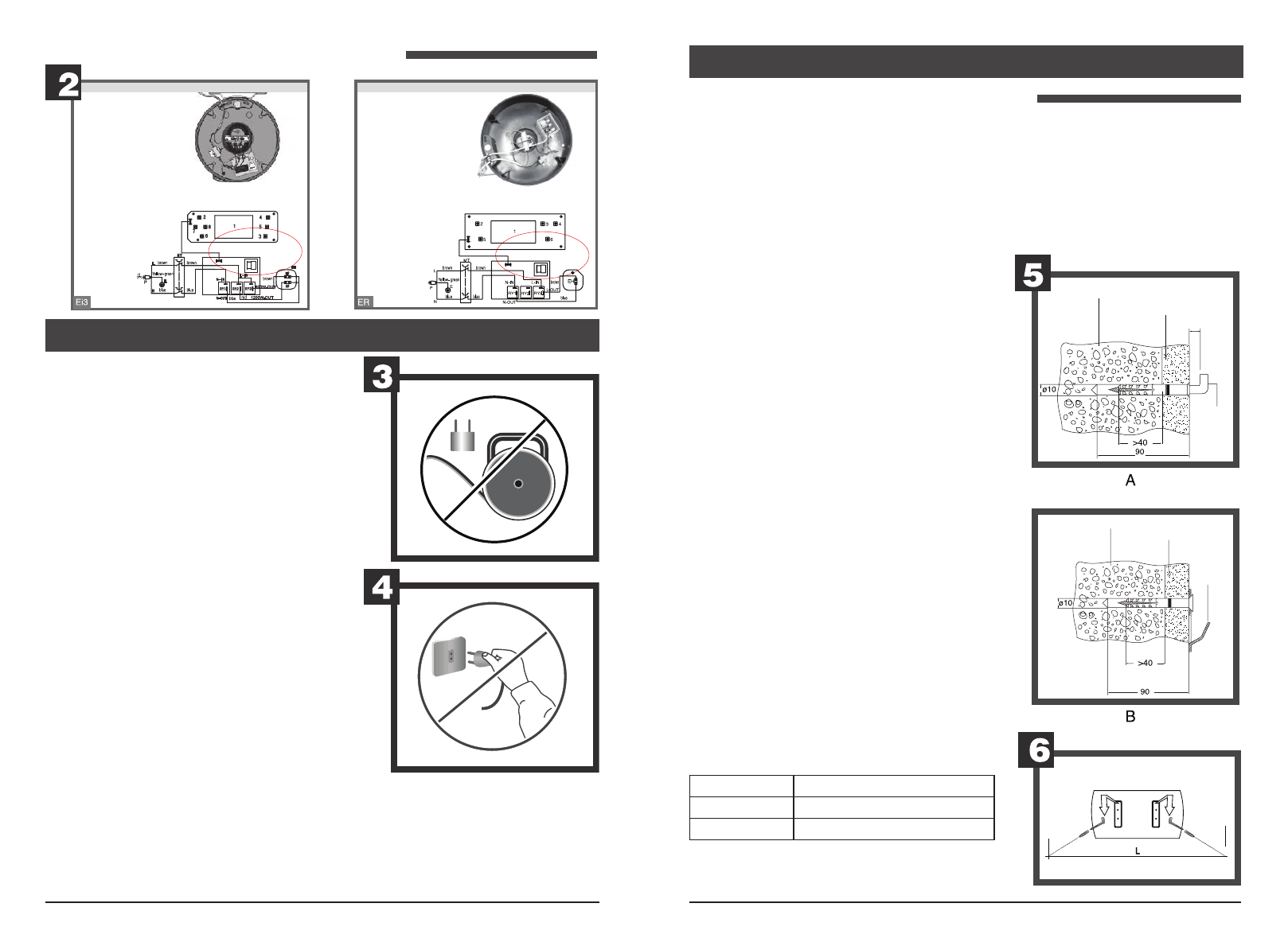

2.2 Электрическая принципиальная схема
принципиальная схема
принципиальная
электрическая схема
принципиальная
электрическая схема
MT: предохранительный
термостат
EH: электронагреватель-
ный элемент
H1: 1200 Вт
H2: 800 Вт
RY: реле
P: влагозащищенная
электрическая вилка
MT: предохранительный
термостат
EH: электронагреватель-
ный элемент
RY: реле
P: влагозащищенная
электрическая вилка
1. дисплей
2. кнопка включения
питания
3. кнопка IPS
4. кнопка выбора режимов
5. кнопка установки
6. кнопка выбора
скорости нагрева
7. кнопка «+»
8. кнопка «–»
1. дисплей
2. кнопка включения
питания
3. кнопка «–»
4. кнопка «+»
5. кнопка выбора
режимов
6. кнопка
установки
принципиальная схема
3
Общие предупреждения
4
Инструкции по установке
Местные нормы и правила могут ограничивать установ-
ку электрических водонагревателей в ванных комнатах.
Компания Ariston Thermo Group не несет ответствен-
ность за повреждения, вызванные неправильной
установкой пользователем или неверным выполнением
положений данного руководства. Установка должна вы-
полняться квалифицированными специалистами.
В частности, следует обратить внимание на следующие
моменты.
•Электропроводка должна соответствовать Правилам
устройства электроустановок (ПУЭ).
•Предохранительный клапан, поставляемый с устрой-
ством, должен быть в хорошем состоянии и не иметь
повреждений, запрещается регулировать его или за-
менять другим клапаном.
•Монтаж нагревателя должен выполняться квалифици-
рованными специалистами. Шурупы следует правильно
ввернуть в пластиковые дюбели.
•Проверьте соответствие напряжения в электросети
данным, указанным на паспортной табличке.
•Проверьте правильность выполненного заземления,
согласно действующим нормам и правилам. Сетевая
розетка для водонагревателя должна иметь контакт за-
земления и быть правильно заземленной. Провода за-
земления и нейтрали должны быть различными и легко
идентифицироваться (см. рис. 4).
•Не используйте какие-либо переходники или удлини-
тели для подключения водонагревателя. Запрещается
заменять вилку водонагревателя другой вилкой. Не
используйте розетки, подключенные к переносным или
барабанным удлинителям (см. рис. 3).
•Питание электрического водонагревателя должно
осуществляться от отдельной электрической линии
с электрораспределительного щита. Не допускается
подключение к этой линии дополнительных электриче-
ских устройств.
•Розетка электропитания нагревателя должна на-
ходиться в сухом месте, на удалении от источников
водяных брызг.
• В электрическом водонагревателе исполь-
зуется специальный сетевой шнур. В случае
повреждения его следует заменить специ-
альным сетевым шнуром с привлечением
квалифицированного специалиста.
• Для отключения нагревателя от сети
используйте двухполюсный выключатель
с зазором между разомкнутыми контактами
не менее 3 мм.
4.1 Установка водонагревателя на стену
4.1.1 Положение установки и требования к стене
• Стена должна выдерживать двойную массу нагревателя, заполненного водой.
• Чтобы снизить теплопотери, водонагреватель следует устанавливать как можно ближе к точке ис-
пользования воды. Вокруг водонагревателя рекомендуется оставлять свободное пространство не
менее 50 см для техобслуживания.
• Можно также использовать шурупы и дюбели другого типа в зависимости от конструкции стены. Но
имейте в виду, что дюбель должен входить в несущую часть стены не менее, чем на 40 мм (см. рис. 5).
4.1.2 Установка водонагревателя на L-образный крюк
Для установки 50-литровых нагревателей исполь-
зуйте L-образные крюки.
• С помощью ударной дрели просверлите в стене
два отверстия диаметром немного меньше, чем
диаметр дюбеля. Затем с помощью обычной дрели
расширьте отверстие до диаметра дюбеля.
• Вставьте дюбели в отверстия. Затем с помощью
гаечного ключа или других установочных приспосо-
блений вверните L-образный крюк так, чтобы рас-
стояние между головкой крюка и стеной составляло
7—10 мм. Головка L-образного крюка должна быть
повернута вверх. (См. рис. 5.)
• Медленно продолжайте опускать водонагрева-
тель пока он не останется висеть на стене; про-
верьте надежность его крепления на стене. При
этом имейте в виду указанное расстояние между
точками установки крюков (см. рис. 6).
Внимание!
Водонагреватель предназначен для
установки в помещении. Если в зимнее время не
планируется его использовать, слейте из него воду,
поскольку она может замерзнуть и повредить его.
4.1.3 Установка водонагревателя
на панель с крюками
Для 60-литровых водонагревателей необходимо
использовать панель с крюками.
• Закрепите панель с крюками на стене с помощью
прилагаемого шестигранного ключа (рис. 5B).
Внимание!
Когда головка винта прочно прижмет
панель с крюками к стене, перестаньте вворачивать
винты, чтобы не повредить панель.
• Медленно продолжайте опускать водонагрева-
тель пока он не останется висеть на стене; про-
верьте надежность его крепления на стене. При
этом имейте в виду указанное расстояние между
точками установки крюков (см. рис. 6).
Модель
Установочное расстояние L (мм)
50 ЛИТРОВ
434
60 ЛИТРОВ
576
Несущая часть стены
Несущая часть стены
Слой штукатурки
Слой штукатурки
Панель
с крюками
7—10 мм
L-образ-
ный крюк
