Ardesto EWH-100ACWMI - Инструкция по эксплуатации - Страница 100

G 1/2”

F

ø450

ø450

X

G 1/2”

F

ø450

ø450

X

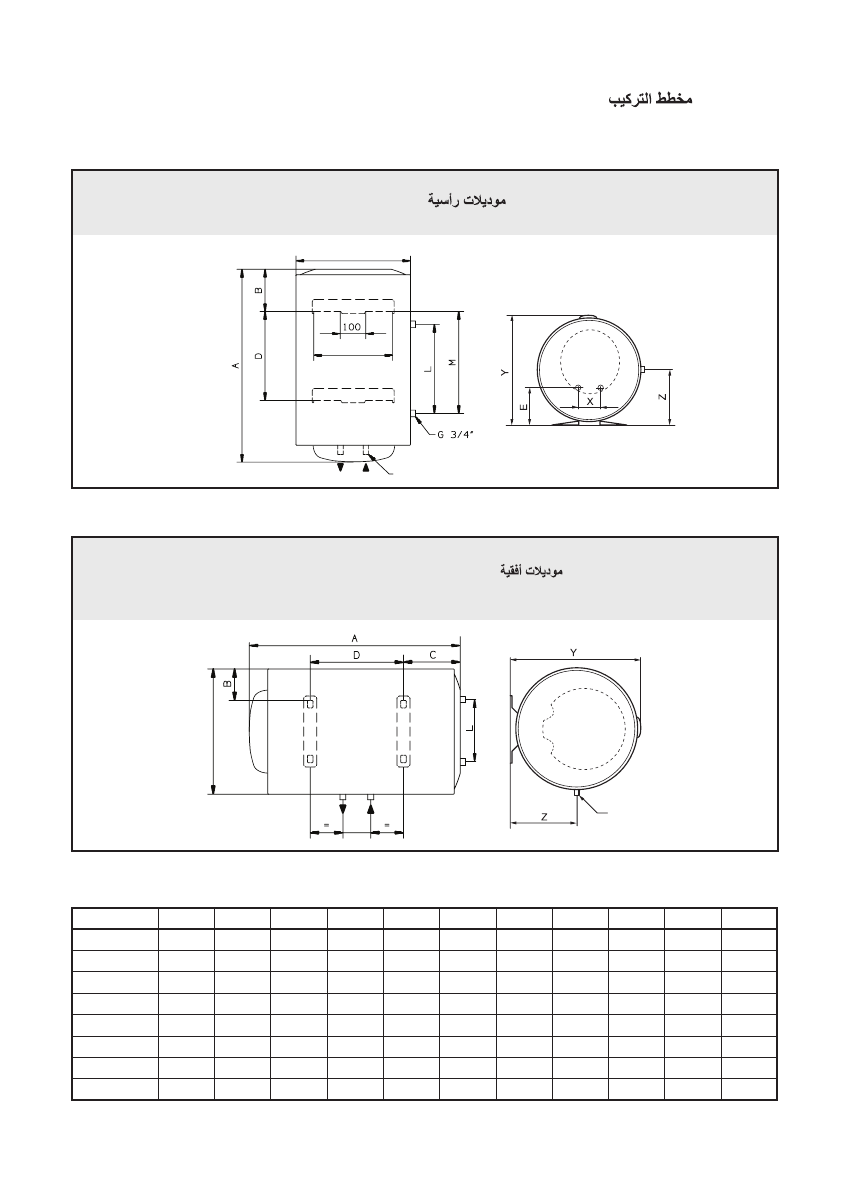

Schema installazione - Installation scheme - Schéma d’installation - Esquema de instalacion - Esquema

da instalaçao - Installationsscheme - Šema instaliranja - Схема установки -

 - Кондыру

ехемаеы - Installatieschema -

მონტაჟის სქემა

 -

Skema e instalimit

 -

Шема за инсталација

 -

Dijagram

instalacije -

Схема установки

Modelli verticali - Vertical models - Modèles verticaux - Modelos verticales - Modelos verticais - Senkrechtes Modell

- Vertikalni modeli - Модели дли вертикального монтажа -

 - Тіке туратын турлері - Verticale modellen -

ვერტიკალური მოდელები

 - Modele vertikale - Вертикални модели - Vertikalni modeli - Вертикальні моделі

Modelli orizzontali - Horizontal models - Modèles horizontaux - Modelos horizontales - Modelos horizontais - Waagerechtes

Modell - Horizontalni modeli - Модели дли горизонтального монтажа -

 - Жатыс орнажтыратын турлері -

Horizontale modellen

 -

ჰორიზონტალური მოდელები

 - Modele horizontale - Хоризонтални модели - Horizontalni modeli

- Горизонтальні моделі

G 1/2”

MOD.

A

B

C

D

E

F

L

M

X

Y

Z

50 V

543

163

–

–

165

310

–

–

100

480

–

80 V

748

163

–

–

165

310

–

–

100

480

–

100 V

900

163

–

–

165

310

–

–

100

480

–

80 T

748

163

–

–

165

310

350

370

100

480

245

100 T

900

163

–

–

165

310

350

522

100

480

245

50 H

543

113

163

159

–

–

–

–

100

480

245

80 H/HT

748

113

178/190

334

–

–

235

–

100

480

245

100 H

900

113

178

486

–

–

–

–

100

480

245
