Э л е к т р и ч е с к о е п о д к л ю ч е н и е
Э л е к т р и ч е с к о е п о д к л ю ч е н и е

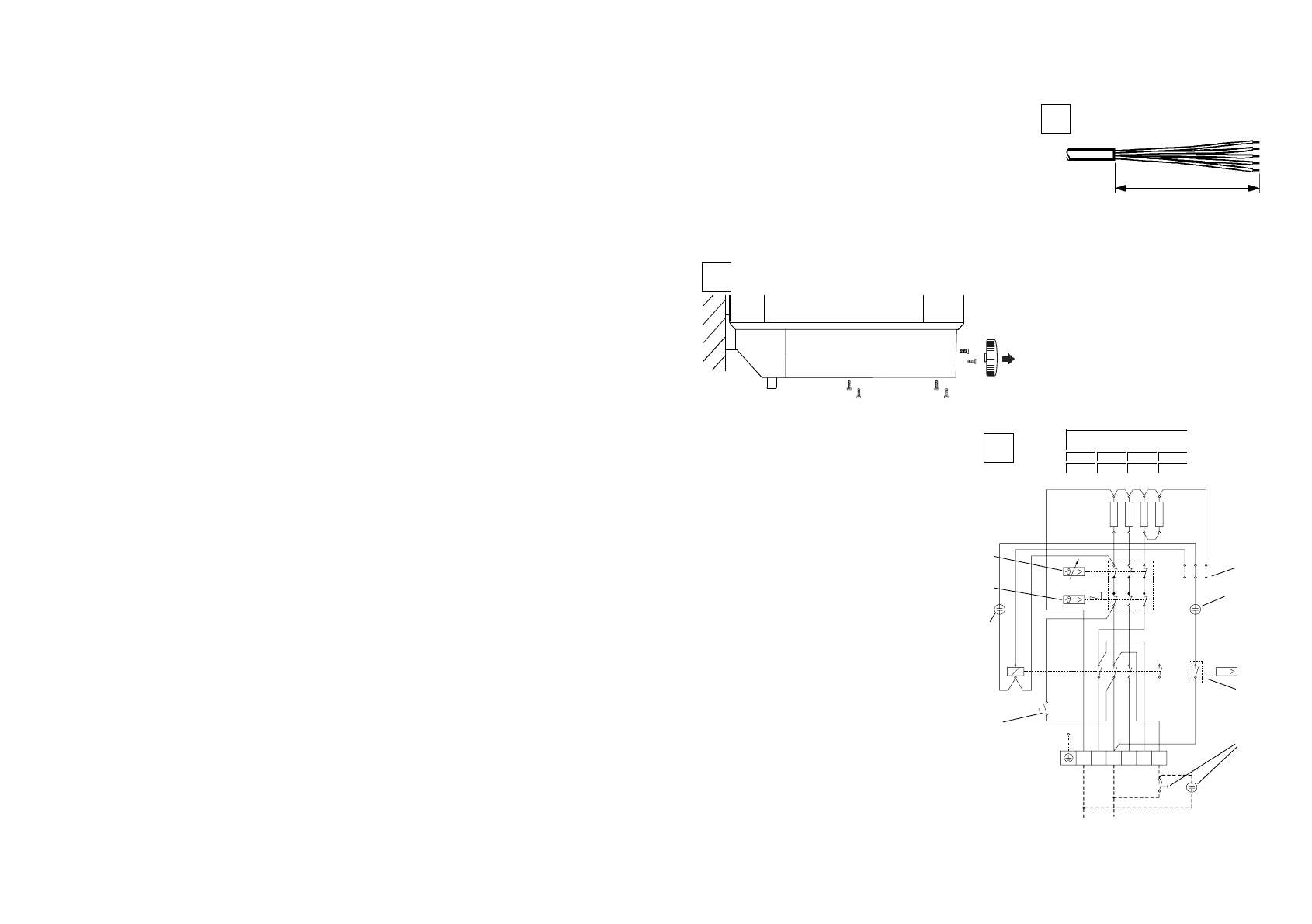

• Снимите ручку регулятора температуры, выкрутите винты, снимите нижнюю крышку
(рис. 10).
• Подготовьте кабель электропитания (рис. 7).
• Задайте мощность электронагревателя
(см. схему 12; 13; 14; 15).
• После выполнения электрических подключений
отметьте с помощью шариковой ручки на заводской табличке прибора заданную
мощность и напряжение электропитания.
10
Электрическая схема
(рис. 11)
1 Регулятор температуры
2 Защитный ограничитель температуры
3 Индикатор режима работы
4 Индикатор, указывающий на необходи-
мость замены анода
5 Соединитель для проводника N (нейт-
раль)
6 Реле анода
7 Кнопка включения ускоренного нагрева.
8 Кнопка дистанционного включения уско-
ренного нагрева (кабель с пластмассовым
кабельным сальником PG 11) устанавлива-
ется при монтаже в положение, показанное
на рис. 1 (поз. 13)
2-контурное подключение:
Один счетчик электроэнергии (рис. 13)
9 Контакт EVU
Два счетчика электроэнергии (рис. 12)
9 Контакт EVU
1-контурное подключение: (рис. 14)
Режим бойлера: (рис. 15)
• Установите ручку регулятора температуры и нижнюю крышку (рис. 10).
250 mm
7
11
1
2
3
4
230 В - ТЭН
2 кВт
2 кВт
1 кВт
1 кВт
248046-1
P
22
32
12
31
21
11
A1
A2
1
2
4
3
6
5
7
8
1
2
3
4
N L1 L2 L3 5
6
3
6
8
1
2
4
7
5
10
П о д с о е д и н е н и е в о д о п р о в о д а
П о д с о е д и н е н и е в о д о п р о в о д а
•
Закрытые
(напорные) водонагреватели предназначены для обслуживания
нескольких водоразборных точек.
– Установите узел защитных устройств (рис. 5), соответствующий условиям
эксплуатации
AD 786, код 612 896 786, при давлении в водопроводе до 5 бар.
AD 796, код 612 896 796, при давлении в водопроводе до 10 бар.
a - Предохранительный клапан
b - Обратный клапан
c - Сервисный клапан
d - Проходной запорный клапан (дроссель)
e - Редукционный клапан (AD 796)
– Размеры отводного трубопровода должны соответствовать размерам полностью
открытого предохранительного клапана. Трубопровод для сброса давления должен
быть выведен за пределы помещения.
– Трубопровод для сброса давления должен быть направлен вниз.
– Монтаж узла защитных устройств должен проводиться в соответствии с инструкцией
по монтажу.
– Максимальный расход через дросселирующий клапан узла защитных устройств
составляет 18 л/мин.
•
Открытые
(безнапорные) водонагреватели предназначены для обслуживания одной
водоразборной точки.
Эти приборы предназначены для работы в открытом (безнапорном) режиме.
Запрещается перекрывать излив и соединительный трубопровод.
– При этом варианте монтажа следует использовать водоразборную арматуру AEG для
настенных накопительных водонагревателей открытого типа (рис. 6).
– Перед подключением арматуры водопровод следует тщательно промыть водой.
– При использовании смесителя с душем на гибком шланге следует регулярно
проводить удаление известковых отложений.
– Излив должен быть всегда открыт. Не разрешается использовать аэраторы.
– Излишки воды, образующиеся в результате теплового расширения в режиме нагрева,
удаляются через излив (вода капает из излива).
– При эксплуатации, монтаже, вводе в эксплуатацию и техническом обслуживании
прибора следуйте требованиям инструкции, относящейся к закрытым (напорным)
водонагревателям.
