PINCONTROL
PINCONTROL
**) Кроме гидравлического сопротивления проточного водонагревателя следует учитывать потери
напора в системе трубопроводов.
ПРИНЦИП ДЕЙСТВИЯ ПРИБОРА
Проточный водонагреватель с микропроцессорной системой управления является напорным
прибором, предназначенным для нагрева воды и обслуживания одной или нескольких
водоразборных точек.
Электрический нагреватель включается автоматически по сигналу датчика расхода, если расход
воды составляет приблизительно 3 л/мин, и отключается при расходе приблизительно
2,0%2,5 л/мин.
Микропроцессорная система управления с помощью клапана с сервоприводом регулирует расход
воды и теплопроизводительность прибора в соответствии с температурой холодной воды на входе
и заданной температурой горячей воды.
Номинальное рабочее давление составляет 1 МПа (10 бар). Если давление в водопроводе
превышает это значение, то в систему следует установить редукционный клапан.
Предохранительный клапан не требуется.
Электрические нагревательные элементы имеют высокий КПД. Благодаря небольшой массе и
малой вместимости бака водонагреватель может также использоваться для нагрева воды с
высоким содержанием извести.
ПРЕДОХРАНИТЕЛЬНОЕ РЕЛЕ ТЕМПЕРАТУРЫ
ПРЕДОХРАНИТЕЛЬНОЕ РЕЛЕ ТЕМПЕРАТУРЫ
И ДАВЛЕНИЯ
И ДАВЛЕНИЯ
В случае нарушения условий эксплуатации
предохранительное реле температуры и давления
отключает электропитание прибора.
После срабатывания реле требуется осмотр прибора
квалифицированным специалистом. После устранения
причины срабатывания реле или неисправности включите
прибор (см. стр. 17).
Перед осмотром прибор следует обязательно отключить от
сети электропитания.

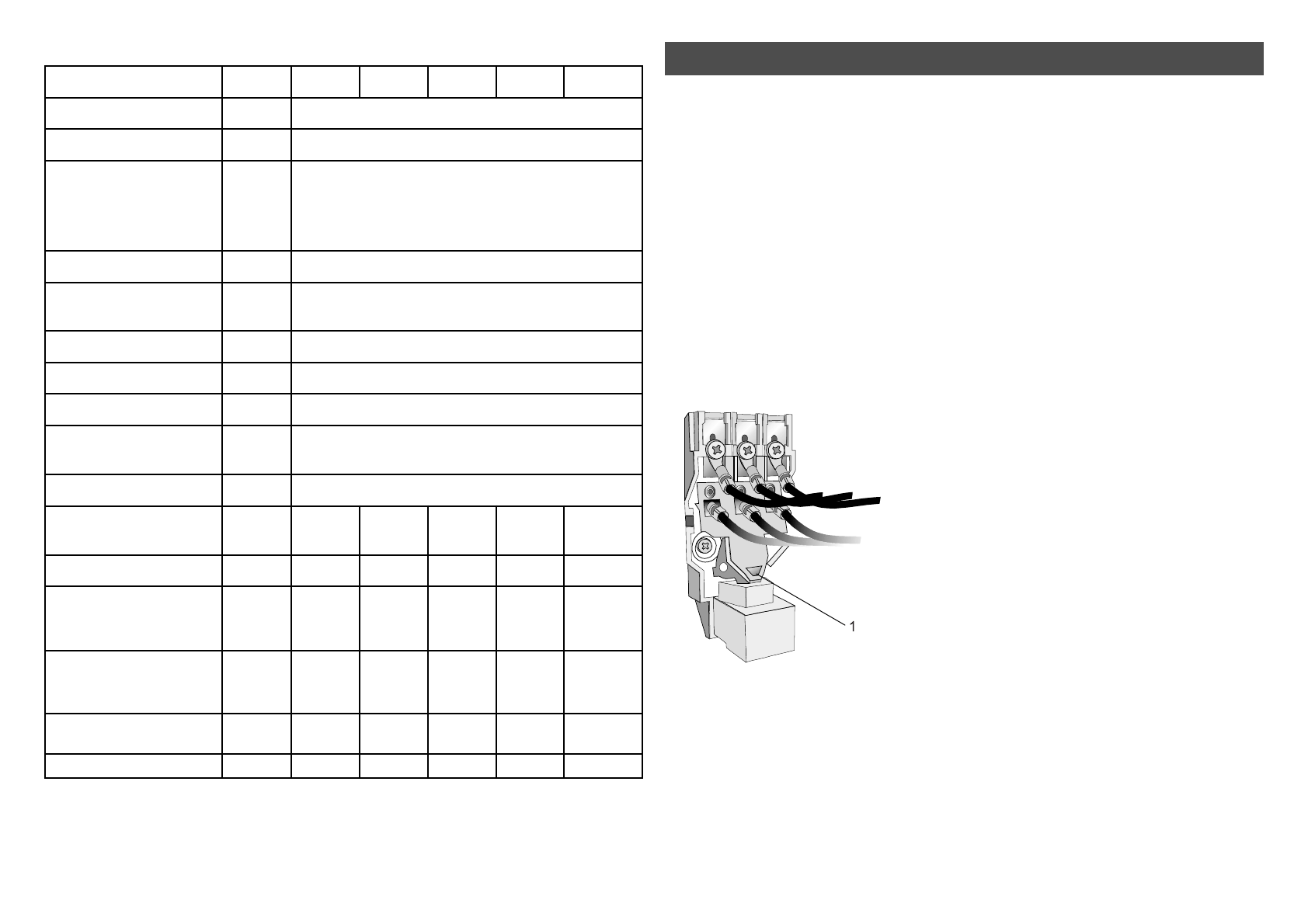

После этого осторожно надавите отверткой на выступ (1)
клеммной колодки до щелчка.
ВНИМАНИЕ!
Не допускается блокировать выступ контактной колодки.
ВНИМАНИЕ!
Запрещается изменять конструкцию предохранительного реле температуры и давления!
8
9
Модель
DDLT 12 DDLT 18 DDLT 21 DDLT 24 DDLT 27
Тип конструкции
Закрытый водонагреватель
Номинальная вместимость
л
0,4
Размеры:
% Ширина
% Высота
% Глубина
мм
226
469
90
Масса
кг
3,2
Номинальное избыточное
давление
МПа (бар)
1 (10)
Класс защиты согл. VDE
I
Степень защиты согл. VDE
IP 25 (защита от водяных струй любого направления)
Отметки об испытании
См. заводскую табличку
Размеры патрубков водяного
контура
G 1/2 A
Электропитание
400 В; 3 фазы + PE
Номинальная
теплопроизводительность
кВт
6/12
9/18
10,5/21
12/24
13,5/27
Ступени мощности
кВт
4/8
6/12
7/14
8/16
9/18
Гидравлическое
сопротивление (потери
напора)**
МПа (бар) 0,03(0,3)
0,04(0,4)
0,05(0,5)
0,06(0,6)
0,08(0,8)
Расход воды, при котором
включается
электронагреватель
л/мин
2,0
3,1
3,7
4,2
5,0
Расход воды при полной
производительности
л/мин
3,0
4,8
5,6
6,5
7,5
Максимальный расход воды
л/мин
3,8
5,8
6,6
7,3
8,2
