(*) Для моделей LCD и Thermodrive
ИСПОЛНЕНИЕ LCD И THERMODRIVE
ИСПОЛНЕНИЕ LCD И THERMODRIVE

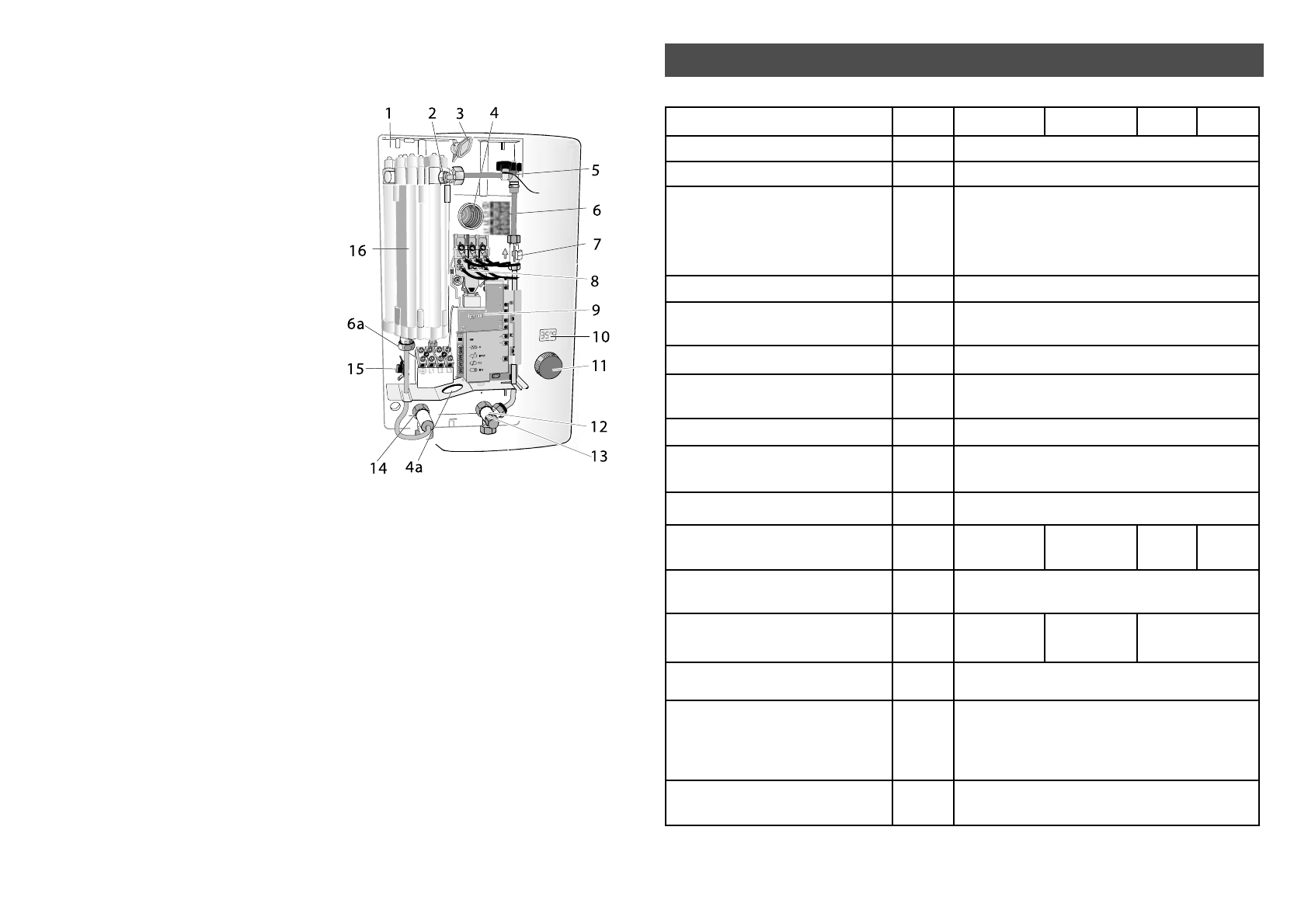

1 Задняя панель
2 Датчик температуры
3 Быстрозажимной фиксатор
4 Отверстие для ввода кабеля сверху
4a Отверстие для ввода кабеля снизу
5 Клапан с сервоприводом
6 Клеммная колодка для подключения к сети
электропитания сверху (устанавливается на
заводе%изготовителе)
6a Клеммная колодка для подключения к сети
электропитания снизу (может быть
переставлена по месту монтажа)
7 Датчик расхода
8 Предохранительное реле температуры и
давления
9 Блок управления
10 Индикатор заданной температуры
11 Ручка регулятора температуры
12 Сетчатый фильтр
13 Патрубок для забора холодной воды
14 Патрубок для отвода нагретой воды
15 Термореле с кнопкой возврата в исходное
состояние
16 Узел электронагревателя
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
BASIS, LCD, THERMODRIVE
BASIS, LCD, THERMODRIVE
6
7
Модель
DDLE 18
DDLE 21
DDLE 24 DDLE 27
Тип конструкции
Закрытый водонагреватель
Номинальная вместимость
л
0,4
Размеры:
% Ширина
% Высота
% Глубина
мм
226
469
90
Масса
кг
3,9 / 4,1(*)
Номинальное избыточное давление
МПа
(бар)
1 (10)
Класс защиты согл. VDE
I
Степень защиты согл. VDE
IP 25 (защита от водяных струй любого
направления)
Отметки об испытании
См. заводскую табличку
Размеры патрубков водяного контура
G 1/2 A
Электропитание
400 В; 3 фазы + PE
Номинальная
теплопроизводительность
кВт
18
21
24
27
Удельное сопротивление воды
при 15 ° С
Ом см
>1100
Гидравлическое сопротивление
(потери напора)**
МПа
(бар)
0,04(0,40) /
0,03 (0,3.0)(*)
0,035 (0,35) /
0,03 (0,3.0)(*)
0.35 (0,3) /
0,03 (0,3.0)(*)
Расход воды, при котором включается
электронагреватель
л/мин
3
Электромагнитные помехи,
создаваемые прибором
Электромагнитные помехи, создаваемые
прибором, соответствуют DIN EN 60 555 / VDE 0838
и требованиям Объединения немецких
электростанций (VDEW)
Максимальная температура воды
на входе
°C
70 °C (переключение ступеней мощностей
<= 45 °C)(*)
