10
11
Примечание
Показатели производительности в таблице даны на основе указанного эксплуатационного режима и подводимой тепловой
мощности. В случае изменения параметров производительность понижается (см. документацию на водонагреватель).
Данные по производительности в таблице даны с учетом смешения потоков горячей и холодной воды на выходе из бойлера до
приведенных температур. Без учета технических параметров смесительного клапана.
Указанные данные имеют отношение только к вертикально установленному оборудованию.
эксплуатационный режим
поправочные коэффициенты
Температура холодной воды: +10 °C
тем. теплоносителя: (+80/+70 °C)
тем. теплоносителя: (+70/+60 °C)
Температура теплоносителя: (+90/+80 °C)
при нагреве воды до 45°C :
0,8
при нагреве воды до 45°C :
0,6
при нагреве воды до 60°C :
0,75
-
Обязательно укомплектуйте водонагреватель группой безопасности бойлера!
Более подробная информация предоставлена в инструкции на оборудование
Представленная информация дана только для ознакомления. Не является офертой. Все права в отношении торговых знаков и изображеий соблюдены.
оБщие теХничесКие Параметры
макс. рабочее давление
макс. испытательное давление
максимальная температура
Контур отопления:
3 бар
Контур отопления:
4,5 бар
+90 °C
Контур водоснабжения:
8,6 бар
Контур водоснабжения:
11 бар
наименование
Smart 100 Smart 130 Smart 160 Smart 210 Smart 240 Smart 320 Smart 420
исПолнение / артиКУл
06602401 06602501 06602601 06602701 06602801 06618501 06618601
Duplex
-
-
-
-
-
-
06508101
Общий объем
л
105
130
161
203
242
318
413
Объем греющего контура
л
30
31
35
39
42
55
55
Площадь поверхности теплопередачи
м
2
1,03
1,26
1,54
1,94
2,29
2,65
3,24
Гидравлич. сопротивл. греющего контура
мбар
17
22
37
45
51
90
95
Присоединение греющего контура [F]
∅
1”
1”
1”
1”1/4
1”1/4
1”1/2
1”1/2
Присоединение контура ГВС [M]
∅
3/4”
3/4”
3/4”
3/4”
3/4”
1”1/2
1”1/2
Присоединение линии рециркуляции ГВС [F]
∅
3/4”
3/4”
3/4”
3/4”
3/4”
1”1/2
1”1/2
Масса пустого [нетто]
кг
49
55
65
75
87
141
167
Масса в упаковке [брутто]
кг
53
59
69
69
91
145
171
Габаритные размеры в упаковке [Ш / Г / В]
см
60 / 60 / 100 60 / 60 / 120 60 / 60 / 140 60 / 60 / 160 60 / 60 / 190 70 / 70 / 190 70 / 70 / 220

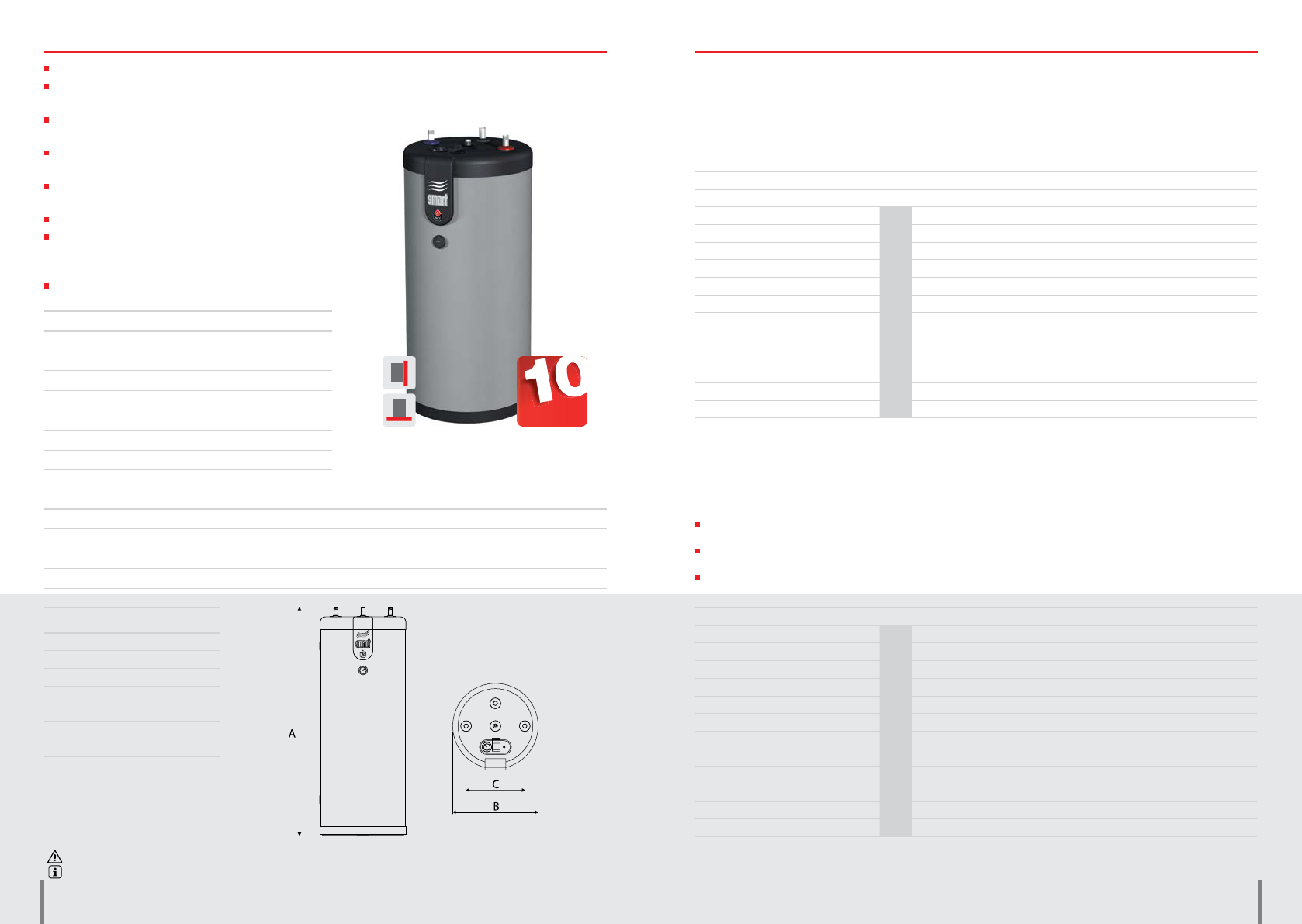

A,
мм
B,
мм
C,
мм
Smart 100
865
565
360
Smart 130
1025
565
360
Smart 160
1225
565
360
Smart 210
1497
565
360
Smart 240
1744
565
360
Smart 320
1593
660
270
Smart 420
2018
660
270
ХараКтеристиКи КонтУра Гвс
Производительность
Smart 100 Smart 130 Smart 160 Smart 210 Smart 240 Smart 320 Smart 420
-
-
-
-
-
-
Duplex
пиковая при нагреве до 40°C
л/10'
236
321
406
547
700
922
1195
пиковая при нагреве до 45°C
л/10'
202
275
348
469
600
790
1012
пиковая при нагреве до 60°C
л/10'
117
161
209
272
337
504
620
пиковая при нагреве до 40°C
л/60'
784
1063
1349
1820
2319
2666
3151
пиковая при нагреве до 45°C
л/60'
672
911
1156
1560
1988
2285
2608
пиковая при нагреве до 60°C
л/60'
384
549
689
913
1165
1368
1513
непрерывная при нагреве до 40°C
л/ч
658
890
1132
1527
1943
2093
2536
непрерывная при нагреве до 45°C
л/ч
564
763
970
1309
1665
1794
2058
непрерывная при нагреве до 60°C
л/ч
320
465
576
769
994
1037
1153
Мощность теплообменника [
∆
t =75°К]
кВт
23
31
39
53
68
73
88
Время нагрева от котла от 10 до 80°C
минут
24
22
22
20
20
23
24
Расход греющей жидкости [
∆
t =10°К]
л/ч
2100
2600
3500
4200
5500
6200
6400
аКсессУары
артикул
наименование
10800102
Комплект быстрого монтажа для бойлера (только для мод.
STD
)
10800179
Обвязка греющего контура в каскад (тип А) (только для мод.
FLR
)
10800180
Обвязка греющего контура в каскад (тип B) (только для мод.
FLR
)
артикул
наименование
модификация
06602401
Smart 100
STD
06602501
Smart 130
STD
06602601
Smart 160
STD
06602701
Smart 210
STD
06602801
Smart 240
STD
06618501
Smart 320
FLR
06618601
Smart 420
FLR
06508101
Smart 420 Duplex
FLR
Нагрев от котла
Напольная (мод. STD и FLR) или настенная
(мод. STD) установка
Горизонтальная настенная установка (только
для мод. STD)
Кронштейны для монтажа на стену - в
комплекте (только для мод. STD)
Эффективная
теплоизоляция
из
пенополиуретана (50 мм)
Панель управления нагревом в комплекте
Версия Duplex для эксплуатации с агрессивной
водой (повышенное содержание растворенных
минеральных солей, газов или хлоридов)
Встроенная гильза (
∅
8 мм
)
из нержавеющей
стали для температурного датчика
ОТ ПРОТЕЧКИ
Л Е Т Г
А Р А Н Т
И И
Д О
