Подача холодной воды
в водонагреватель.
Подача горячей воды в
систему ГВС
1 2 3
4
5
6 7
8
9
11
10
12
Горизонтальный монтаж
Вертикальный монтаж
ПОДКЛЮЧЕНИЕ К КОНТУРУ ВОДОСНАБЖЕНИЯ (Типовой монтаж на стене)
1.
Запорный клапан
2. Редуктор давления
3. Обратный клапан
4. Запорный клапан
5. Расширительный бак
6. Манометр
7. Предохранительный клапан
8. Дренажный кран
9. Заземление
10. Запорный клапан
11. Термостатический смесительный клапан
12. Точка водоразбора
ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Основные инструкции по безопасности
•
Обратитесь к инструкции по безопасности. Несоблюдение этих инструкций
может привести к повреждению системы, тяжелым травмам или смерти.
•
Вы можете обжечься горячей водой! ACV рекомендует использование
термостатического смесителя, для нагрева воды максимум до 60°C.
Основное руководство по корректному функционированию прибора
•
Трубопровод подачи холодной санитарной воды в бойлер должен
присоединяться через группу безопасности, содержащую следующие
устройства: запорный кран, обратный клапан, предохранительный клапан,
настроенный на 7 бар и расширительный бак системы ГВС, необходимого
объема. Убедитесь, что монтаж предохранительного клапана к бойлеру
сделан без использования запорной арматуры и других устройств,
препятствующих нормальной работе предохранительного клапана
•
Третий патрубок на бойлере может быть использован для подключения
контура рециркуляции ГВС. Если соединение не используется, замените
защитную заглушку на латунную заглушку соответствующего размера.
Общее замечание
•
В некоторых странах компоненты гидравлической обвязки должны быть
дополнительно сертифицированы.
•
На рисунке изображена принципиальная схема.
r u
13
Comfort
: A1002439- 661Y1000 • G
EN
FR
NL
ES
IT
DE
PL
RU
И Н С Т Р У К Ц И И П О УС ТА Н О В К Е
Комплект поставки
•
Бойлер Comfort в сборе.
•
Инструкция по монтажу и эксплуатации
•
Класс энергопотребления
УПАКОВКА
Все оборудование поставляется в индивидуальной упаковке полностью собранным, и
проверенным.

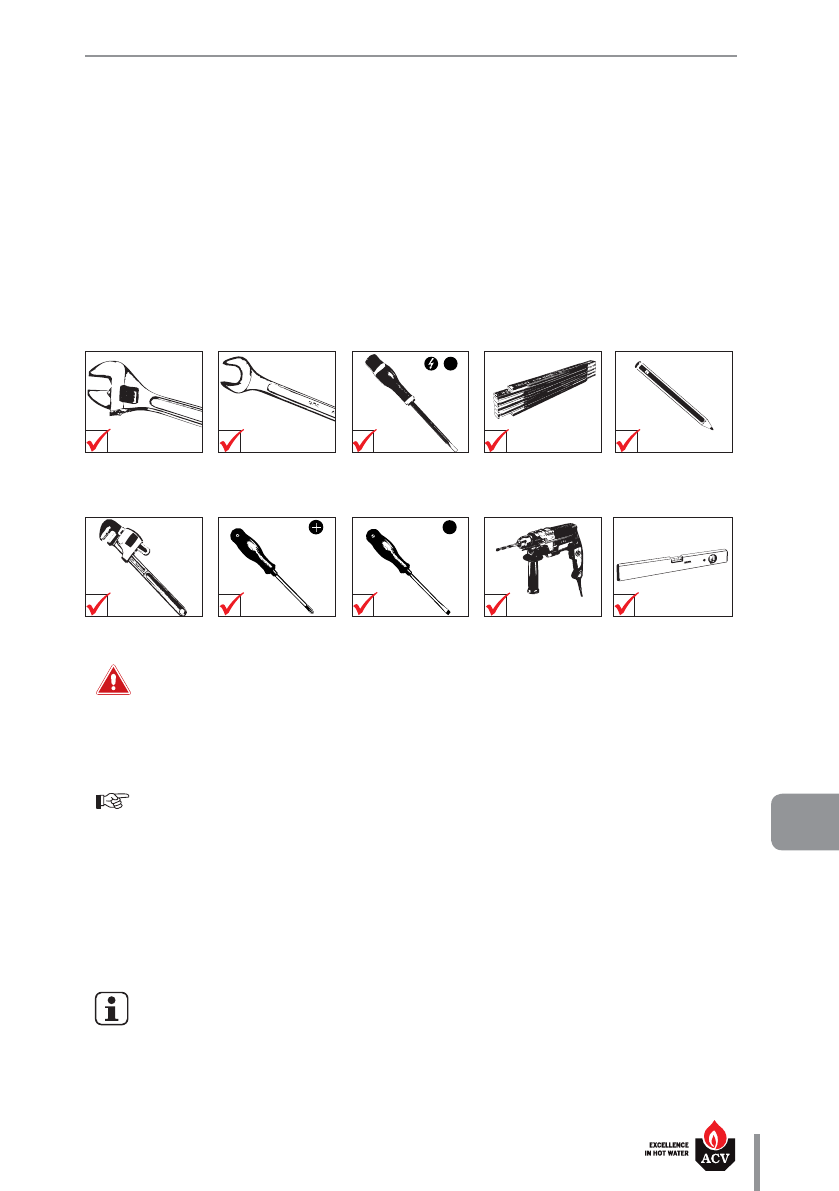

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ (не поставляются с устройством)
