6
РУ
ССКИЙ
FRANC
AIS
NEDERLANDS
ESP
AN
~
OL
IT
ALIANO
DEUTSCH
661Y0700.B
ENGLISH

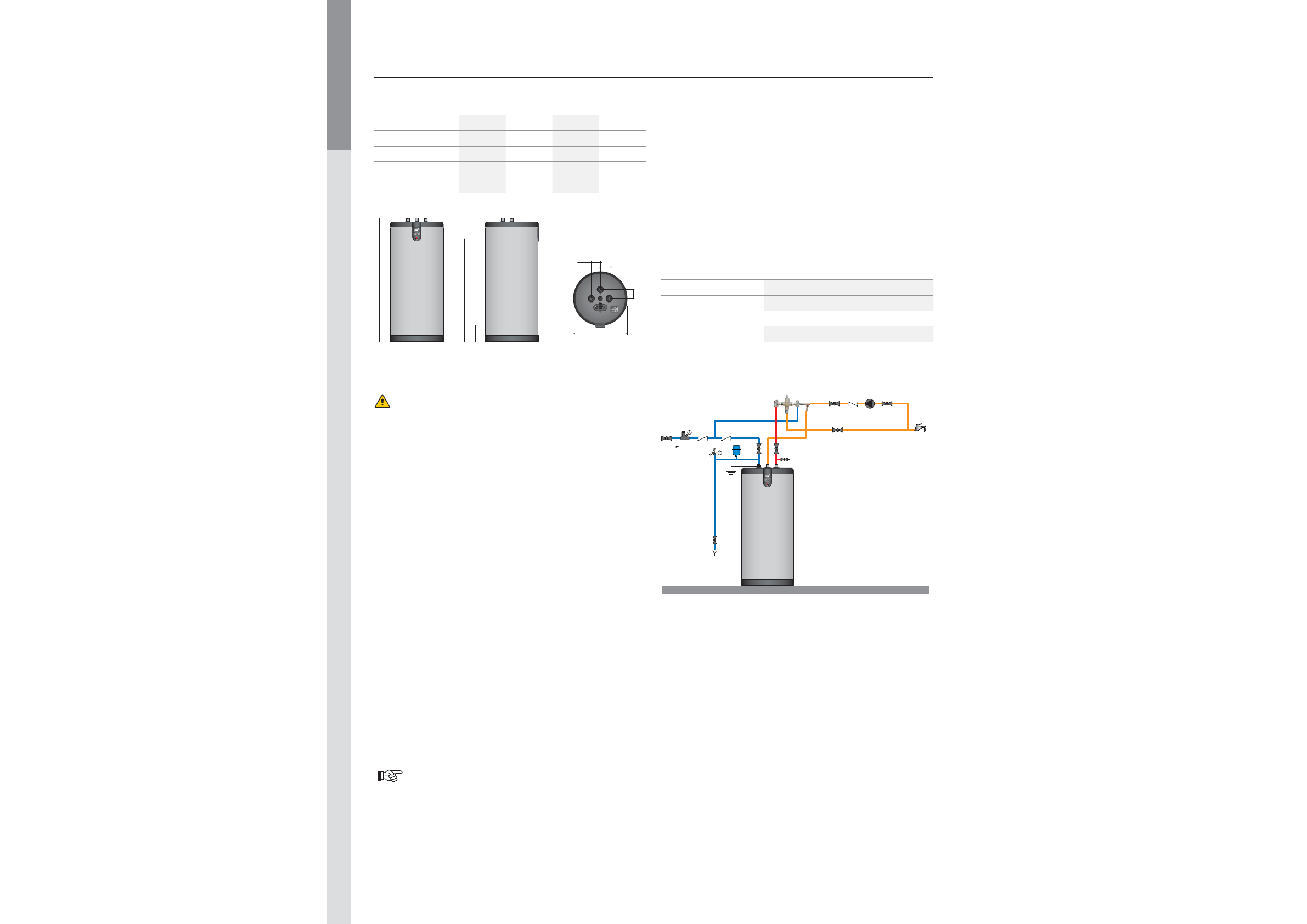

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГАБАРИТЫ
SL
320
SL
420
SL
600
SL
800
A mm
1593
2018
1892
2292
B mm
1280
1705
1583
1983
C mm
250
250
255
255
D mm
660
660
817
817
Вес пустого, кг
141
167
238
280
УСТАНОВКА
Данный бойлер не должен устанавливаться в местах, где он
будет подвергаться воздействию атмосферных осадков.
выберите подходящее место для установки бойлера, в
соответствии с расположением котла и трубопроводов систем
холодного и горячего водоснабжения, для снижения потерь
тепла и уменьшения потерь давления.
Только напольная установка.
C
B
A
135
D
135
135
ГИДРАВЛИЧЕСКИЕ ПОДСОЕДИНЕНИЯ
Модели
Подсоединения системы отопления
SL 320 / 420
1”1/2 [
вн
]
SL 600 / 800
2" [
вн
]
Модели
Подсоединения ГВС
SL 320 / 420 / 600 / 800
1”1/2 [
нар
]
ПРИСОЕДИНЕНИЕ КОНТУРА ГОРЯЧЕГО
ВОДОСНАБЖЕНИЯ
Установка предохранительных устройств на контур
нагрева санитарной воды обязательна.
Для предотвращения попадания воды на корпус
бойлера группа безопасности не должна
устанавливаться непосредственно над бойлером.
Третий патрубок подключения к системе горячего
водоснабжения может использоваться для
подключения к нему контура рециркуляции ГВС.
Гидравлические устройства должны быть разрешены
к применению в соответствии с местными нормами и
правилами.
РЕКОМЕНДАЦИИ
• Трубопровод подачи холодной санитарной воды в бойлер
должен присоединяться через группу безопасности,
содержащую следующие устройства:
- Отсекающий кран [1]
- Обратный клапан [3]
- Предохранительный клапан [4]: (настроен на P < 1 МПа)
- Расширительный бак системы ГВС, необходимого объема.
• Если давление в системе водоснабжения более 0,6 МПа (6
бар), то необходимо установить редуктор давления [2] перед
группой безопасности бойлера.
• Рекомендуется использовать разъемные соединения
для легкого демонтажа устройств. Предпочтение лучше
отдать диэлектрическим версиям, для предотвращения
электрохимической коррозии в следствии использования
разнородных металлов, таких как медь
и
гальванизированная
сталь.
• Установка расширительного бака предотвращает
срабатывание предохранительного клапана, и,
следовательно, потерю воды).
• Объем расширительного бака ГВС:
18 литров: для следующих моделей: 320
24 литров: для следующих моделей: 420
35 литров: для следующих моделей: 600/800
Для получения дополнительной информации
обратитесь к инструкции производителя,
расширительного
бака.
2
7
5
6
1
1
4
8
10
1
3
9
1
1
3
3
1
11
1. Отсекающий кран
2. Регулятор давления
3. Обратный клапан
4. Расширительный бак
5. Предохранительный клапан
6. Сливной кран
7. Воздухоотводчик
8. Термостатический смесительный клапан
9. Циркуляционный насос
10. Точка водоразбора
