7.1  Включение  и  отключение  винного  шкафа  производится  штепсельной  вилкой

сетевого шнура (не рекомендуется тянуть за шнур).

7.2 Температурный режим задается и регулируется с помощью контроллера

EV3B22

.

7.2.1  Контроллеры

EV3B22

  обеспечивают:  поддержание  температурного  режима

в  камере,  индикацию  температуры,  включение  звуковой  сигнализации  при  выходе

температуры  в  камере  за  установленные  пределы.  Датчики  температур  размещаются

внутри  камер  винного  шкафа.  Органы  управления  выведены  на  панель  управления

винного шкафа (рис.2):

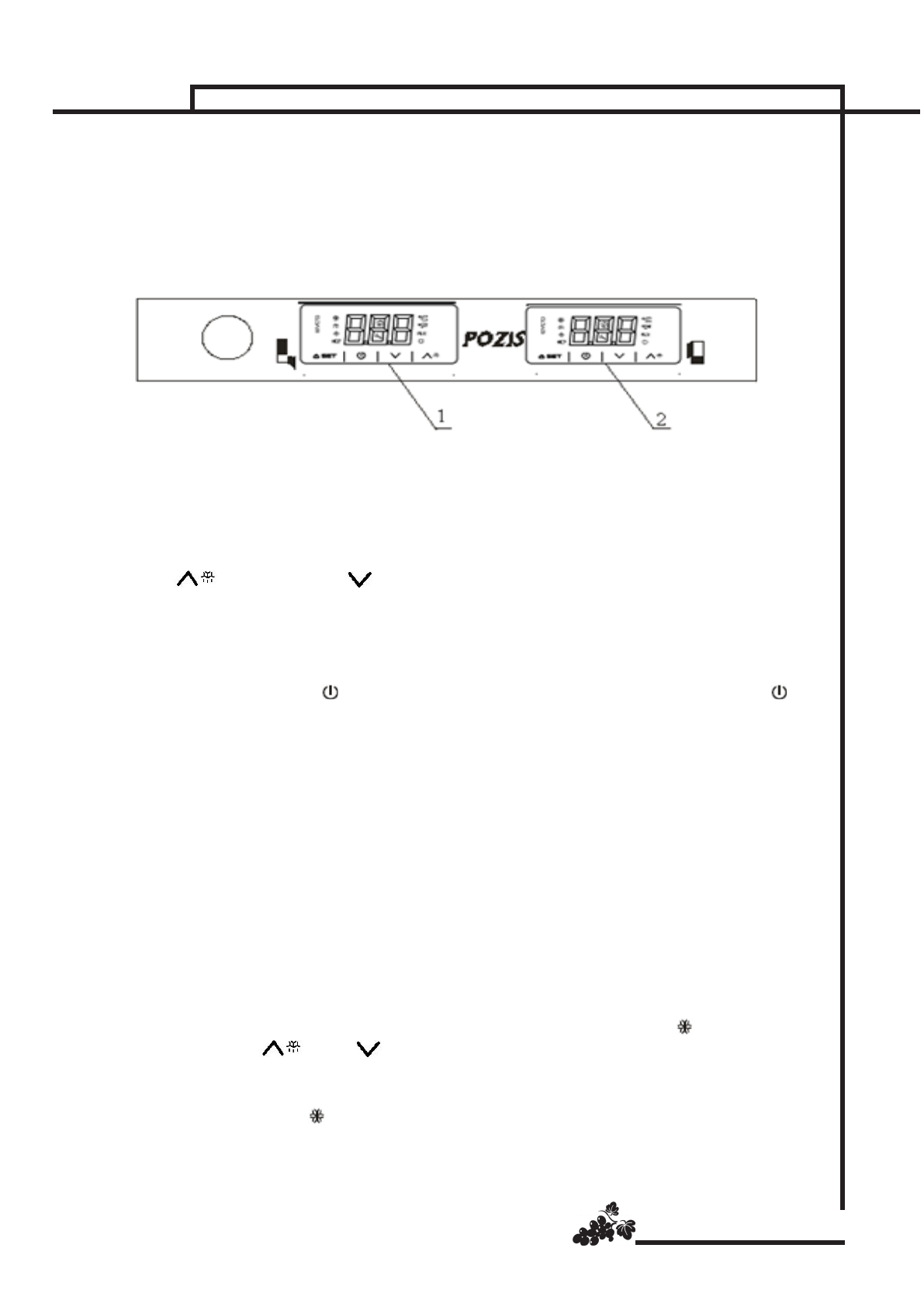

Рис. 2  Схема расположения приборов управления

1 – контроллер нижней камеры;  2 – контроллер  верхней камеры

– экран (трехразрядный индикатор), предназначенный для отображения информации;

– кнопка  «SET»,  предназначена  для  входа  в  режим  задания  температур  (уровень

Пользователя),  а  также  для  записи  новых  установленных  значений  параметров  в

энергозависимую память контролера (уровень Наладчика сервисного центра)

– кнопки

 (увеличить) и

 (уменьшить) предназначены для задания изменения

значения параметров и восстановления стандартных значений.

Рабочие состояния устройства следующие (отображаются на его дис-плее):

– Состояние “on” (включено), - устройство подключено к электропитанию и включено;

– Состояние  “stand-by”  (ожидание),  –  контроллер  подключен  к  электропитанию,  но

выключен с помощью кнопки   ; Холодильник выключен, будет светиться значок   .

– Состояние “off” (выключено), –  контроллер к электропитанию не подключен.

Для блокировки клавиатуры выполните следующее:

– Убедитесь, что никакая процедура не выполняется.

– Не выполняйте никаких действий с клавишами контроллера в течение 30 сек. На

дисплее на 1 секунду появится надпись “Loc”, после чего клавиатура будет автоматически

заблокирована.

Для разблокировки клавиатуры:

– Нажмите  кнопку  «SET»  и  удерживайте  ее  нажатой  в  течение  4  с.  На  дисплее  в

течение 4 секунд будет отображаться “UnL” (клавиатура разблокирована).

7.2.2  Изменение  параметров,  которые  производятся  на  уровне  Пользователя

(изменение  установок  температур).  Температурный  режим  в  холодильных  камерах

производится заданием температуры, выбираемой из диапазона от 8 до 15°С. При этом

температура в холодильных камерах должна быть Тзад. ±3,0°С.

Убедитесь, что клавиатура не заблокирована и никакая процедура не выполняется;

Кратковременно нажмите кнопку «SET». Начнет мигать светодиод  ;

Нажатием  кнопок

  или

    выберите  необходимое  значение  температуры,

действие возможно в течение 15 секунд;

Кратковременно  нажмите  кнопку  «SET»,  либо  не  выполняйте  никаких  действий  в

течение  15  сек.  Светодиод      погаснет  и  устройство  завершит  процедуру  установки

температуры.  Значение  рабочей  установки  может  быть  задано  также  с  помощью

параметра SP.

На предприятии-изготовителе установленная температура в камерах холодильника

8°С.
