46
винт, после того как дверь будет выровнена.

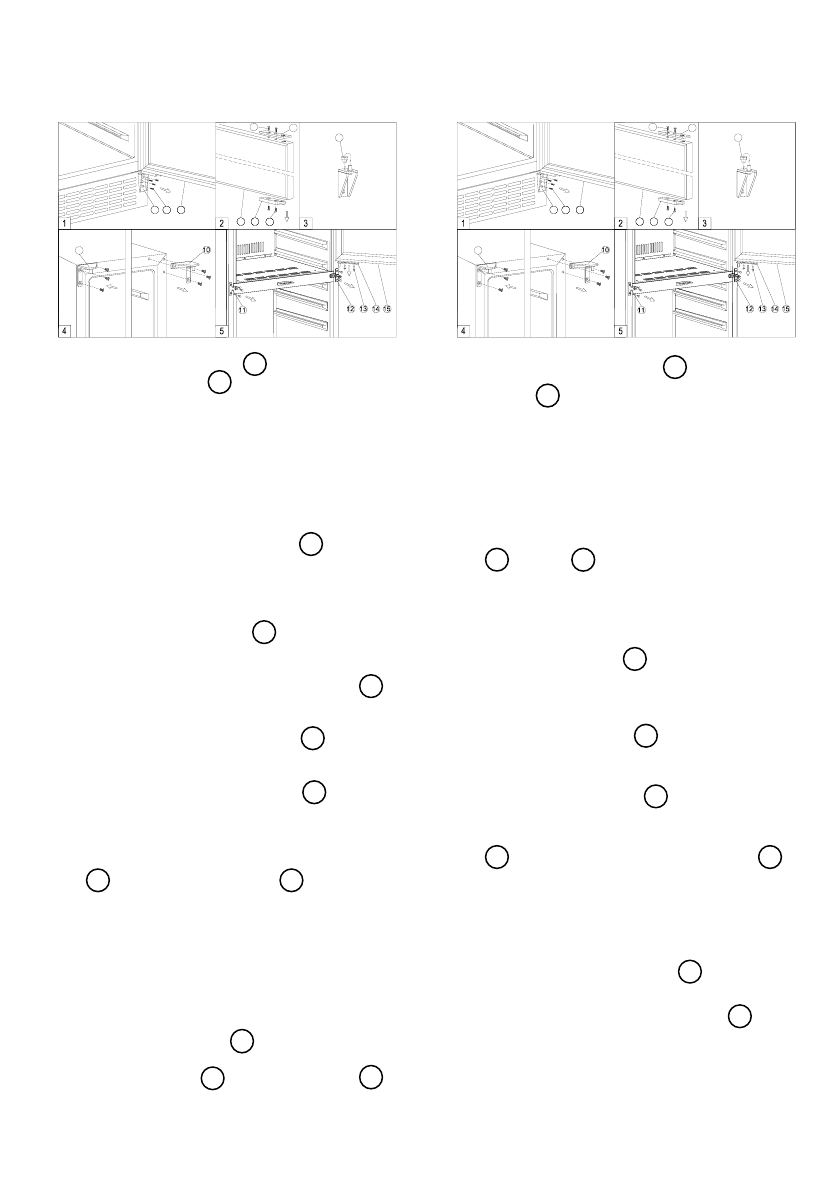

ЧЕРТЕЖ 3 – Для высоких моделей
1
2
8
9
4
5
6
7
3
3
1.
Удалите нижнюю петлю
,
открутив четыре
крепежных винта
.
Крепко удерживайте
стеклянную дверь после удаления крепежных
винтов (Рис. 1).
2.
Аккуратно потяните вниз, чтобы снять
стеклянную дверь с правой верхней петли и
поместите дверь на мягкой поверхности,
чтобы избежать её повреждения. Затем
снимите правую верхнюю петлю
. (
Рис. 4)
3.
Удалите заглушки на левой стороне шкафа и
используйте их, чтобы закрыть резьбовые
отверстия на правой стороне.
4.
Прикрутите левую петлю
,
прилагаемую к
прибору, на левую сторону шкафа
. (
Рис.
4)
5.
Открутите и переместите дверной стопор
на противоположную сторону. В то же время
переместите стопорный болт
нижней
петли к указанному месту или отвинтите и
переместите шарнирный болт
нижней
петли к указанному месту.
(
Рис. 5 и 3)
6.
Отвинтите и переместите дверной адаптер
и защелкните задвижку
на верхней
обозначенной позиции стеклянной двери.
(
Рис. 2)
7.
Поверните дверь на 180 ° и переместите
стеклянную дверь в указанное положение.
Затем прикрутите нижнюю петлю слева в
указанном месте и затяните ее (Рис. 5)
8.
Проверьте и отрегулируйте выравнивание
двери, ослабив винты
и переместив
адаптер двери
. Затяните винты
после того, как дверь будет выровнена. (Рис.
5)
ЧЕРТЕЖ 4 – Для двухзоновых моделей
1
2
8
9
4
5
6
7
3
3
1.
Снимите нижнюю петлю
,
открутив 4
винта
.
Будьте осторожны, чтобы
удержать нижнее стекло двери после снятия
винтов. А затем осторожно потяните вниз,
чтобы снять нижнюю стеклянную дверь с
середины петли, и поместите дверь на
мягкой поверхности, чтобы избежать её
повреждения. (Рис. 1)
2.
Отвинтите и переместите дверной адаптер
и
к
противоположному
обозначенному
положению
нижней
стеклянной двери. (Рис. 2)
3.
Удалите дверной адаптер, открутив два
фиксирующих винта
.
Будьте осторожны,
крепко удерживайте верхнюю стеклянную
дверь после снятия винтов. А затем
осторожно потяните вниз, чтобы снять
верхнее стекло двери
с верхней петли и
поместите его на мягкой поверхности, чтобы
избежать его повреждения. Затем снимите
правую верхнюю петлю
. (
Рис. 5 и 4)
4.
Открутите и переместите среднюю петлю
и среднюю фиксирующую пластину
в противоположную позицию. (Рис. 5)
5.
Удалите заглушки на левой стороне шкафа и
используйте их, чтобы закрыть резьбовые
отверстия на правой стороне.
6.
Прикрутите левую петлю
на левую
сторону шкафа. (
Рис.
4)
7.
Переместите дверной адаптер
на
среднюю петлю.
8.
Установите верхнюю стеклянную дверь в
указанном
месте
и
установите
два
стопорных винта для соединения дверного
14
9
11
12
10
15
13
7
4
2
1
6
5
6
4
5
7а
7
10
8
9
2
1
