8
Type B
•

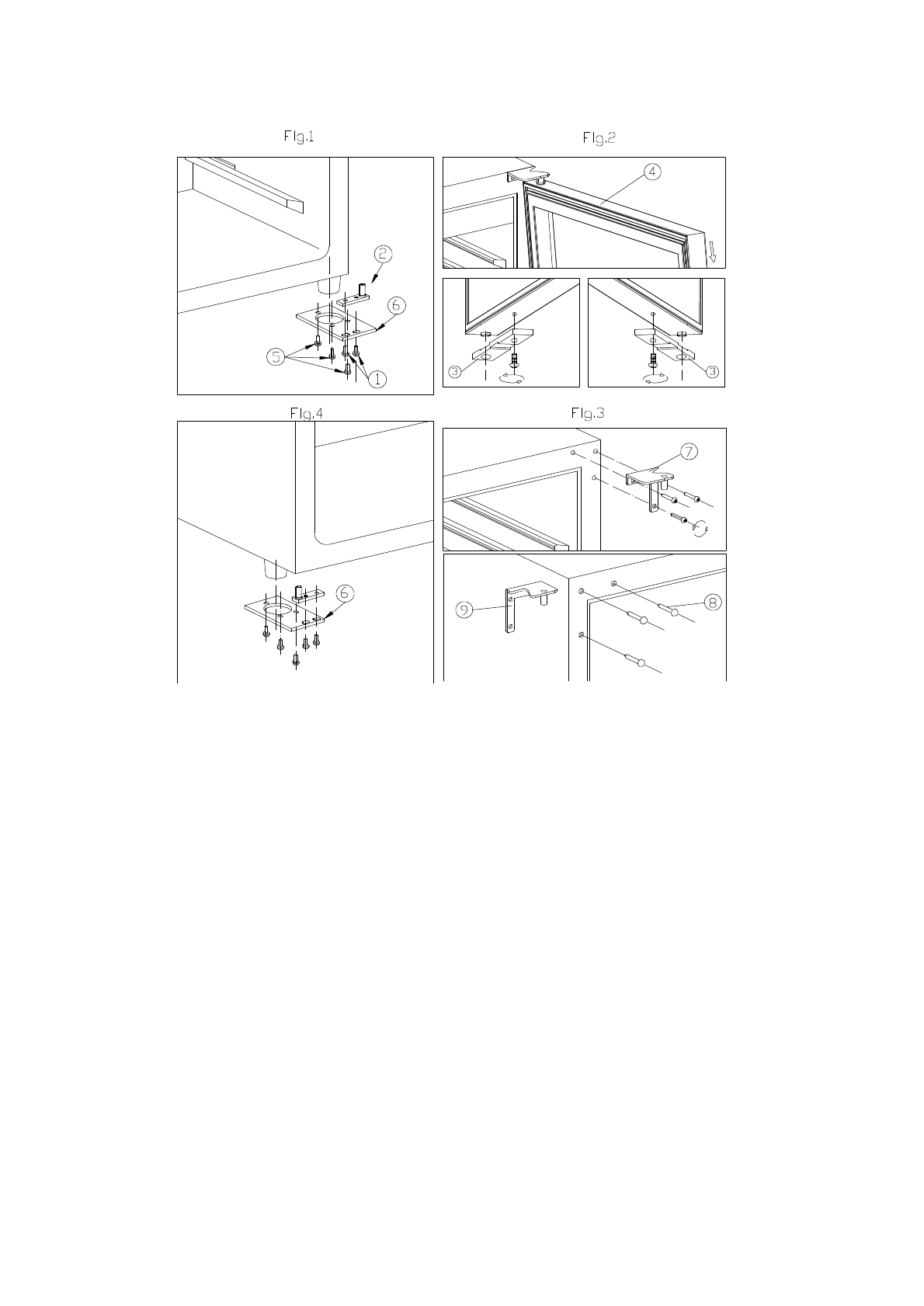

Откройте дверь под углом 90 градусов, выньте 2 винта (1) из дверной оси (2), снимите дверь
(4), снимите ось (2) (рис.1 и 2).
•
Отвинтите винт, расположенный под дверной рамкой и ограничитель (3) и переместите его
на левый конец дверной рамки (рис. 2)
•
Выньте 3 винта из верхнего правого крепления (7) и удалите ее (рис.3)
•
Удалите заклёпку (8) с верхнего левого края шкафа и прикрутите верхнюю петлю (левую) (9)
на верхнюю левую часть шкафа с помощью 3 винтов (рис. 3)
•
Переверните нижнюю петлю (6). Привинтите нижнюю петлю на левый нижний угол шкафа с
помощью 3х винтов (5) (рис. 4)
•
Переверните дверную ось на 180С, вставьте ее в отверстие для оси (рис.4)
•
Вставьте и выровняйте дверь. Привинтите два винта (1) (рис.4)
•
Закрепите пластиковые заклепки на отверстиях от петель (8).
1.
винты
2.
дверная ось
3.
ограничитель двери
4.
дверь
5.
винты от петель
6.
нижняя петля
7.
верхняя петля (правая)
8.
заклепки
9.
верхняя петля (левая)
