| DVR HD 440 WTF

Крестовой отверткой открутите два винтика на корпусе для жесткого диска.

Снимите крышку корпуса для жесткого диска. Посмотрите, где находятся провода.

Надлежащим образом подключите провода к жесткому диску.

Поместите  жесткий  диск  внутрь  корпуса  для  жесткого  диска.  Провода  должны  находиться

справа.

Вставьте четыре винта в центр резиновых прокладок. Прикрутите жесткий диск этими винтами.

Не зажимайте винты слишком туго. Жесткий диск должен быть слегка подвижным.

Поместите крышку корпуса видеорегистратора на место и прикрутите ее винтами.

Надлежащим образом вставьте корпус для жесткого диска в видеорегистратор.

Ключом заблокируйте переднюю панель.

Примечание:  блокировка  панели  жесткого  диска  позволяет  не  только  зафиксировать  сам

жесткий  диск,  но  и  выполняет  функцию  включения/выключения  питания.  Следовательно,

убедитесь в правильности подключения всех проводов. В противном случае устройство может

быть  повреждено.  Если  при  установке  провода  были  не  до  конца  подключены,  не  делайте

этого.  Будьте  внимательны  при  установке.  Жесткий  диск  не  может  выпасть,  даже  если  он не

был заблокирован ключом.

Инструкция по использованию

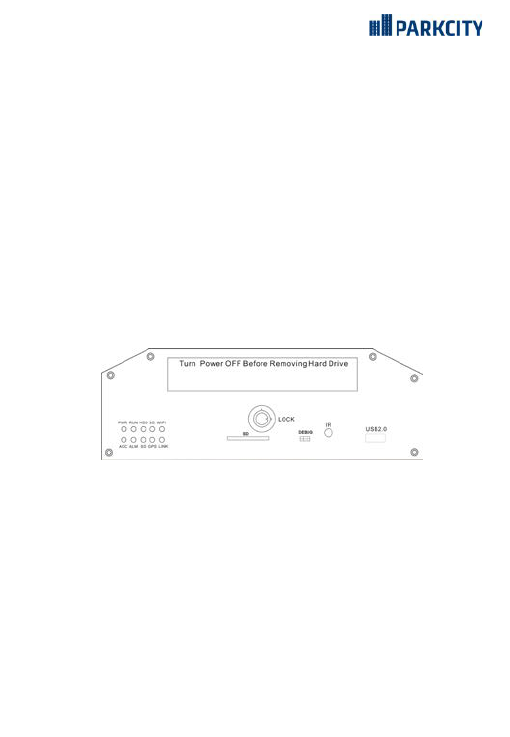

Инструкция по использованию передней панели

Светодиоды

Светодиод PWR: Горит во время запуска устройства. Служит индикатором питания.

Светодиод RUN: Светодиод мигает во время нормальной работы устройства.

Светодиод ACC: Индикатор запуска автомобиля.

Светодиод HDD: Этот светодиод мигает во время записи видео, воспроизведения и

резервного копирования.

Светодиод GPS: Индикатор работы GPS. В модели с GPS/ГЛОНАСС cлужит индикатором

нормальной работы видеорегистратора.

Светодиод 3G: При наличии модуля 3G, WiFi или LINK горит, если вы установили правильные

настройки и есть подключение к сети.

Светодиод WIFI: Светодиод горит во время работы модуля WiFi.

Светодиод ALM: Светодиод загорается при обнаружении сигнала тревоги.

Светодиод SD: Если устройство оснащено функцией хранения данных на SD карте, служит

индикатором нормальной работы карты.

Светодиод LINK: Горит, если имеется подключение к сети.

|

12
