13

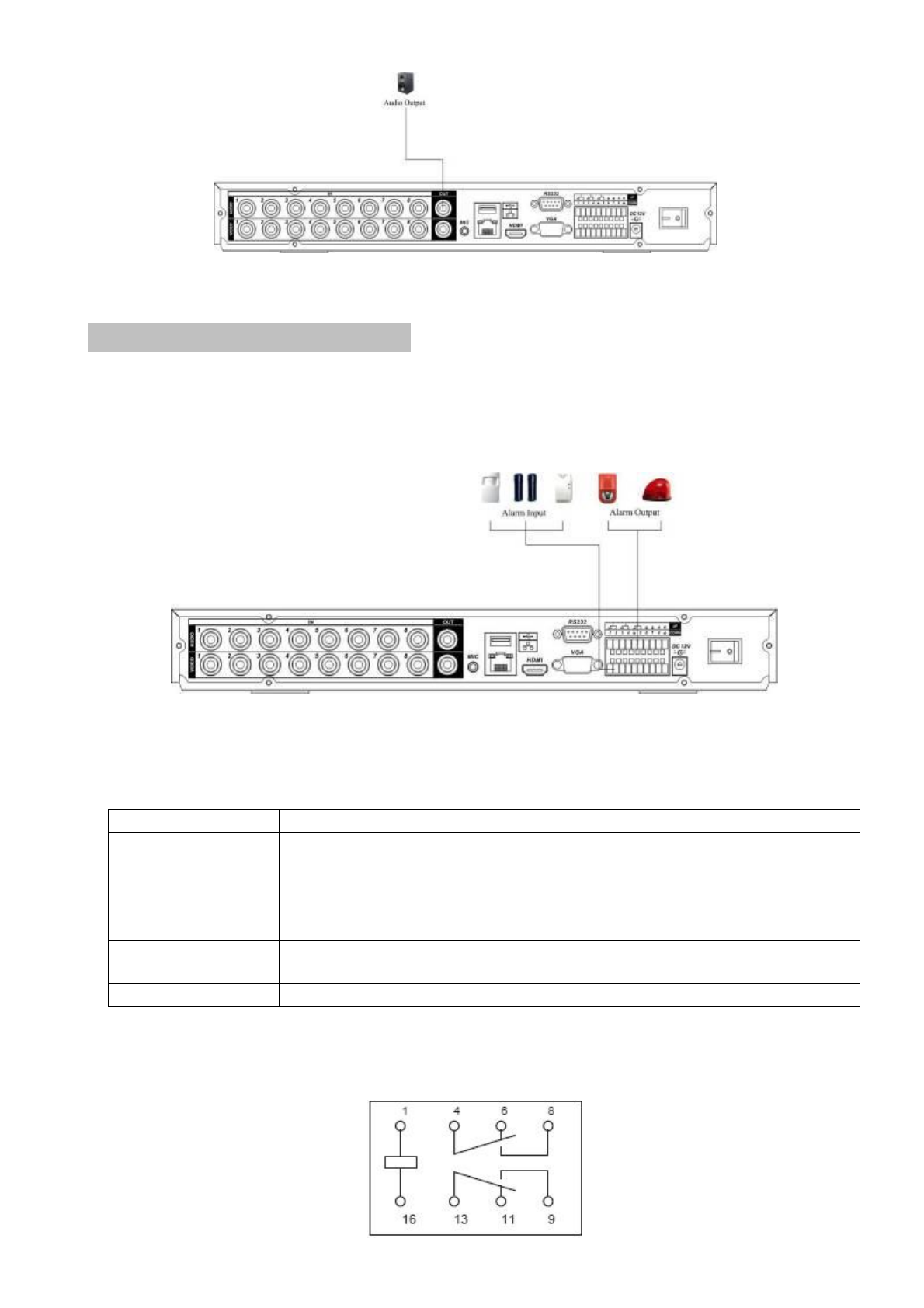

Рис 4.3
4.9 Вход и Выход тревоги
Количество тревожных входов от 4 до 16, эти входы предназначены для
внешних сигнальных устройств. Каждый тревожный вход может быть установлен в
нормально разомкнутое или нормально замкнутое состояние. Видеорегистратор
поддерживает 3 выхода тревоги. Подключение показано на рис. 4 .4.
Рис. 4.4
Описание тревожных выходов приведено в таблице 4.1.
Таблица 4.1
Параметр
Описание
Релейные
выходы
1,2,3,4: NO and C (NO-
нормально
открытый
,
С
-
общий
)
5: NO,C and NC (NO-
нормально
открытый
, NC-
нормально
закрытый
,
С
-
общий
)
6: Ctrl 12V (управляемые 12В, используется для сброса
датчика)
RS-485 (A,B)
Порт
интерфейса
RS-485.
Используется
для
подключения
PTZ-
устройств
.
+12
В
Для
подключения
внешнего
питания
.
Технические параметры реле, приведены в таблице 4.1
JRC-27F
