92

6

О вспомогательном меню

6.1

Переход к меню Pan/Tilt/Zoom

В  режиме  однооконного  наблюдения,  щелкните  правой  кнопкой  мыши  (нажмите  кнопку
«Fn»  на  передней  панели  или  нажмите  кнопку  AUX  на  удаленном  пульте  управления).

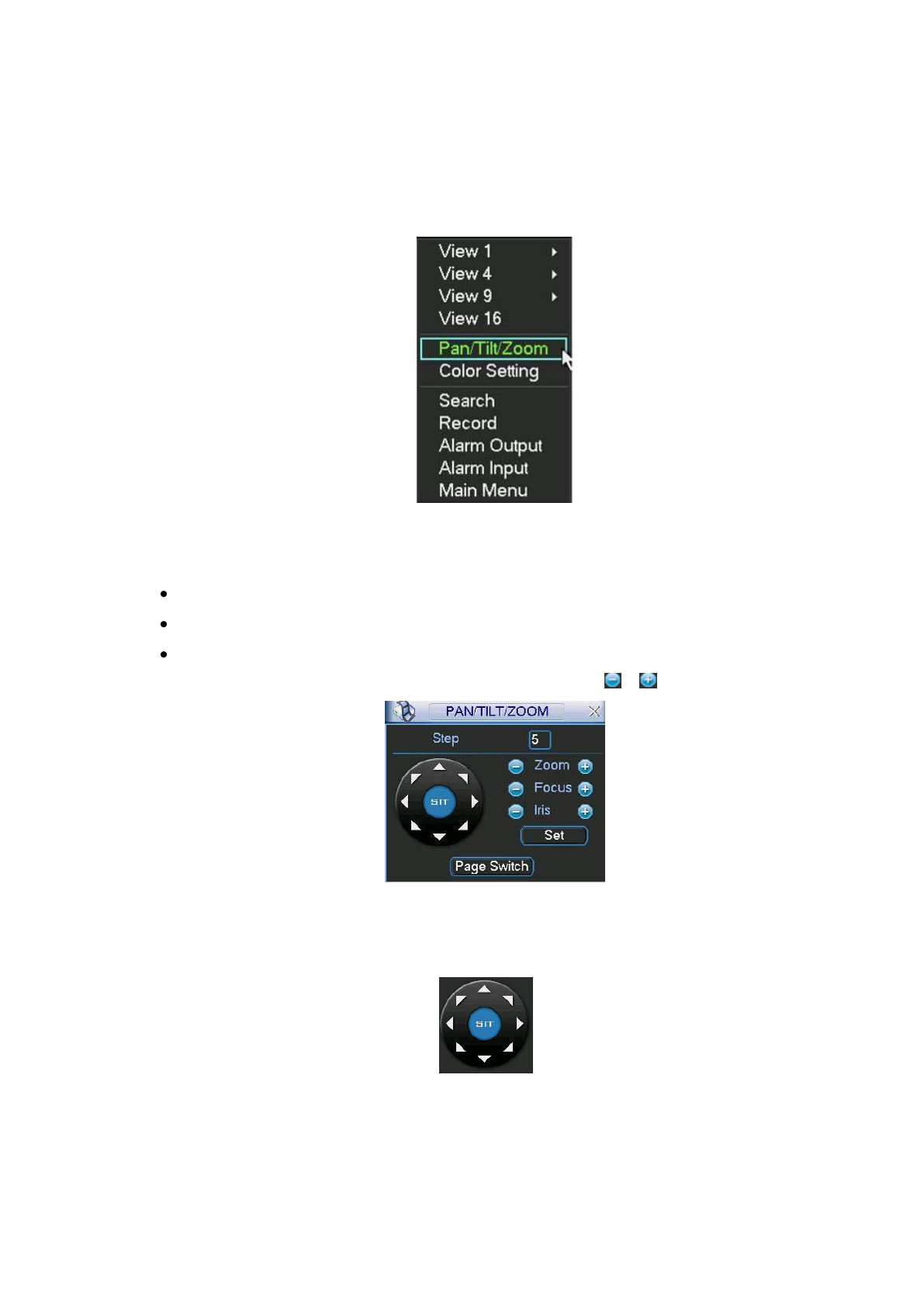

Интерфейс показан ниже (см. рис. 6-1).

Рис. 6-1.

Щелкните кнопку Pan/Tilt/Zoom, появится интерфейс, показанный на рис. 6-2.

Здесь можно настроить следующие элементы:

Zoom (Зум)

  Focus (

Фокус)

  Iris (

Диафрагма)

Для регулирования зума, фокуса и диафрагмы нажимайте   и  .

Рис. 6-2.

В  окне,  показанном  на  рис.  6-2,  для  регулирования  позиции  PTZ  нажимайте  стрелки
направления  (см.  рис.  6-3).  Всего  имеется  8  стрелок  направления  (Заметьте,  что  на
передней панели DVR есть только 4 стрелки направления).

Рис. 6-3.

6.1.1

Клавиша интеллектуального трехмерного позиционирования

В  середине  восьми  стрелок  направления  находится  кнопка  интеллектуального
трехмерного  позиционирования  (см.  рис.  6-4).  Убедитесь,  что  используемый  протокол
поддерживает эту функцию; для управления пользователь должен использовать мышь.
