23

в. Для очень длинных проводов сигнала, сопротивление 120 Ом должно быть
параллельно соединено между линиями А и В на дальнем конце, чтобы уменьшить
отражение и гарантировать качество сигнала.

г. Контакты «485 А, В» DVR не могут параллельно соединяться с контактами «порт 485»
другого устройства.

д. Напряжение между линиями А, В дешифратора должно быть меньше 5 В.

4. Убедитесь, что внешнее устройство надежно заземлено.

Неправильное заземление может привести к повреждению микросхемы.

3.8.1

Подробная информация о соединении входа и выхода сигнала
тревоги

Информация  о  входах  и  выходах  тревожной  сигнализации  приведена  в  следующей
таблице.

Важно

Обратитесь к спецификациям для получения информации о числе каналов входа и
выхода сигнала тревоги. Не просто считайте число каналов входа и выхода сигнала
тревоги в соответствии с портами на задней панели.

3.8.1.1

Серия 2U

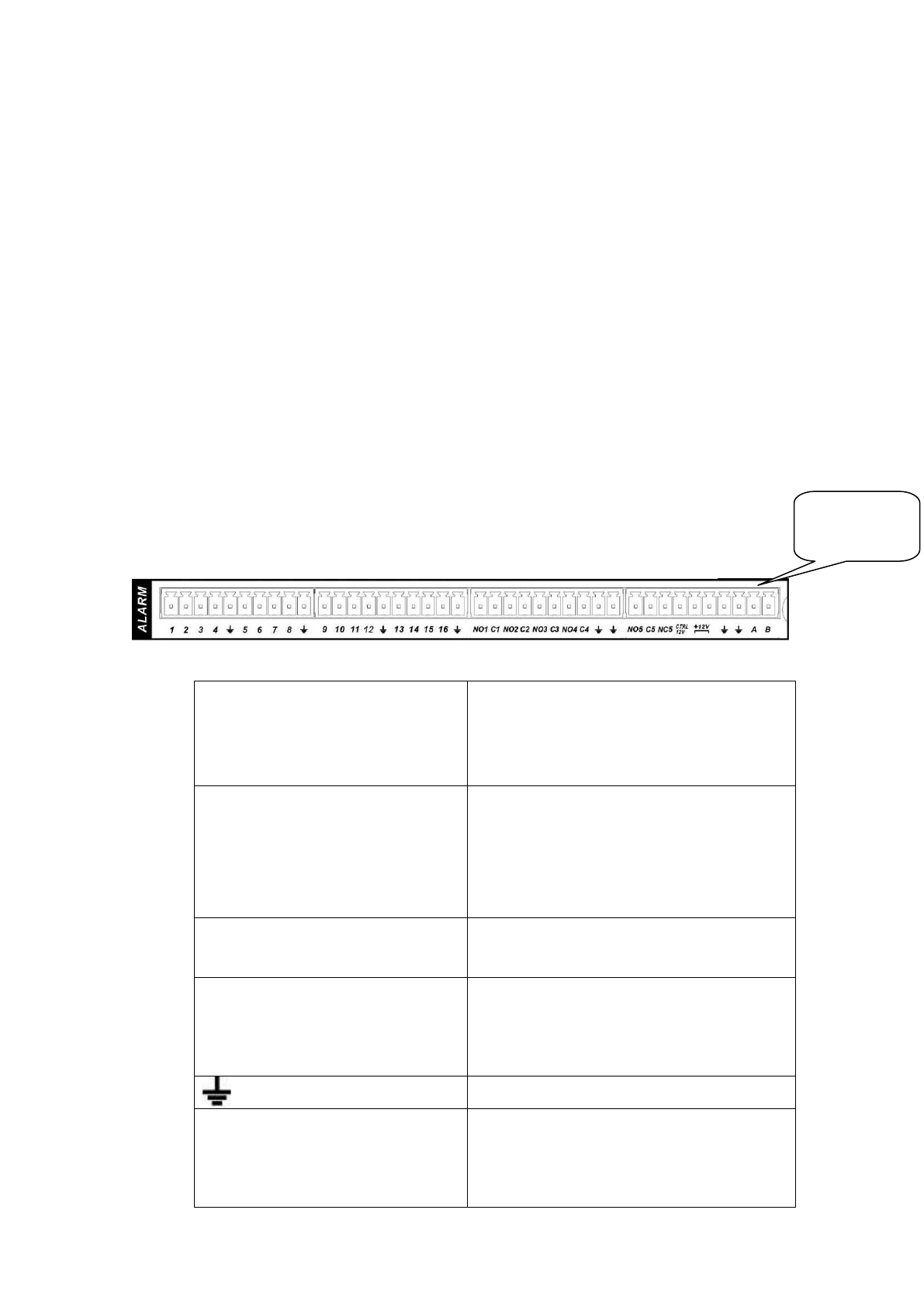

Интерфейс устройства серии 2U показан на

Рис.

3-1

.

Рис. 3-1

На первой линии, слева направо:

1

，

2

，

3

，

4

，

5

，

6

，

7

，

8

，

9

，

10

，

11

，

12

，

13

，

14

，

15

，

16

От ALARM 1 до ALARM 16. Тревога
становится активной при низком
напряжении.

На первой линии после номеров
1-

16, слева направо:

НР1-З1
НР3-З2
НР3-З3
НР4-З4
НР5-З5-НЗ5

Первые 4 группы – это группы
нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).
НР5-З5-НЗ5– группа НР/НЗ выходов
активации (Кнопки Вкл/Выкл).

CTRL 12V

Выход управляющего напряжения.
Необходимо закрыть питание
устройства, чтобы отменить тревогу.

+12V

Вход внешнего питания. Для подачи
питания +12В (ток меньше 1А),
необходимо периферийное
оборудование.


Кабель заземления

485 A/B

Порт связи 485. Контакты
используются управляющими
устройствами, такими как PTZ. Если
имеется слишком много
дешифраторов PTZ, параллельно

Подключе-
ние кабеля
