Руководство пользователя видеорегистратора Falcon Eye

6

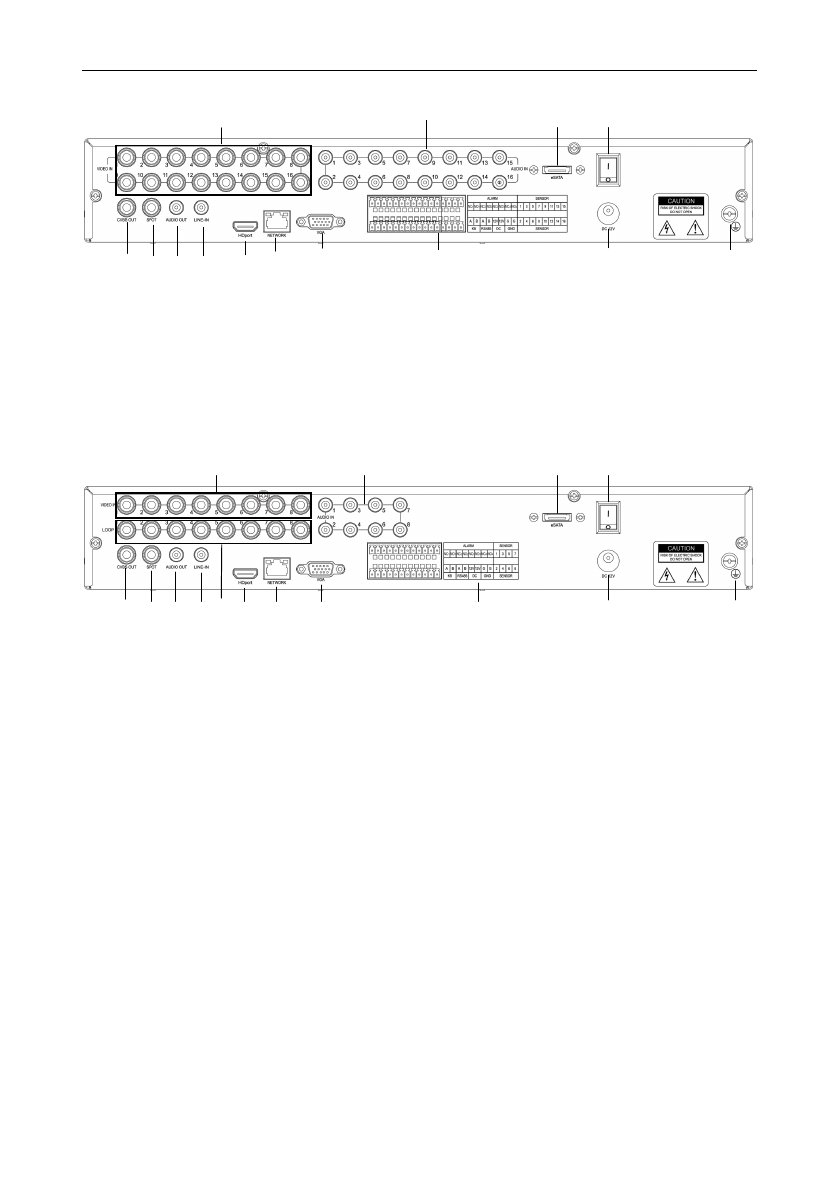

Задняя панель FE-416H

1.  16  каналов  видео  2.  16  каналов  аудио  3.  eSATA  4.  Выключатель  питания  5.

Видеовыход  BNC  6.  Подключение  SPOT  монитора  7.  Звуковой  выход  8.  Порт

двусторонней  связи 9. HDMI видеовыход. 10. Порт  сети 11. VGA видеовыход 12.

Вход/вых. сигнализации; RS-485; 13. Вход питания DC12V 14. Заземление

Задняя панель FE-408H

1.  16  каналов  видео  2.  16  каналов  аудио  3.  eSATA  4.  Выключатель  питания  5.

Видеовыход  BNC  6.  Подключение  SPOT  монитора  7.  Звуковой  выход  8.  Порт

двусторонней  связи 9. Сквозные видеовыходы  камер 10. HDMI видеовыход. 11. Порт

сети 12. VGA видеовыход 13. Вход/вых. сигнализации; RS-485; 14. Вход питания DC12V

15. Заземление.

1.3 Быстрая установка

1.3.1 Установка жесткого диска
(1) Откройте крышку видеорегистратора и установите жесткий диск в кронштейн;.
(2) Подключите кабель данных и питания к жесткому диску;
(3) Затяните винты для закрепления жесткого диска в корпусе;
(4) Закройте крышку жесткого диска.

1

3

4

6 7 8

11

13

15

5

10

9

2

12

14

2

3

4

14

13

12

11

10

6 7 8

5

9

1
