52

Примечание:

Все  описанные  здесь  операции  базируются  на  протоколе  PELCOD.  При

использовании других протоколов могут возникать некоторые различия.

4.8.1 Соединение кабеля

При соединении кабеля следуйте следующей процедуре:

Соедините порт RS485 камеры к порту 485 DVR.

Соедините выход видеосигнала камеры к входному порту видео сигнала DVR.

Соедините адаптер источника питания к камере..

4.8

.2 Настройка PTZ

Примечание:

Видео  от  камеры  должно  находиться  на  текущем  экране.  До  настройки,

проверьте правильность следующих положений:

Соединение  PTZ  и  дешифратора  —  правильное.  Настройка  адреса  дешифратора
правильная.

Линия A (B) дешифратора соединяется с линией A (B) DVR.

Запустите DVR, введите имя пользователя и пароль.

В главном меню нажмите кнопку setting (Установка), затем нажмите кнопку Pan/Tilt Control
(PTZ).

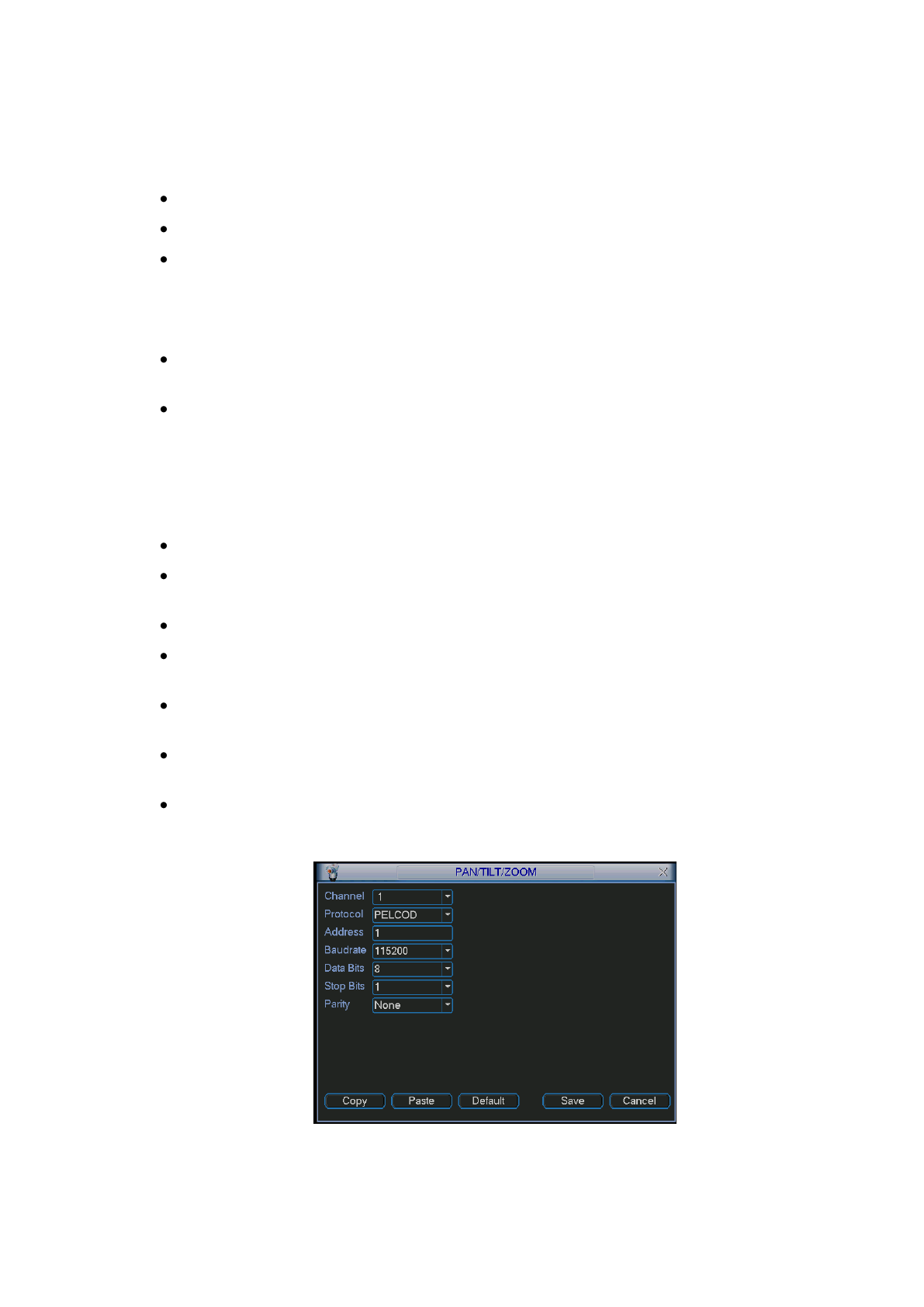

Интерфейс показан на Рис. 4-34.

Здесь можно настроить следующие позиции:

Channel (канал): выберите номер канала текущей камеры.

Protocol  (протокол):  Выберите  соответствующий  протокол  PTZ  (например,
PELCOD)

Address (адрес): адрес по умолчанию - 1.

Baud  rate  (скорость  передачи):  выберите  соответствующую  скорость  передачи.
Значение по умолчанию - 9600.

Data  bits  (биты  данных):  выберите  нужное  число  битов  данных.  Значение  по
умолчанию - 8.

Stop  bits  (стоповые  биты):  выберите  нужное  число  стоповых  битов.  Значение  по
умолчанию - 1.

Parity

(четность):

Существует

три

опции:

odd/even/none

(отрицательная/положительная/отсутствует).  Значение  по  умолчанию  -  none
(отсутствует).

Рис. 4-34.

После завершения всех установок, нажмите кнопку save (Сохранить).
