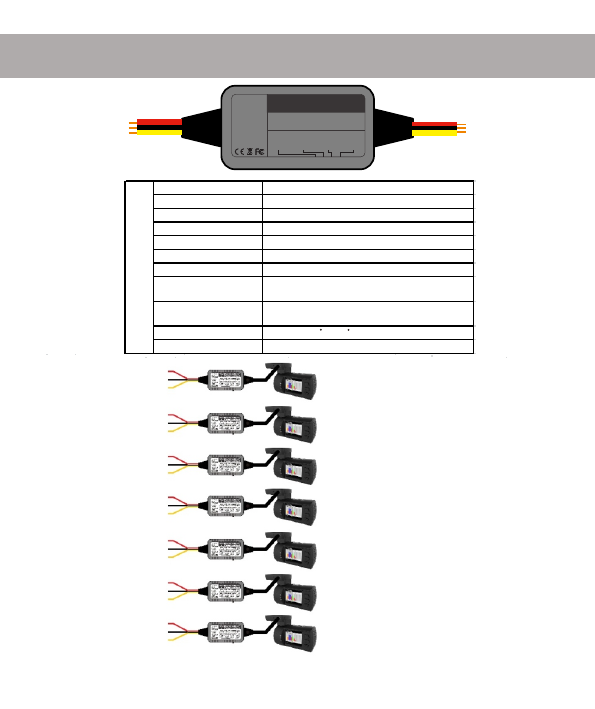

КОМПЛЕКТ ПРЯМОГО ПОДКЛЮЧЕНИЯ

29

Длина кабеля

4 метра (вход 1 метр, выход 3 метра)

входные провода

POWER / GND / ACC

входное напряжение

DC 12/24V, MAX DC 36V

рекоменд. ходной предохранитель

2A 5X20

выходной разъем

miniUSB / microUSB, DC 5V

выходной ток

1A, макс 2A

выходная мощность

5W, макс 10W

нижняя граница напряжения

11.8В/12В/12.2В/12.4В - 12В
23.6В/24В/24.4В/24.8В -  24В

защита

защита от обратного подключения, защита от короткого
замыкания, защита от перегрева, защита от перегрузки

температура работы

-20 - 60 C° (-4 to 140 F)

размеры устройства

40*25*15мм

СПЕЦИФИКАЦИЯ

1 2 . 4

В

1 2 . 2

В

1 2 . 0 В

1 1 . 8 В

н и ж н я я г р а н и ц а н а п р я ж е н и я

В х о д 1 2 В / 2 4 В 2 A ,

Т е м п е р а т у р а р а б о т ы - 2 0 ~ 6 0 ° C

В ы х о д 5 В 2 A

2 4 . 0 В

2 4 . 4

В

2 3 . 6 В

2 4 . 8

В

T r e n d V i s i o n

H a r d W a r e  K i t

К О М П Л Е К Т П Р Я М О Г О П О Д К Л Ю Ч Е Н И Я

ВХОД:

Красный

-

POWER

Чёрный

-

GND

Жёлтый

- ACC

запись в обычном режиме во время вождения;
запись в режиме парковке  при постановке
парковки.

постоянная запись в обычном режиме во время
вождения;

запись в обычном режиме во время вождения;
выключение устройства во время парковки;

запись в парковочном режиме во время вождения;
выключение устройства во время парковки;

выключено постоянно

напряжение

GND

зажигание

напряжение

G N D

X

напряжение

GND

напряжение

зажигание

GND

зажигание

зажигание

G N D

X

зажигание

GND

напряжение

X

GND

напряжение

X

-

означает отсутствие соединения

постоянная запись в режиме парковки;

запись в обычном режиме во время вождения;
выключение устройства во время парковки;
