8

Руководство по эксплуатации

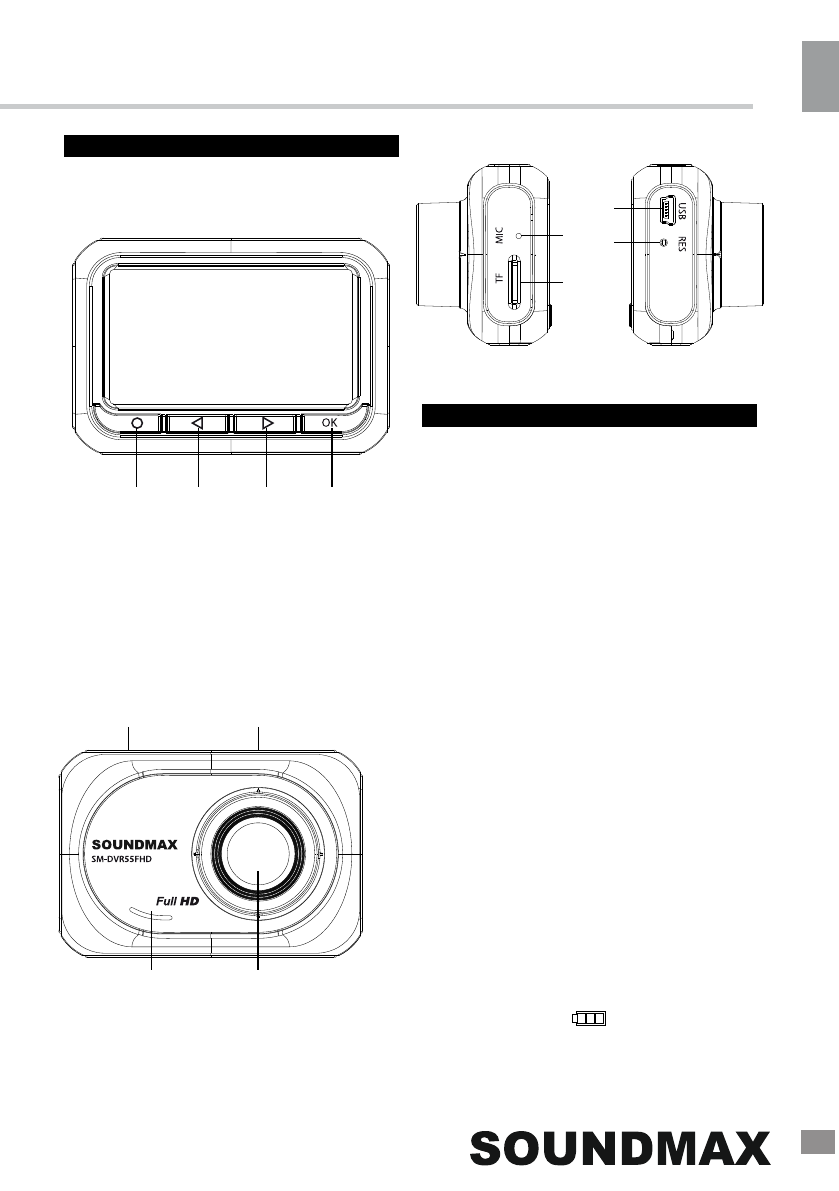

Органы управления

Операции с устройством

Крепление устройства

• Вставьте крепежные выступы на верх-

ней части крепления в отверстия на крышке

корпуса устройства. Сдвиньте с усилием

корпус устройства

вправо

 для плотного

закрепления устройства на креплении.

• Прижмите присоску к плоской по-

верхности  в  автомобиле,  затем

отогните

механизм  от  штанги  в  сторону  стекла

.

Убедитесь,  что  конструкция  плотно

зафиксирована на поверхности.

• Вы можете регулировать вертикальное

и горизонтальное положение конструкции,

сгибая его в местах узлов. Для этого

следует ослабить гайку на присоске. После

того, как Вы установите нужное положение

конструкции, затяните гайку.

• Чтобы отсоединить конструкцию от

поверхности,

отожмите  механизм  от

стекла

, затем потяните за ушко присоски.

Питание и зарядка

Задняя панель

Передняя и боковые панели

Для зарядки аккумулятора устройства

подключите его через USB-порт к персо-
нальному компьютеру

 с помощью кабеля

miniUSB-USB (в комплект не входит)

, либо

к разъему прикуривателя автомобиля с
помощью автомобильного адаптера.
Индикатор заряда (

        )

на экране

указывает на оставшийся заряд батареи.

1.

Кнопка

MENU/MODE

2.

Кнопка

UP/MUTE

3.

Кнопка

DOWN

4.

Кнопка

OK

3

2

1

4

5. Кнопка

POWER

6. Крепежный

кронштейн

7. Динамик
8. Объектив

5

6

7

8

9.

Микрофон

10.

Разъем для

TF

(microSD)карты

11.

Порт

Mini USB

12.

Кнопка

(отверстие) RESET

9

10

11

1

2
