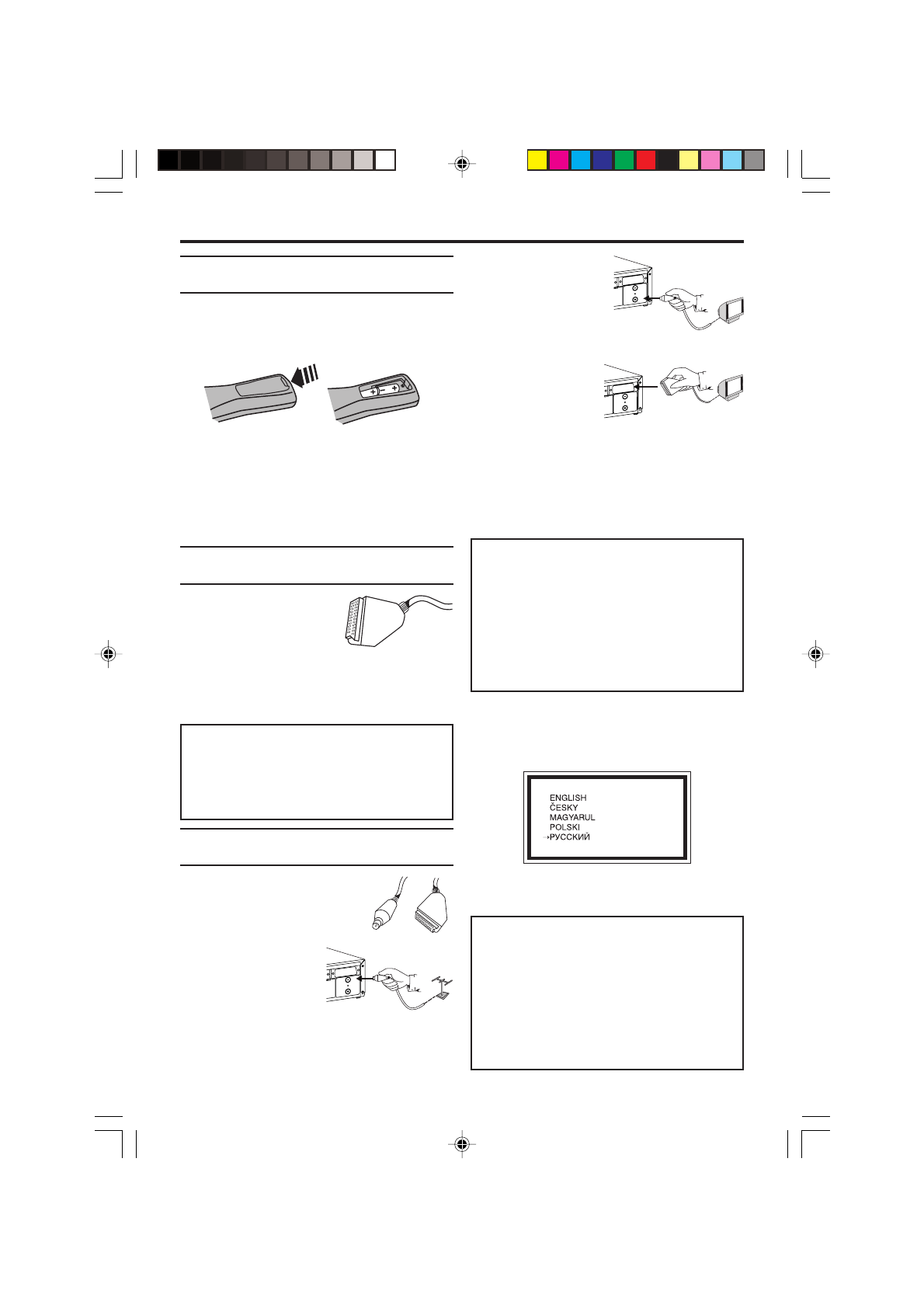

4

RU

МОДУЛЯТОР) на
задней стенке
видеомагнитофона,
а другой – с гнездом
входа антенны на
задней стенке
телевизора.

 3.

 Соединить

кабель с
евроразъемом с
гнездом TV  на
задней стенке
видеомагнитофона и с гнездом
евроразъема на телевизоре (Смотри
инструкцию телевизора).

 4.

 Включить телевизор.

 5.

 Соединить шнур питания

видеомагнитофона с розеткой сети
питания.

На моем телевизоре несколько
евроразъемов. Какой из них мне
использовать?

Необходимо выбрать разъем,
предназначенный как для видеовыхода,
так и для видеовхода.

На моем телевизоре есть меню выбора
евроразъема.

В качестве источника соединения данного
разъема необходимо выбрать 'TV'.

 6.

 Если соединение было проведено

правильно и Ваш телевизор
автоматически включился на номер
программы евроразъема, на экране
появляется следующая индикация:

Ознакомиться с параграфом 'Подготовка к ра
боте' главы 'Установка Вашего
видеомагнитофона'.

На экране ничего нет

* При помощи кабеля с евроразъемом на
номер программы евроразъема включено
много телевизоров.
* Если телевизор не включился
автоматически на номер программы
евроразъема, вручную установить
соответствующий номер программы на
Вашем телевизоре (Смотри инструкцию
телевизора).

Соединение при помощи кабеля с
евроразъемом

Приготовить следующие
кабели: антенный
кабель (1, входит в комплект)
и кабель с евроразъемом (2, в
комплект не входит).

 1.

 Отсоединить от

телевизора
антенный кабель.
Соединить его с
гнездом AERIAL на
задней стенке видеомагнитофона.

 2.

 Соединить один

конец входящего в комплект антенного
кабеля с гнездом RF OUT(УСТАНОВИТЬ

1

2

Подготовка к работе пульта
дистанционного управления (ДУ)

Пульт ДУ и батарейки к нему упакованы
раздельно в упаковке видеомагнитофона.
Перед использованием необходимо вставить
батарейки в пульт ДУ.

 1.

 Приготовить пульт ДУ и батарейки

(2 штуки).

 2.

 Открыть отсек для батареек пульта ДУ и

вставить батарейки, как показано на
рисунке. Закрыть отсек.

Пульт ДУ готов к работе. Он действует в
радиусе до 5 метров.

Подсоединение
видеомагнитофона к телевизору

Перед записью или
воспроизведением ТВ
программ необходимо
прежде всего провести
все необходимые
соединения видеомагнитофона. Для
соединения Вашего телевизора и
видеомагнитофона рекомендуем использовать
кабель с евроразъемом.

Что такое кабель с евроразъемом?

Кабель с евроразъемом является
универсальным для сигналов изображения,
звука и управления. При помощи данного
кабеля возможно соединение практически
без потери качества изображения и звука.

1. Подсоединение видеомагнитофона

AERIAL

    RF OUT

TV

    AERIAL

RF OUT

    RF OUT

TV

    AERIAL

TV

    RF OU

T

 TV

    AERIA

L

ВЫБРАТЬ

K L

ПРОДОЛЖИТЬ=MENU
